Die Bohrschablone für den
Montagering der ExtIO
finden Sie am Ende dieses
Handbuchs als Faltblatt!
Der rote Kreis zeigt die
Bohrmarkierung für die
Unterputzdose
Max. Drehmoment für
alle Schrauben 1 bis
1,2 Nm
MOBOTIX ExtIO Benutzerhandbuch
2.7 Montage der ExtIO
2.7.1 Montage der ExtIO ohne zusätzliche Montageoptionen
1) Netzwerk- bzw. USB-Anschluss vorbereiten: Die Zuführung des Netzwerk-
Verlegekabels bzw. des USB-Kabels erfolgt mittig unterhalb der ExtIO. Das
Kabel ist dadurch optimal geschützt und von außen weder zugänglich noch
sichtbar.
Verwenden Sie eine Unterputzdose (Leerdose) für die Verkabelung. Die
ExtIO selbst kann nicht direkt über Aufputzdosen montiert werden.

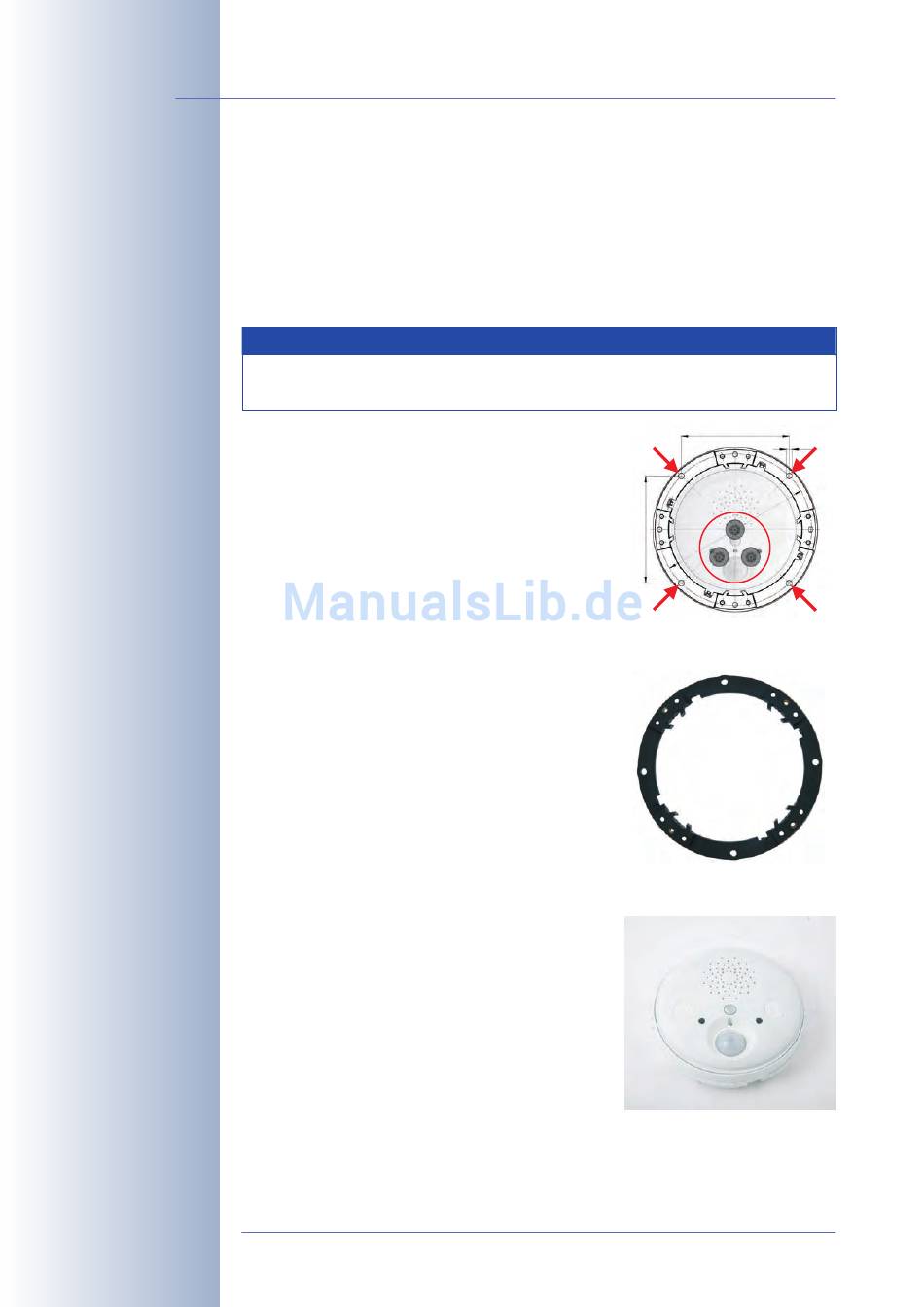

2) Bohrlöcher und Unterputzdose vorberei-
ten: Bohren Sie die Bohrlöcher für die mitge-
lieferten Dübel (Pos 1.11). Wir empfehlen au-
ßerdem die Verwendung einer Unterputzdo-
se.
Um die genaue Lage der Bohrlöcher und der
Unterputzdose zu ermitteln, verwenden Sie
die mitgelieferte Bohrschablone für den Mon-
tagering der ExtIO (Faltblatt am Ende dieses
Handbuchs).
3) Montagering an der Wand oder Decke be-
festigen: Schrauben Sie den Montagering
der ExtIO mit den mitgelieferten Schrauben
(Pos. 1.12), Unterlegscheiben (Pos. 1.13) und
dem Torx-Schlüssel (Pos. 1.15) an der vorge-
sehenen Position an der Wand oder Decke
fest.
4) ExtIO mit Kabeln vorbereiten: Schließen Sie
das Ethernet- bzw. das USB-Kabel sowie alle
weiteren benötigten Kabel an die ExtIO an
und verschließen Sie das ExtIO-Gehäuse wie-
der. Achten Sie unbedingt darauf, dass das
Gehäuse sorgfältig verschlossen und mit den
passenden Gummistopfen abgedichtet ist.
Hinweise hierzu finden Sie in Abschnitt 2.6,
Anschließen der Kabel an die ExtIO .
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
Hinweis
Bohrlöcher vorbereiten
Montagering an Wand befestigen
ExtIO mit Kabeln vorbereiten
