MOBOTIX ExtIO Benutzerhandbuch

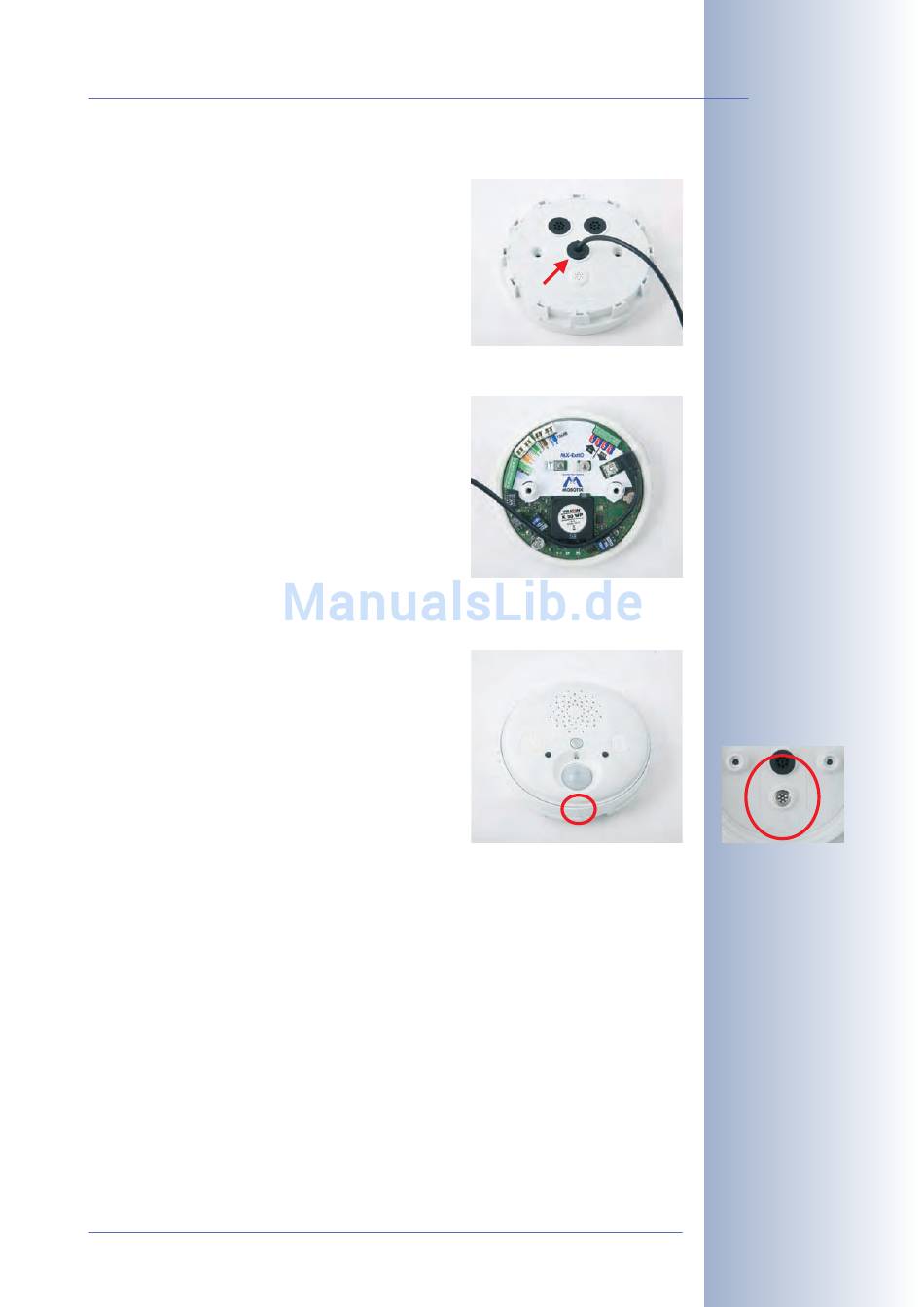

5) ExtIO-Bodenteil mit USB-Stopfen verschlie-
ßen: Verschließen Sie nun die Öffnung im Bo-
denteil der ExtIO sorgfältig mit dem Stopfen
am USB-Kabel. Stellen Sie sicher, dass sich
ca. 17 cm freie Kabellänge innerhalb der
ExtIO befindet. Alle MOBOTIX USB-Kabel sind
werkseitig bereits so vorkonfektioniert.
6) USB-Kabel mit ExtIO Mini-USB-Buchse ver-
binden und Kabel im Gehäuse verlegen:
Stecken
Sie
den
MOBOTIX USB-Kabels in die Mini-USB-Buch-
se der ExtIO.
Verlegen Sie das USB-Kabel vor dem Ver-
schließen des ExtIO-Gehäuses sorgfältig un-
terhalb des Lautsprechers (siehe Abb.).
8) ExtIO-Gehäuse in Bodenteil einsetzen und
verschrauben: Verschließen Sie das ExtIO-
Gehäuse, indem Sie das ExtIO-Oberteil in das
ExtIO-Bodenteil setzen. Richten Sie hierzu die
beiden Pfeile am Gehäuserand und am Bo-
denteil miteinander aus.
Im Bodenteil der ExtIO befindet sich zusätzlich
eine Markierung für den Lautsprecher. Diese
zeigt die korrekte Position der beiden Gehäu-
seteile zueinander.
Stellen Sie unbedingt sicher, dass beide Ge-
häuseteile überall dicht miteinander abschließen (Handdruck auf die Gehäu-
seteile). Dies garantiert die Wetterfestigkeit (IP65) der ExtIO. Schrauben Sie
nun die beiden Linsenkopfschrauben in die vorgesehenen Öffnungen des Ex-
tIO-Bodenteils. Verwenden Sie hierzu einen geeigneten Kreuzschlitzdreher.
Kontrollieren Sie zum Schluss, ob alle Gummistopfen im Bodenteil der ExtIO
dicht mit dem Gehäuse abschließen.
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
Mini-USB-Stecker
des
Bodenteil mit Stopfen verschließen
USB-Kabel einstecken
Auf sauberen Kabelverlauf achten
ExtIO-Gehäuse schließen
Pfeilmarkierungen ausrichten
45
/76
Lautsprechermarkierung
im Inneren des Bodenteils
Max. Drehmoment für
alle Schrauben 1 bis
1,2 Nm
