USB-Kabel (5 m) für
MOBOTIX D12- und
M12-Modelle:
MX-CBL-HD-MU-5
3 mm-Inbusschlüssel ist
im Lieferumfang der D12
enthalten
Kabel werden in den
Kabelführungen am
Gehäuserand fixiert
Wird nur ein Kabel ver-
wendet, muss die jeweils
offene Kabelführung mit
dem mitgelieferten
Gum-
mistopfen
verschlossen
werden
MOBOTIX ExtIO Benutzerhandbuch
2.5.5 USB-Anschluss mit einer D12-Kamera

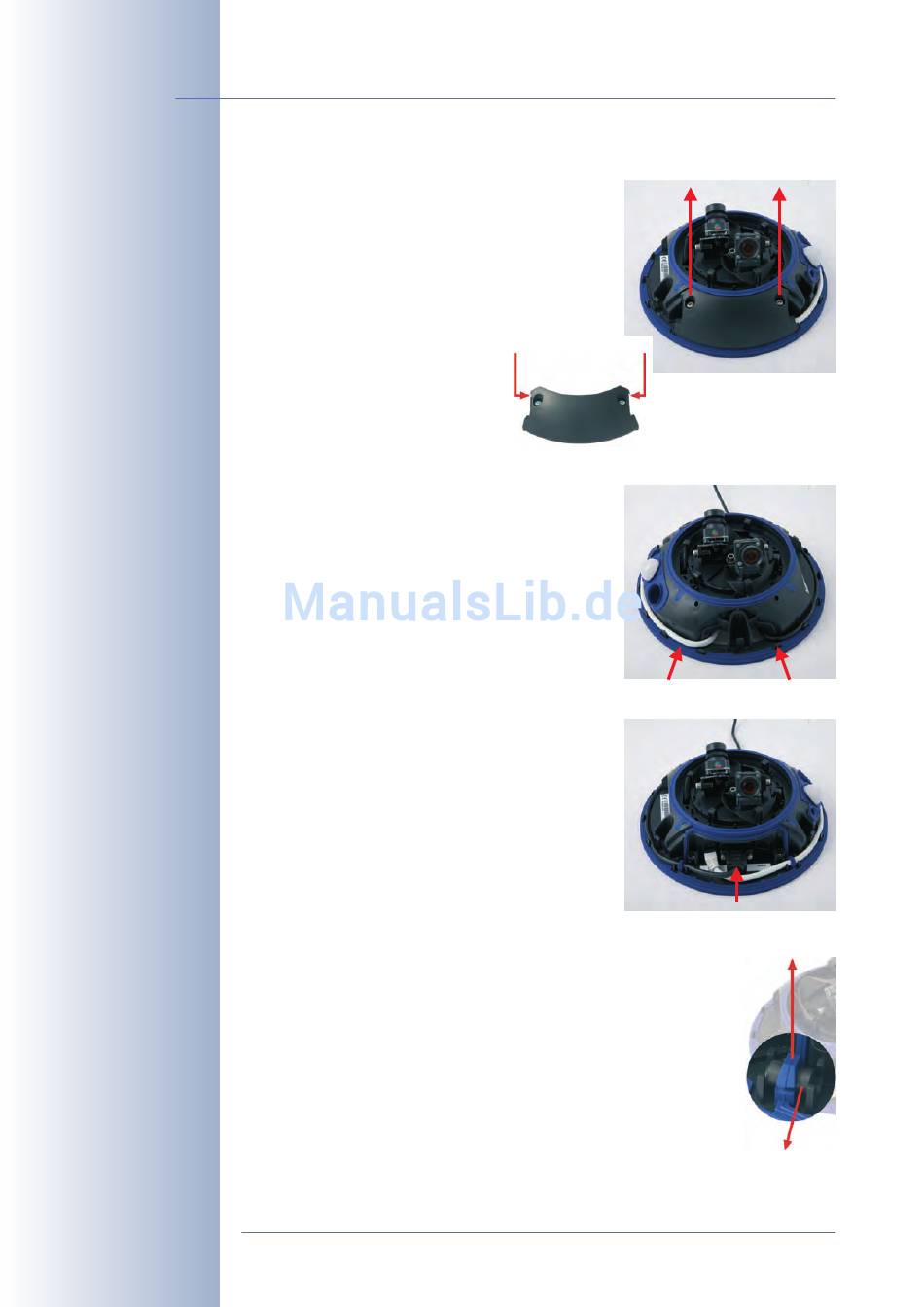

1) Lösen Sie die beiden Inbusschrauben der Ka-
belabdeckung (3 mm-Inbusschlüssel) und
heben Sie die Kabelabdeckung ab.
Hinweis: Wenn sich die Kabelabdeckung
nicht per Hand lösen lässt, sollte diese mit
einem geeigneten Werkzeug (Schraubendre-
her) leicht angehoben wer-
den. Drücken Sie hierzu das
Werkzeug in die dafür vorge-
sehenen Vertiefungen ein.
2) Führen Sie das MOBOTIX D12-USB-Kabel mit
dem Mini-USB-Stecker voran von oben durch
die rechte Kabeldurchlassöffnung der Kame-
ra ein und legen Sie es gegen den Uhrzeiger-
sinn (von oben gesehen) um die Kamera
herum. Achten Sie auf die korrekte Führung
dieses Kabels, wie in den Abbildungen ge-
zeigt.
3) Stecken Sie den Sub-D HD-15-Stecker des
MOBOTIX D12 USB-Kabels in die Sub-D HD-
15-Buchse der MOBOTIX-Kamera und fixieren
Sie das Kabel in den Kabelführungen am Ge-
häuserand. Achten Sie auf die korrekte
Führung des Kabels, wie in den Abbildungen
gezeigt. Die Kabel sollten vor den Anschluss-
buchsen "über Kreuz" verlaufen.
4) Um das USB-Kabel durch die blaue Kabeldurchführung zu
verlegen, ist zuvor der dort eingesetzte Gummistopfen zu ent-
fernen.
Falls Sie das USB-Kabel später wieder entfernen, müssen Sie
die dann offene blaue Kabeldurchführung mit diesem Gum-
mistopfen wieder verschließen. Nur so ist sichergestellt, dass
die Kamera weiterhin wetterfest (IP65) ist.
