MOBOTIX ExtIO Benutzerhandbuch

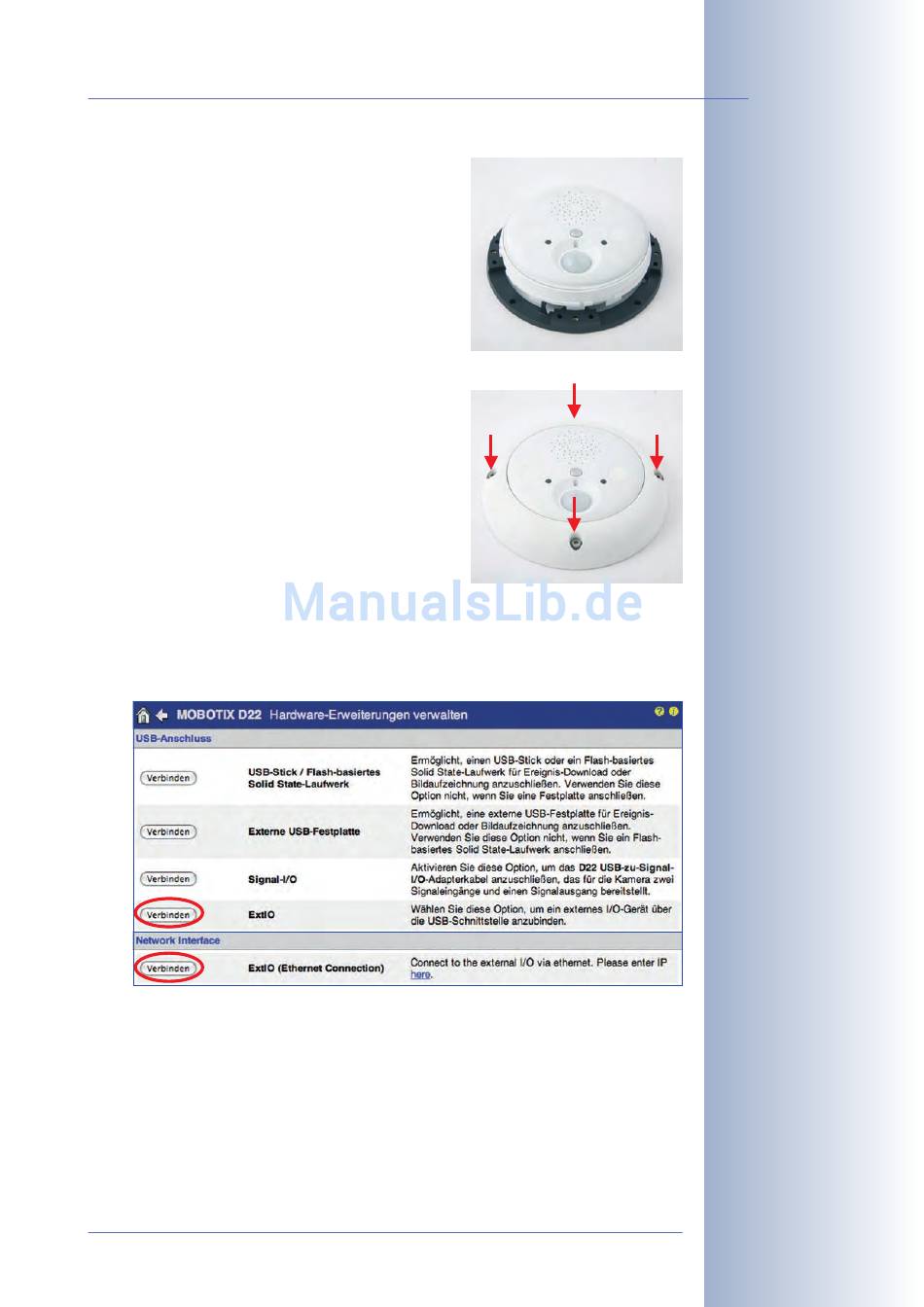

5) ExtIO mit Montagering verbinden: Drücken
Sie die ExtIO nun fest auf den Montagering.
Die Schwalbenschwanz-Führungen auf der
Rückseite des ExtIO-Gehäuses greifen exakt
in die hierfür vorgesehenen Öffnungen des
Montagerings. Achten Sie auf die korrekte
Ausrichtung der ExtIO. Die Abdeckung des
PIR-Sensors muss sich unten befinden, der
Lautsprecher oben (siehe Abbildungen).
6) Gehäusering montieren: Montieren Sie den-
Gehäusering (Pos. 1.3) auf der ExtIO. Verwen-
den Sie hierzu die mitgelieferten Schrauben
(Pos 1.4), Unterlegscheiben (Pos. 1.5) und den
Inbusschlüssel (Pos. 1.14).
7) Verbindung mit der ExtIO aufnehmen: Stellen Sie die Verbindung zwischen
ExtIO und Kamera her und stellen Sie sicher, dass die ExtIO korrekt aktiviert
wurde. Hinweise hierzu finden Sie in Kapitel 3, Inbetriebnahme der ExtIO .
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
ExtIO mit Montagering verbinden
Gehäusering montieren
49
/76
Max. Drehmoment für
alle Schrauben 1 bis
1,2 Nm
