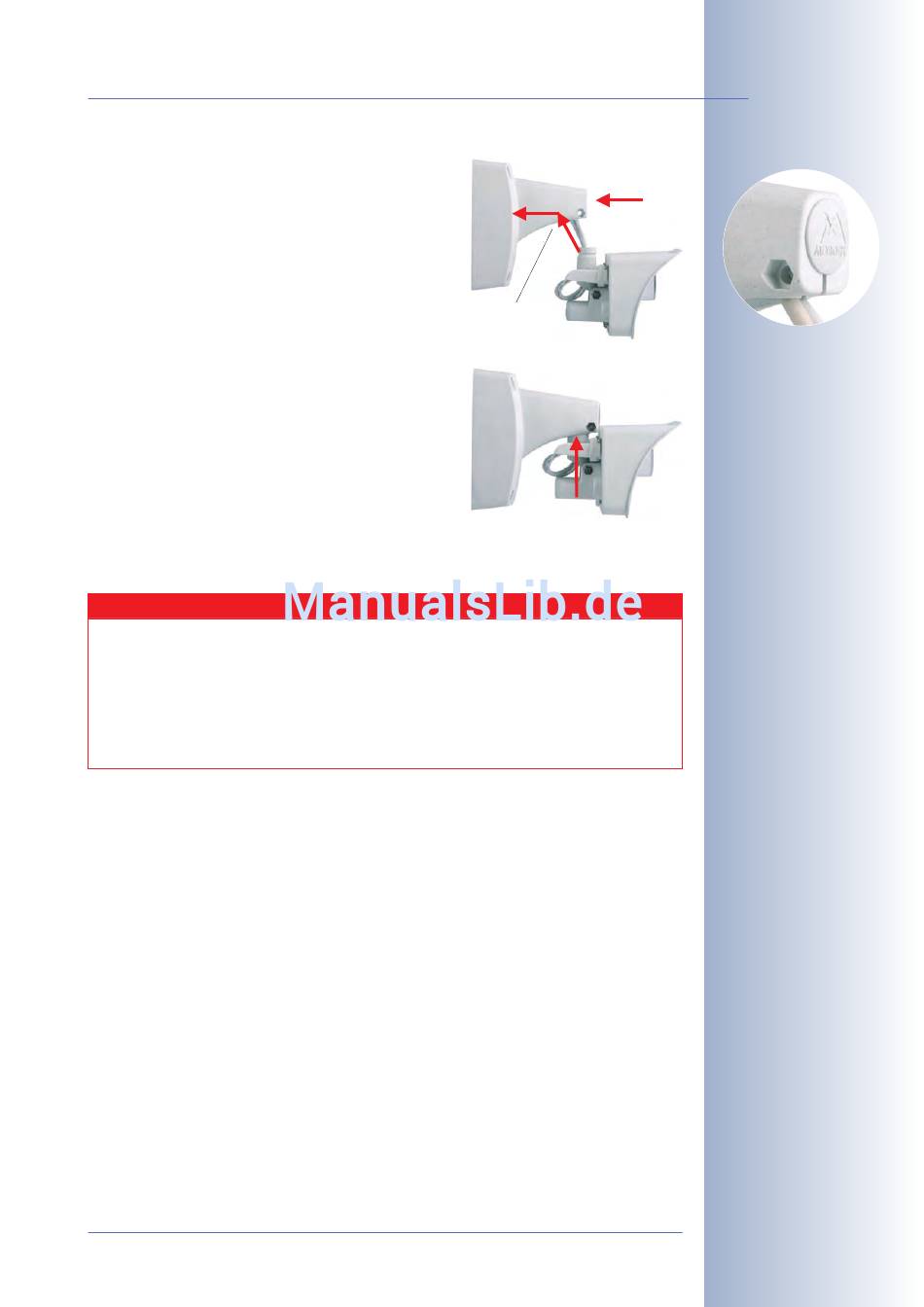

8) Führen Sie das MOBOTIX M22M-USB-Kabel
mit dem gewinkelten Mini-USB-Stecker voran
von unten durch den Wandarm hindurch.
9) Setzen Sie die Abdeckkappe in die freie Öff-
nung des Wandarms ein.
10) Führen Sie den Schwenk-/Neigeeinsatz der
Kamera bis zum Anschlag in die horizontale
Öffnung des Wandarms ein.
11) Legen Sie die Mutter in die entsprechende
Aufnahme und schrauben Sie die Inbus-
schraube mit Unterlegscheibe wieder ein.
Verwenden Sie unbedingt den mit dem MOBOTIX M22M-USB-Ka-
bel gelieferten weißen Stopfen! Dies garantiert die Wetterfestigkeit
(IP65) der Kamera.
Stellen Sie auch sicher, dass die Stecker nicht gebogen sind bzw.
unter mechanischer Spannung stehen, da sonst möglicherweise
Wasser in die Kamera eindringen kann!
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
USB-Kabel hin-
durchführen
Schwenk-/Neige-
einsatz einführen
Achtung
37
Abdeckkappe
einsetzen
Abdeckkappe einsetzen!
Max. Drehmoment für
alle Schrauben 1 bis
1,2 Nm
