36
/76
USB-Kabel (5 m) für
MOBOTIX M22-Modelle:
MX-CBL-U-MU-5
5 mm-Inbusschlüssel ist
im Lieferumfang der
M22M enthalten
MOBOTIX ExtIO Benutzerhandbuch

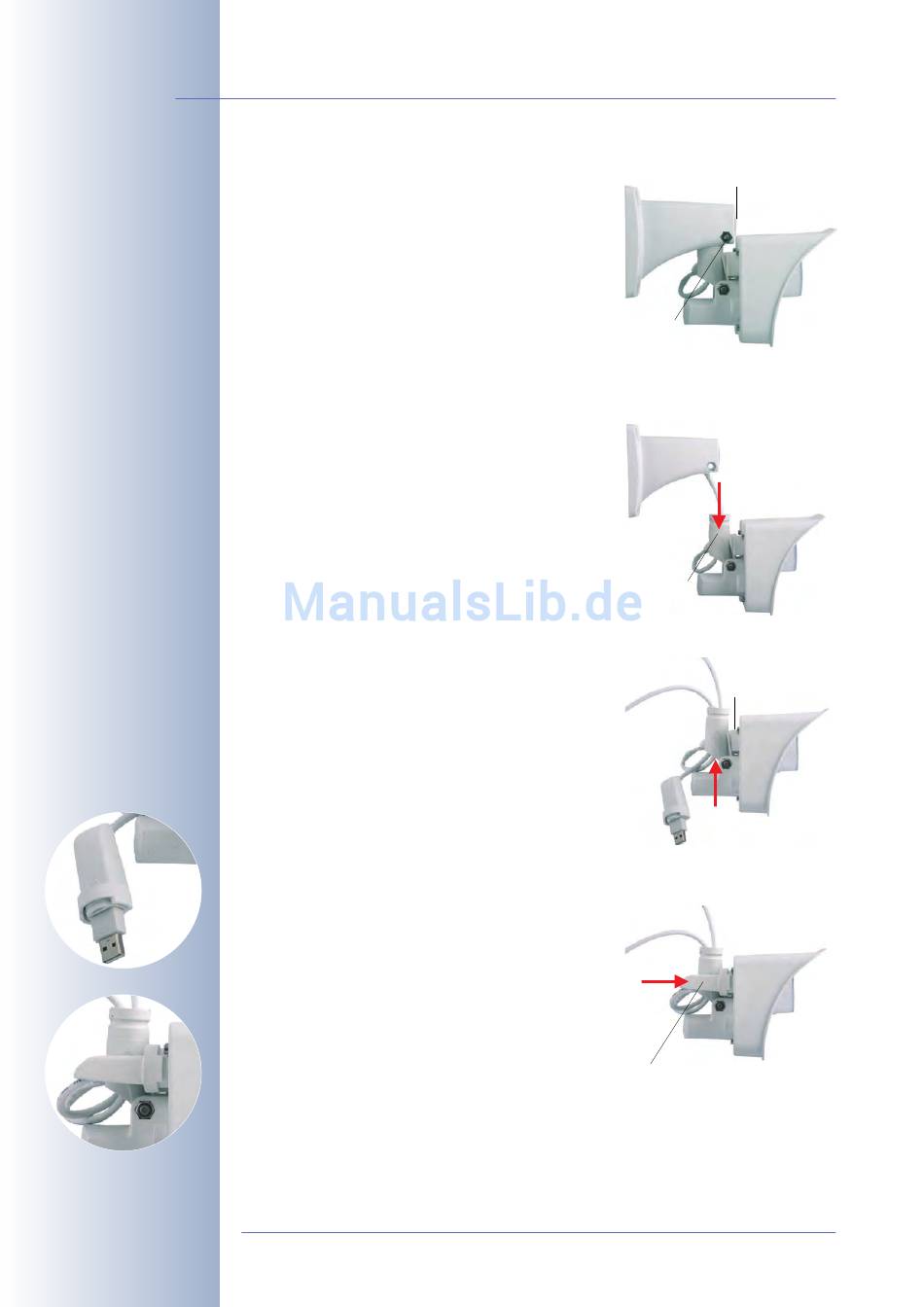

2.5.3 USB-Anschluss mit einer M22M-Kamera
1) Lösen Sie die obere Inbusschraube im Wand-
arm, die den Schwenk-/Neigeeinsatz festhält
(5 mm-Inbusschlüssel), entfernen Sie Inbus-
schraube, Unterlegscheibe und Mutter aus
dem Wandarm.
2) Entfernen Sie die Abdeckkappe.
3) Ziehen Sie den Schwenk-/Neigeeinsatz mit-
samt dem installierten Netzwerkkabel vorsich-
tig aus der Öffnung des Wandarms heraus.
4) Führen Sie das MOBOTIX M22M-USB-Kabel
mit dem gewinkelten Mini-USB-Stecker voran
von unten durch den Schwenk-/Neigeeinsatz
der Kamera.
5) Entfernen Sie den kameraseitigen USB-Dich-
tungsstopfen an der Rückseite des Kamera-
gehäuses. Dieser Stopfen wird im weiteren
Verlauf der Montage nicht mehr benötigt.
6) Stecken Sie den USB-Stecker des MOBOTIX
M22M-USB-Kabels in die USB-Buchse an der
Rückseite des Kameragehäuses.
7) Schieben Sie den weißen Dichtungsstopfen
über den USB-Stecker und den Anschlussring
am Kameragehäuse. Achten Sie unbedingt
darauf, dass der Stopfen dicht mit dem
Gehäuse und dem USB-Stecker abschließt. Dies garantiert die Wetterfestig-
keit (IP65) der Kamera. Verwenden Sie ausschließlich den mit dem USB-Ka-
bel gelieferten Stopfen.
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
Abdeckkappe entfernen
Inbusschraube, Unter-
legscheibe und Mutter
entfernen
Schwenk-/Neige-
einsatz herausziehen
USB-Stecker verbinden
Dichtungsstopfen aufschieben
www.mobotix.com • info@mobotix.com
USB-Stopfen entfernen
USB-Kabel hin-
durchführen
