MOBOTIX ExtIO Benutzerhandbuch

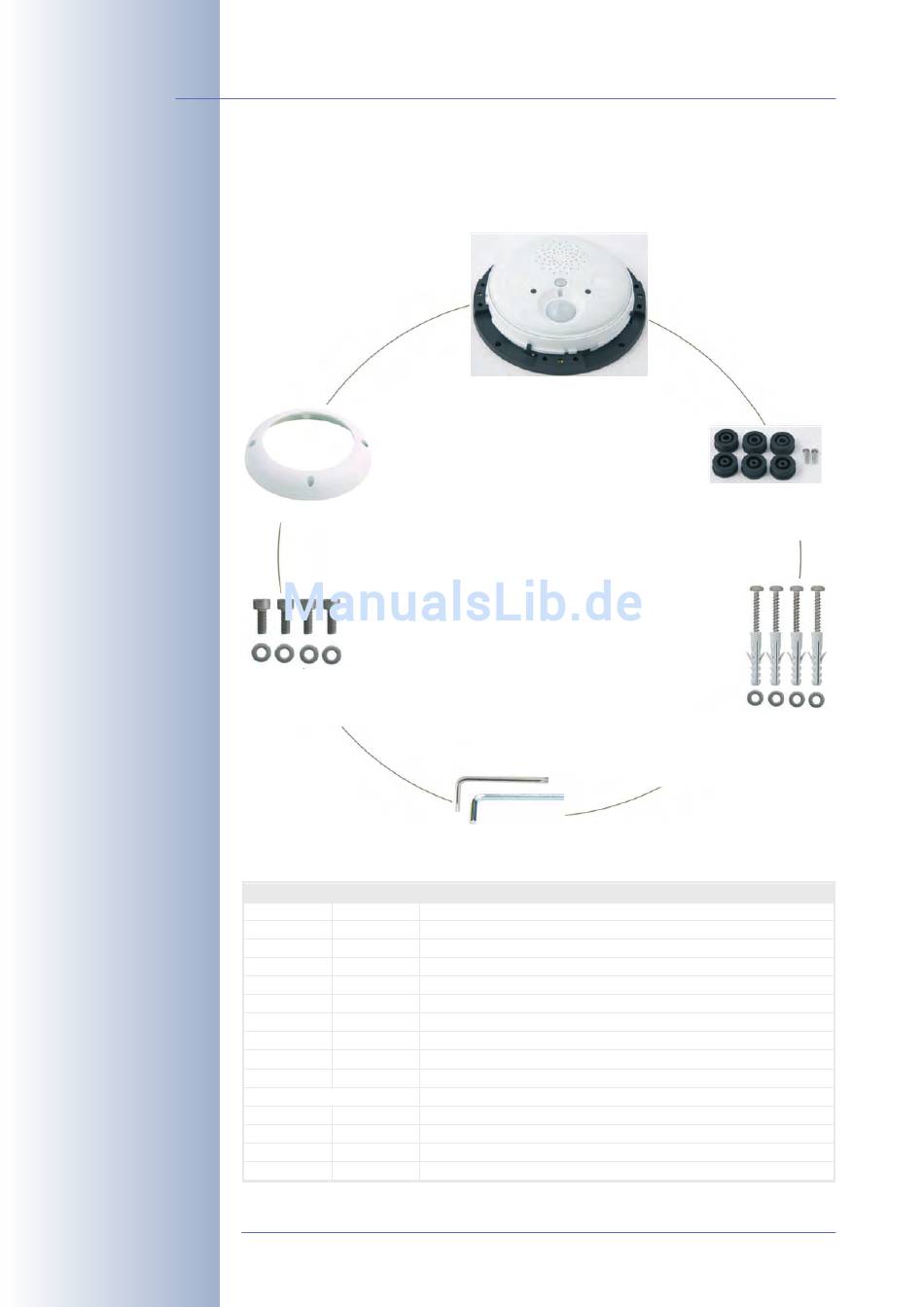

2.2 ExtIO - Lieferumfang, Bauteile, Abmessungen
2.2.1 Lieferumfang und Bauteile
Gehäusering (Pos. 1.3)
Montagezubehör für Gehäusering:
4 Inbusschrauben M4x16 mm (Pos. 1.4)
4 Unterlegscheiben Ø 4,3 mm (Pos. 1.5)
Inbusschlüssel 3 mm (Pos. 1.14)
Torx-Schlüssel TX20 (Pos. 1.15)
Position
Anzahl
1.1
1
1.2
1
1.3
1
1.4
4
1.5
4
1.6
3
1.7
3
1.8
3
1.9
2
1.10
2
1.11
4
1.12
4
1.13
4
1.14
1
1.15
1
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
ExtIO (Pos. 1.1) mit
Montagering (Pos 1.2)
3 Stopfen für Kabeldurchmesser 3 bis 5 mm (Pos. 1.7)
3 Stopfen für Kabeldurchmesser 5 bis 7 mm (Pos. 1.8)
2 Linsenkopfschrauben (Pos. 1.9)
Bezeichnung
ExtIO-Gehäuse (mit Bodenteil und Elektronik)
Montagering
Gehäusering
Inbusschrauben M4x16 mm (für Gehäusering)
Unterlegscheiben Ø 4,3 mm (für Gehäusering)
Stopfen Einzeladern 8-fach (bereits montiert)
Stopfen für Kabeldurchmesser 3 bis 5 mm
Stopfen für Kabeldurchmesser 5 bis 7 mm
Linsenkopfschrauben (für Kabelklemmen; Ersatz)
Kabelbinder (für Kabelklemmen)
Universaldübel 8 mm
Holzschrauben 4,5x60 mm (mit Torx-Antrieb)
Unterlegscheiben Ø 5,3 mm
Inbusschlüssel 3 mm (für Gehäusering)
Torx-Schlüssel TX20 (für Holzschrauben)
www.mobotix.com • info@mobotix.com
Montagezubehör für Montagering:
4 Universaldübel 8 mm (Pos. 1.11)
4 Holzschrauben 4,5x60 mm (Pos. 1.12)
4 Unterlegscheiben Ø 5,3 mm (Pos. 1.13)
