MOBOTIX ExtIO Benutzerhandbuch

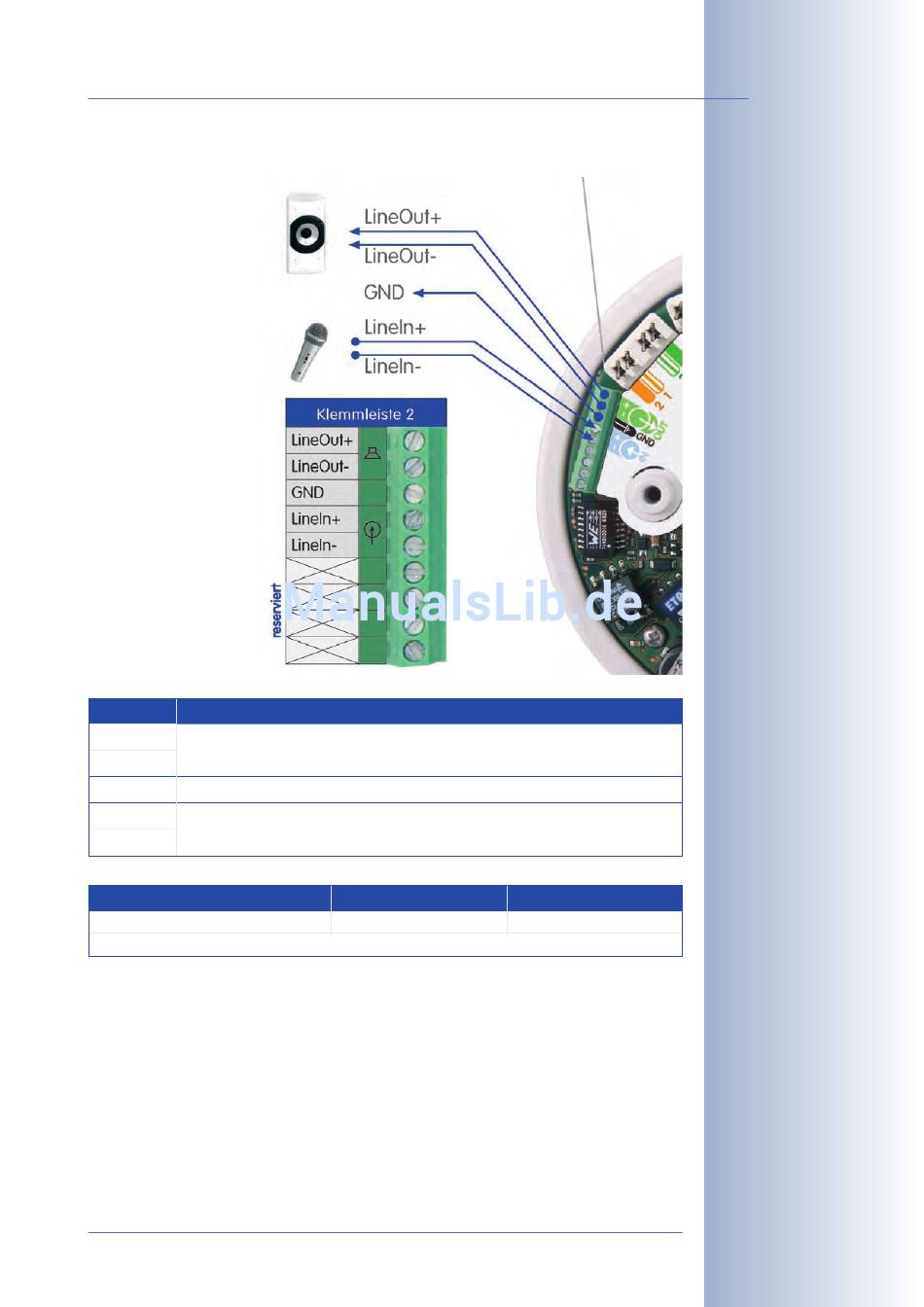

2.4.4 ExtIO-Klemmleiste 2 (Line-In und Line-Out)

Für die Aufschaltung
der Leitungen sind
die für die jeweilige
Aufgabe zugelasse-
nen Kabel zu ver-
wenden (nach VDE
bzw. nach der im
jeweiligen Land gülti-
gen Vorschrift). Be-
achten Sie die zuläs-
sigen Kabelquer-
schnitte (siehe Tabelle
unten).
Klemme Anmerkung
Line-Out+
Z. B. Anschluss an Line-In eines Computers oder bei Verwendung
Line-Out- eines externen Lautsprechers in Verbindung mit einem Verstärker.
GND
Erde
Line-In+
Z. B. Anschluss an Line-Out eines Computers oder bei Verwendung
Line-In- eines externen Mikrofons in Verbindung mit einem Vorverstärker.
Zulässige Kabelquerschnitte
Klemmleiste 2
Der Querschnitt ist lastabhängig und sollte nach DIN VDE 0100 und DIN VDE 0298 gewählt werden.
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
Starr
2
0,14 - 0,5 mm
AWG
AWG: American Wire
26 bis 20 Gauge (Maßzahl für Kabel-
querschnitt)
33
/76
