MOBOTIX ExtIO Benutzerhandbuch
5) Kabelbinder vorbereiten: Schieben Sie einen
der mit der ExtIO mitgelieferten Kabelbinder
von oben durch die hierfür vorgesehene
Kunststoffklemme.
6) Kabel mit Kabelbinder fixieren: Fixieren Sie
alle Kabeladern zusammen mit dem Kabel-
binder und schneiden Sie das überschüssige
Kunststoffende ab.
7) Kabeladern in Kabelklemmen festschrau-
ben: Kürzen Sie die einzelnen Kabeladern
auf die jeweils benötigte Länge. Entfernen Sie
ca. 5 mm Isolierung von jeder benötigten Ka-
belader, führen Sie sie in die zugehörige Ka-
belklemme und schrauben Sie sie fest.
Beachten Si e die Hinweise in den Abschnitten
2.4.3, ExtIO-Klemmleiste 1 (Schalteingänge
und Schaltausgänge) und 2.4.4, ExtIO-
Klemmleiste 2 (Line-In und Line-Out) .
8) ExtIO-Gehäuse in Bodenteil einsetzen und
verschrauben: Verschließen Sie das ExtIO-
Gehäuse, indem Sie das ExtIO-Oberteil in das
ExtIO-Bodenteil setzen. Richten Sie hierzu die
beiden Pfeile am Gehäuserand und am Bo-
denteil miteinander aus.
Im Bodenteil der ExtIO befindet sich zusätzlich
eine Markierung für den Lautsprecher. Diese
zeigt die korrekte Position der beiden Gehäu-
seteile zueinander.
Stellen Sie unbedingt sicher, dass beide Gehäuseteile überall dicht miteinan-
der abschließen (Handdruck auf die Gehäuseteile). Dies garantiert die Wet-
terfestigkeit (IP65) der ExtIO. Schrauben Sie nun die beiden Linsenkopfschrau-
ben in die vorgesehenen Öffnungen des ExtIO-Bodenteils. Verwenden Sie
hierzu einen geeigneten Kreuzschlitzdreher. Kontrollieren Sie zum Schluss,
ob alle Gummistopfen im Bodenteil der ExtIO dicht mit dem Gehäuse ab-
schließen.
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com

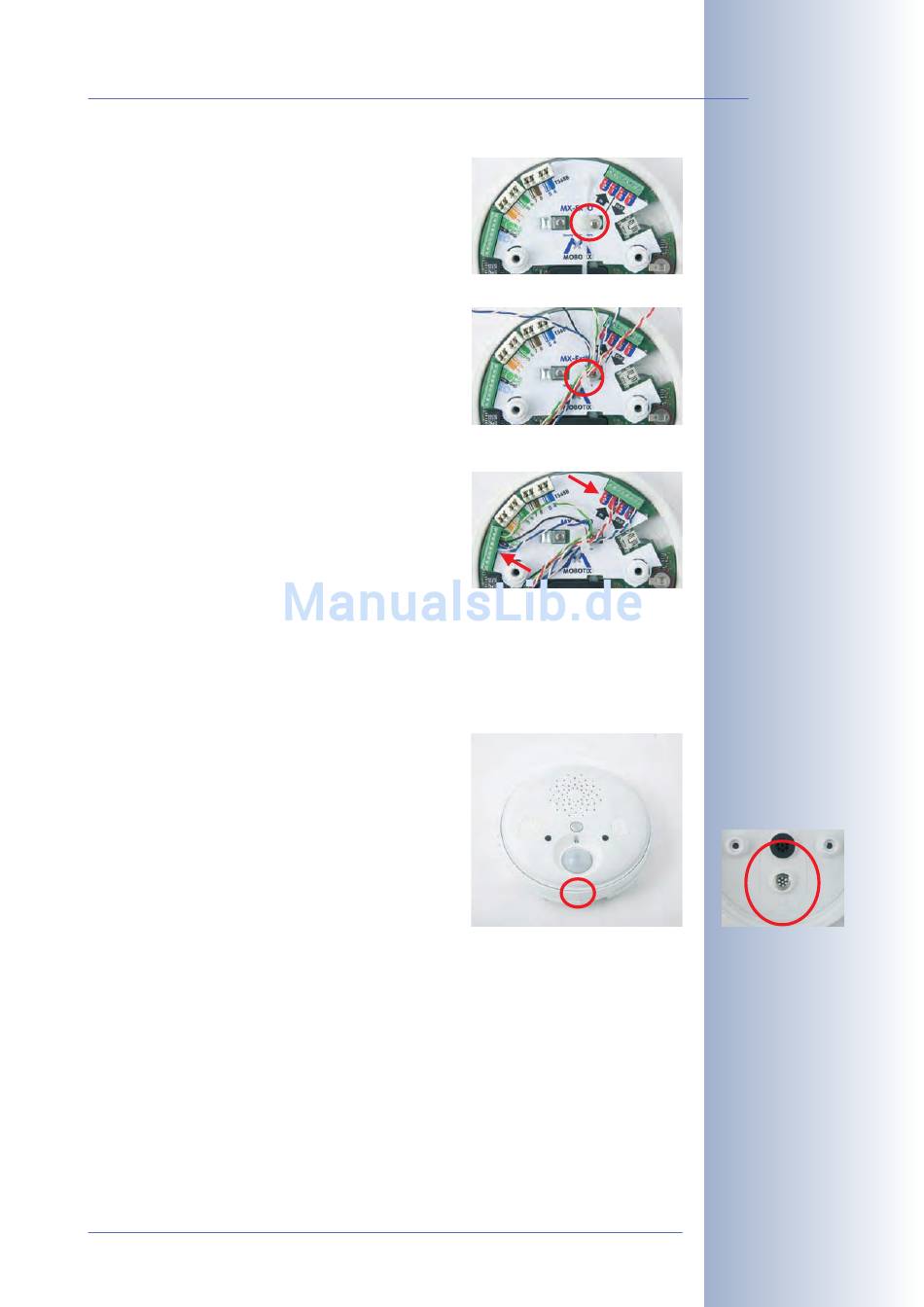

Kabelbinder vorbereiten
Kabeladern mit Kabelbinder fixieren
und Kabelbinder kürzen
Kabeladern in Kabelklemmen
festschrauben
ExtIO-Gehäuse schließen
Pfeilmarkierungen ausrichten
47
/76
Lautsprechermarkierung
im Inneren des Bodenteils
Max. Drehmoment für
alle Schrauben 1 bis
1,2 Nm
