Anwendungen
4. Legen Sie ein Signal an die Eingänge
an. (Siehe Seite 9, Verbinden von
Eingangssignalen.)
5. Stellen Sie das Eingangssignalformat
ein. (Siehe Seite 32, Festlegen des
Eingangssignalformats – Optionen
SD/HD.)

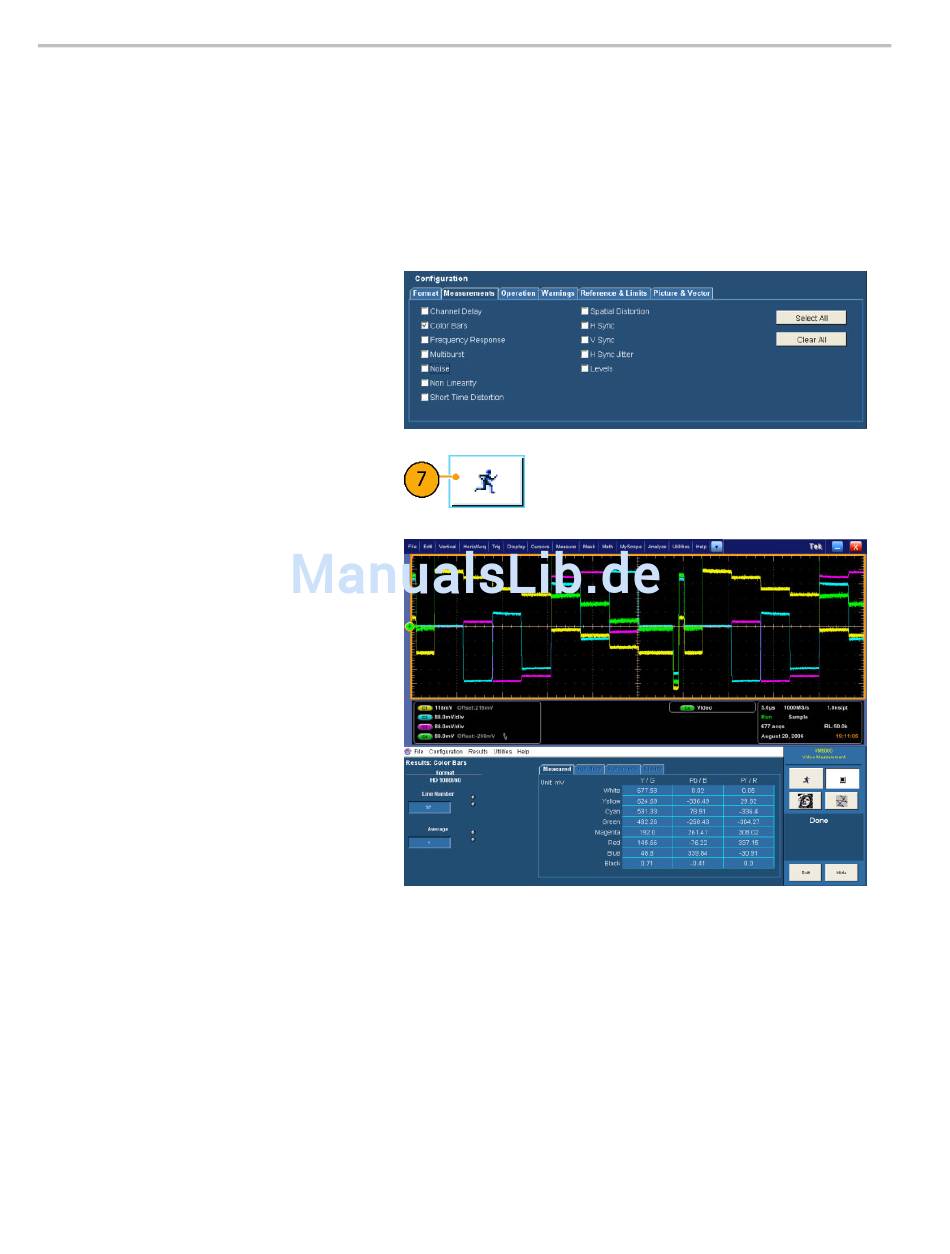

6. Wählen Sie Configuration >
Measurements (Konfiguration >
Messungen) aus.
Beachten Sie, dass in der
Standardeinstellung „Color Bars"
(Farbbalken) ausgewählt ist.
7. Klicken Sie auf die Schaltfläche „Run"
(Ausführen).
Wenn die Messungen abgeschlossen
sind, wird der Ergebnisbildschirm
angezeigt.
Einfache Farbbalkenmessung – Option VGA
Amplitudenmessungen werden normalerweise mit dem Farbbalkenprüfsignal ausgeführt, das die RGB-Komponenten
ein- und ausschaltet, sodass alle acht möglichen Farbkombinationen (Weiß, Gelb, Zyan, Grün, Magenta, Rot, Blau und
Schwarz) entstehen können. Es gibt verschiedene Formen des Farbbalkenprüfsignals, von denen jedes einen maximalen
dynamischen Bereich von 700 mV = 100 % oder 75 % bei einer RGB-Amplitude von 525 mV verwendet. In der folgenden
Tabelle wird die Amplitude für das RGB-Signal bei 100 % und 75 % dargestellt.
