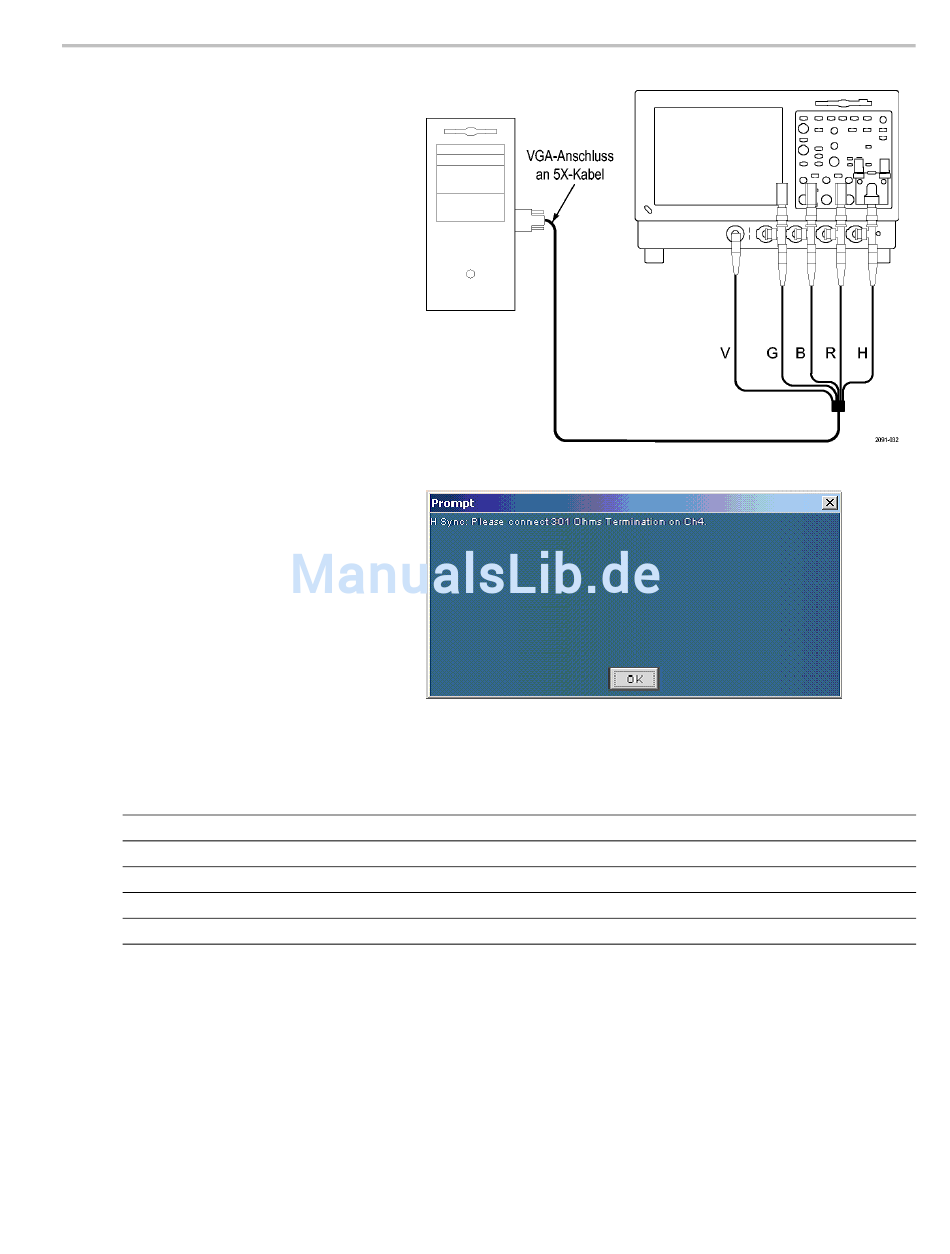

In einer Popupwarnung werden Sie
beim Ausführen einer H Sync-Messung
aufgefordert, den Signalabschluss auf CH4
zu ändern.
In der folgenden Tabelle ist dargestellt, welches Signal vom geprüften Bauteil an welchen Eingang des Systems der Serie
VM angeschlossen und welcher Abschluss für die einzelnen Signale verwendet wird.
VGA-Signal
Grün
Blau
Rot
H Sync
V Sync
1
Das V Sync-Signal ist bei der Durchführung von V Timing- und V Sync-Messungen an diesen Kanal angeschlossen. Das System der Serie VM
fordert Sie ggf. auf, diesen Anschluss zu verwenden.
Schnellstart-Benutzerhandbuch für Videomesssysteme der Serie VM
Instrument der Serie VM5000 / TDS5000
Eingang des Systems der Serie VM
CH 1
CH 2
CH 3
CH 4 1
AUX
Umgang mit dem Gerät
Abschluss
75 Ohm
75 Ohm
75 Ohm
2,21 Kiloohm und 301 Ohm
Kein
