Muster
Hälfte weiß und Hälfte schwarz
Das System der Serie VM führt die Farbbalkenmessungen aus, indem zunächst die relative Amplitude für jeden der
drei Kanäle ermittelt wird. Acht Amplitudenmessungen werden auf jedem Kanal vorgenommen, das sind insgesamt
24 Messungen in weniger als einer halben Sekunde. Anhand der folgenden Schritte werden die typischen Messergebnisse
für ein 1024 x 768-Signal gezeigt. Die Amplitude für jede Balkenhöhe wird in Bezug auf den Schwarzschalter gemessen.
Amplituden werden mit Werten von gemittelten Signalen in jedem ermittelten Balken berechnet. Deshalb ist es wichtig
sicherzustellen, dass das Video vollständig im Erfassungsfenster des Instruments angezeigt wird, wenn am Gerät manuelle
Einstellungen vorgenommen wurden.

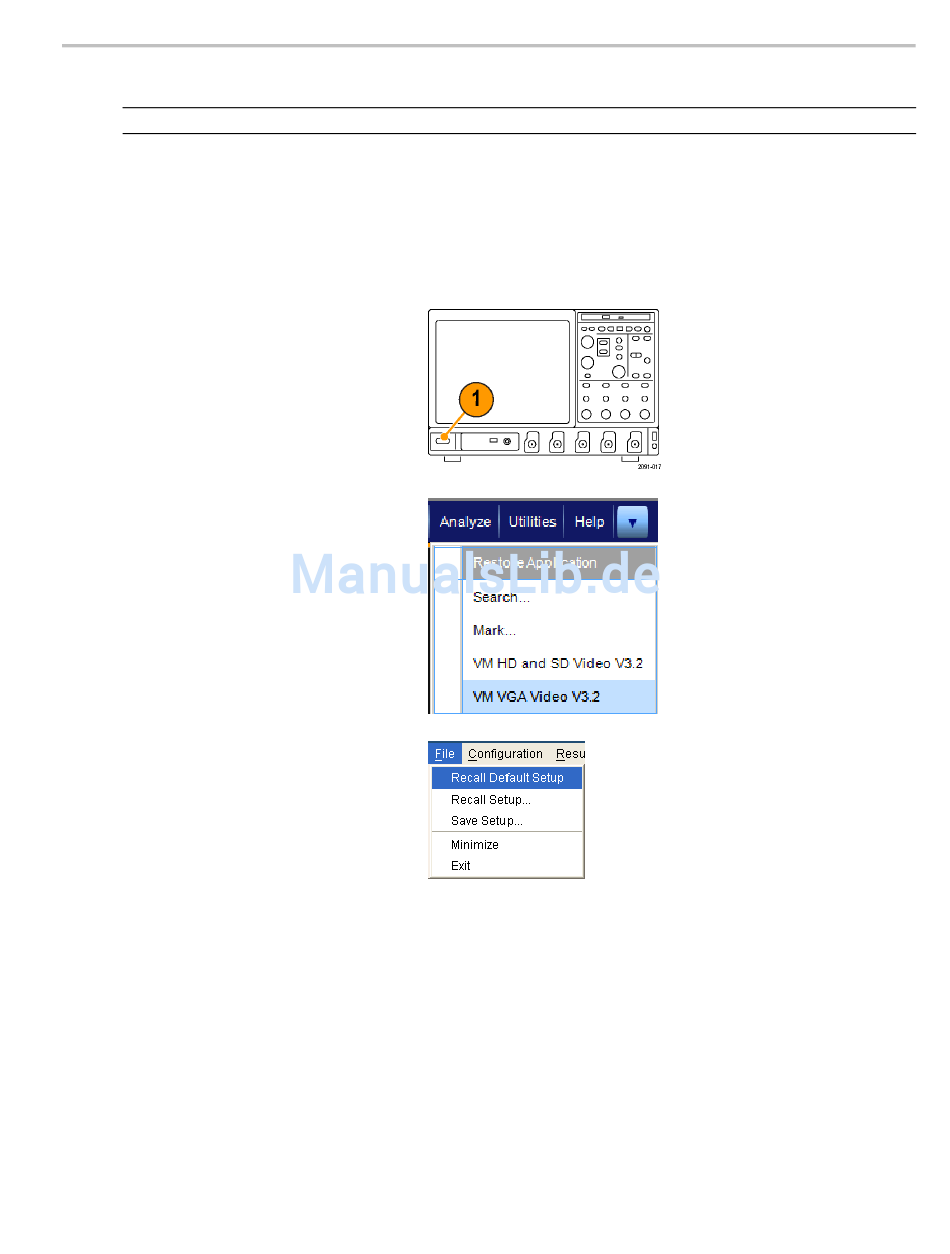

1. Schalten Sie das Gerät ein.
2. Wählen Sie Analyze > VM VGA Video
V3.2 (Analysieren > VM VGA-Video
V3.2).
3. Wählen Sie in der Anwendung
des Systems der Serie VM File
> Recall Default Setup (Datei >
Grundeinstellungen abrufen) aus, um
alle Einstellungen auf die werkseitigen
Standardwerte zurückzusetzen.
4. Legen Sie ein Signal an die Eingänge
an. (Siehe Seite 9, Verbinden von
Eingangssignalen.)
5. Wählen Sie das Eingangssignalformat
aus. (Siehe Seite 34, Festlegen des
Eingangssignalformats – Option VGA.)
Schnellstart-Benutzerhandbuch für Videomesssysteme der Serie VM
1920 x 1440 2048 x 1536
1346 – 1489 1442 – 1588
Anwendungen
2048 x 2048
1923 – 2118
57
