Das Tektronix-Matrixmuster verwendet ein 100 %-Farbbalkensignal, um den vollen dynamischen Bereich jeder Komponente
zu testen. Das Farbbalkenmuster befindet sich nahe dem oder im oberen Bereich des Matrixmusters; die Zeilennummern,
an denen es auftritt, sind für jeden Standard unterschiedlich. Die angegebenen Zeilennummern sind die Standardwerte
zum Generieren der Testmatrix, aber bei einigen zu prüfenden Systemen verschieben sich möglicherweise die Zeilen
im Bild an eine andere Position.
Format
Zeile
Quelle
Das System der Serie VM führt die Farbbalkenmessungen aus, indem zunächst die relative Amplitude für jeden der
drei Kanäle ermittelt wird. Acht Amplitudenmessungen werden auf jedem Kanal vorgenommen, das sind insgesamt
24 Messungen in weniger als einer halben Sekunde. Anhand der folgenden Schritte werden die typischen Messergebnisse
für ein 1080i-Signal gezeigt. Die Amplitude für jede Balkenhöhe wird in Bezug auf den Schwarzschalter gemessen.
Amplituden werden mit Werten von gemittelten Signalen in jedem ermittelten Balken berechnet. Deshalb ist es wichtig
sicherzustellen, dass das Video vollständig im Erfassungsfenster des Instruments angezeigt wird, wenn am Gerät manuelle
Einstellungen vorgenommen wurden.

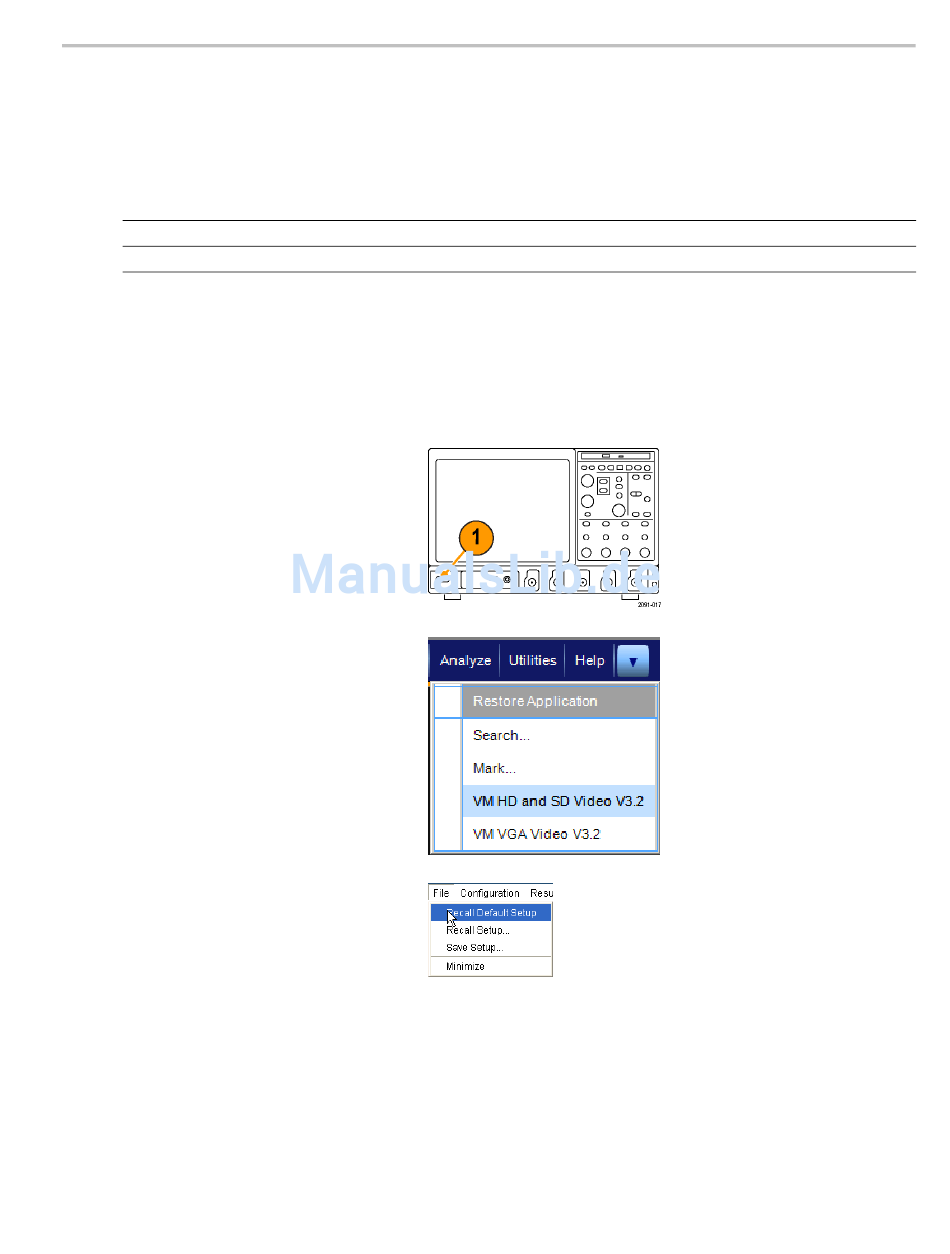

1. Schalten Sie das Gerät ein.
2. Wählen Sie Analyze > VM HD and SD
Video V3.2 (Analysieren > VM HD- und
SD-Video V3.2).
3. Wählen Sie in der Anwendung
des Systems der Serie VM
File > Recall Default Setup (Datei >
Grundeinstellungen abrufen) aus, um
alle Einstellungen auf die werkseitigen
Standardwerte zurückzusetzen.
Schnellstart-Benutzerhandbuch für Videomesssysteme der Serie VM
1080i 720p
21 - 84 26 - 153
584 - 647
480p 576p
43 - 106 45 - 108
Anwendungen
53
