Umgang mit dem Gerät

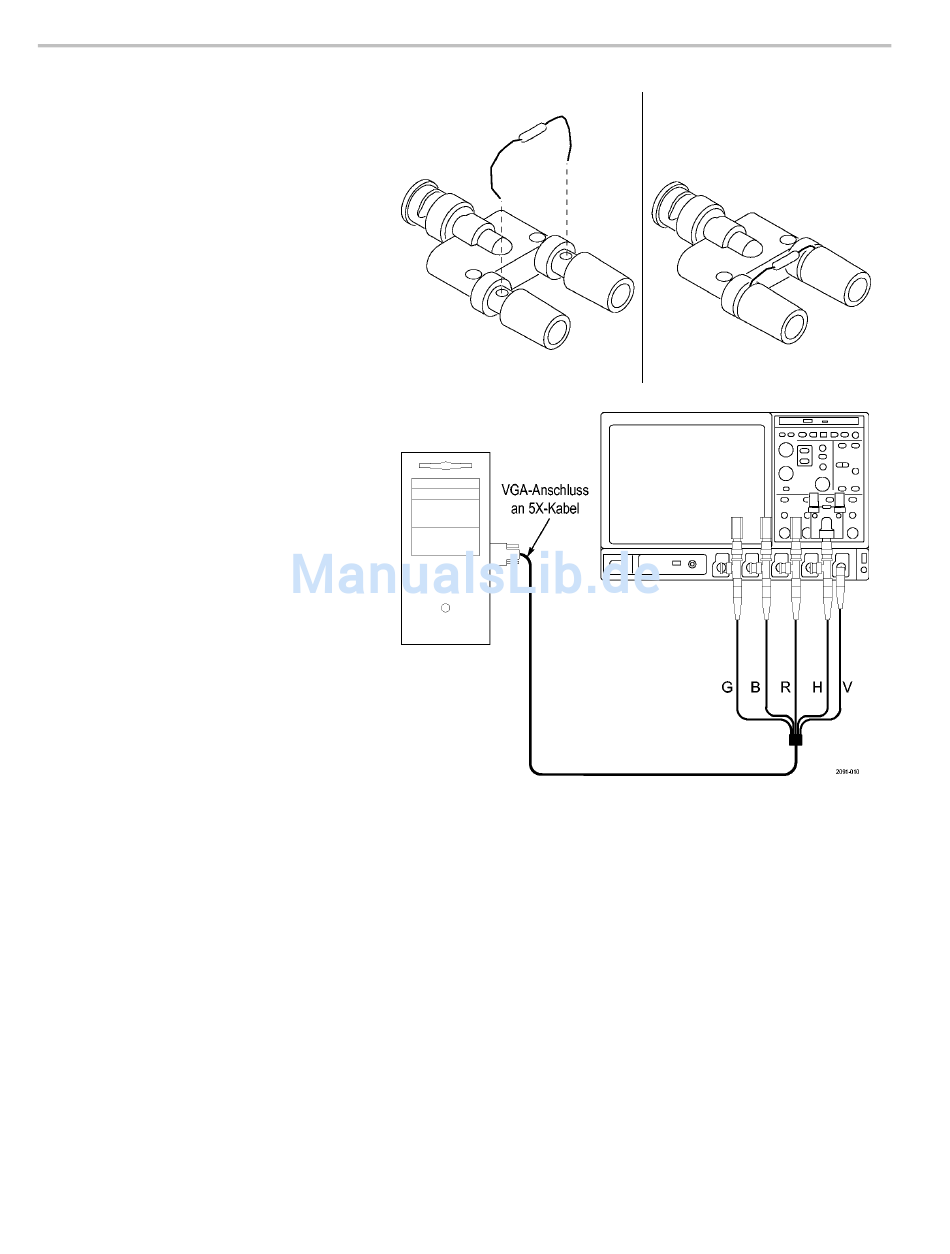

2. Bei der Ausführung von H Sync-,
V Sync- oder V Timing-Messungen sind
2,21-Kiloohm- und 301-Ohm-Abschlüsse
erforderlich. Dazu werden die
als Standardzubehör gelieferten
BNC-to-Binding-Post-Adapter und
-Widerstände benötigt. Schließen Sie
jeden Widerstand an einen Adapter an,
wie in der Abbildung dargestellt.
3. Legen Sie die VGA-Signale
entsprechend der Abbildung an
das System der Serie VM an. Schließen
Sie zunächst das H Sync-Signal mit
Hilfe des 2,21 kΩ-Abschlusses an.
Das System der Serie VM fordert Sie
ggf. auf, den 301 Ω-Abschluss zu
verwenden.
