Setup 2 für Option SD/HD – Dreiadriges Analogvideokabel mit Composite-Sync
Dieses Setup kann verwendet werden, um Analogvideosignale (Y/G, Pb/B, Pr/R) für dreiadrige Kabel mit dem
Composite-Sync-Signal auf Y/G zu prüfen. Legen Sie die Triggerung für das Instrument auf CH1 fest (die
Triggerstandardeinstellung ist CH4). Dieses Setup ist einfacher als die anderen in diesem Kapitel erwähnten, es beschränkt
jedoch die Rauschmessung auf Y/G bis -65 dB (30 MHz Rauschbandbreite).

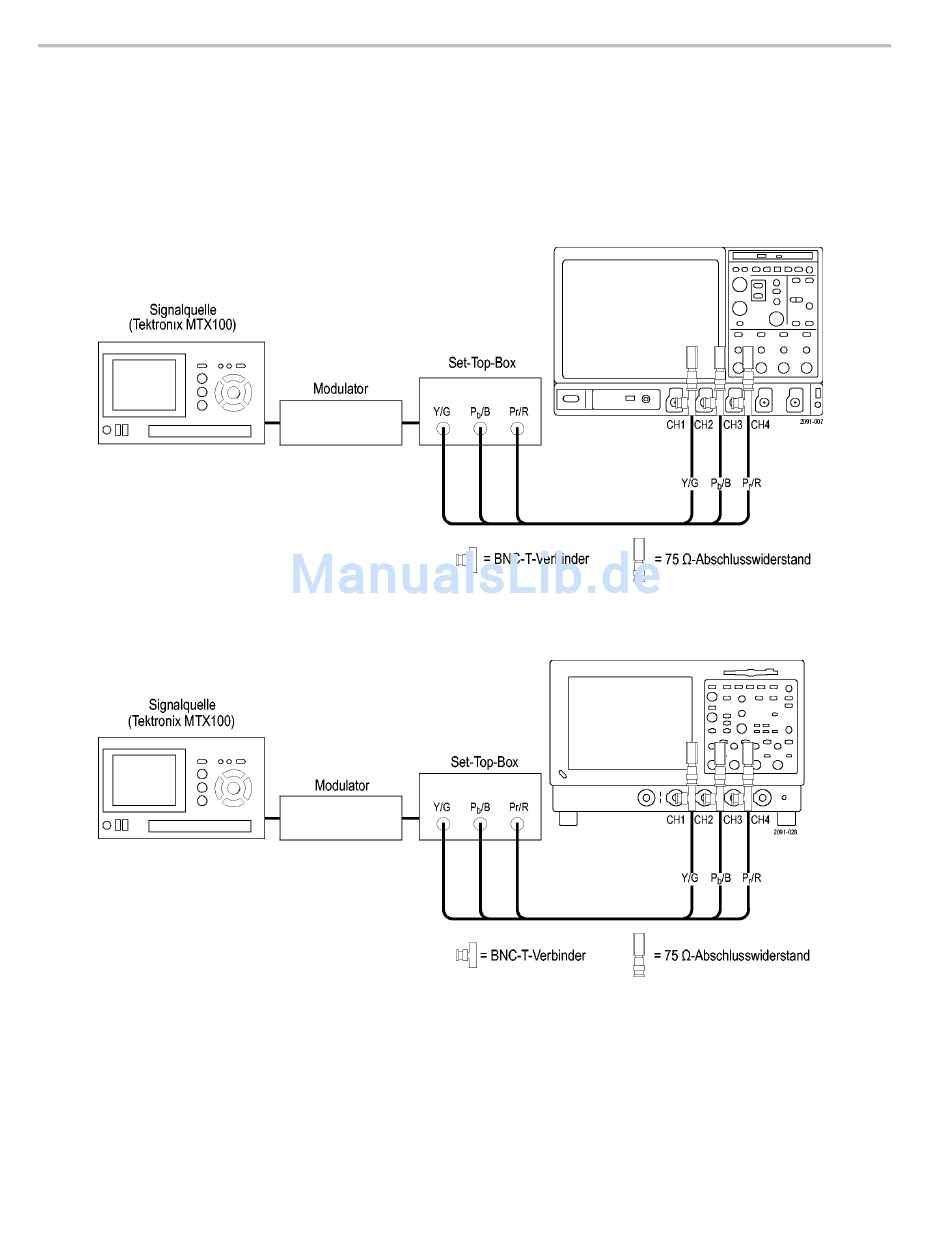

Anschließen an ein Instrument der Serie VM6000 / DPO7000.
Anschließen an ein Instrument der Serie VM5000 / TDS5000.
12
Schnellstart-Benutzerhandbuch für Videomesssysteme der Serie VM
