Introduction (Suite)

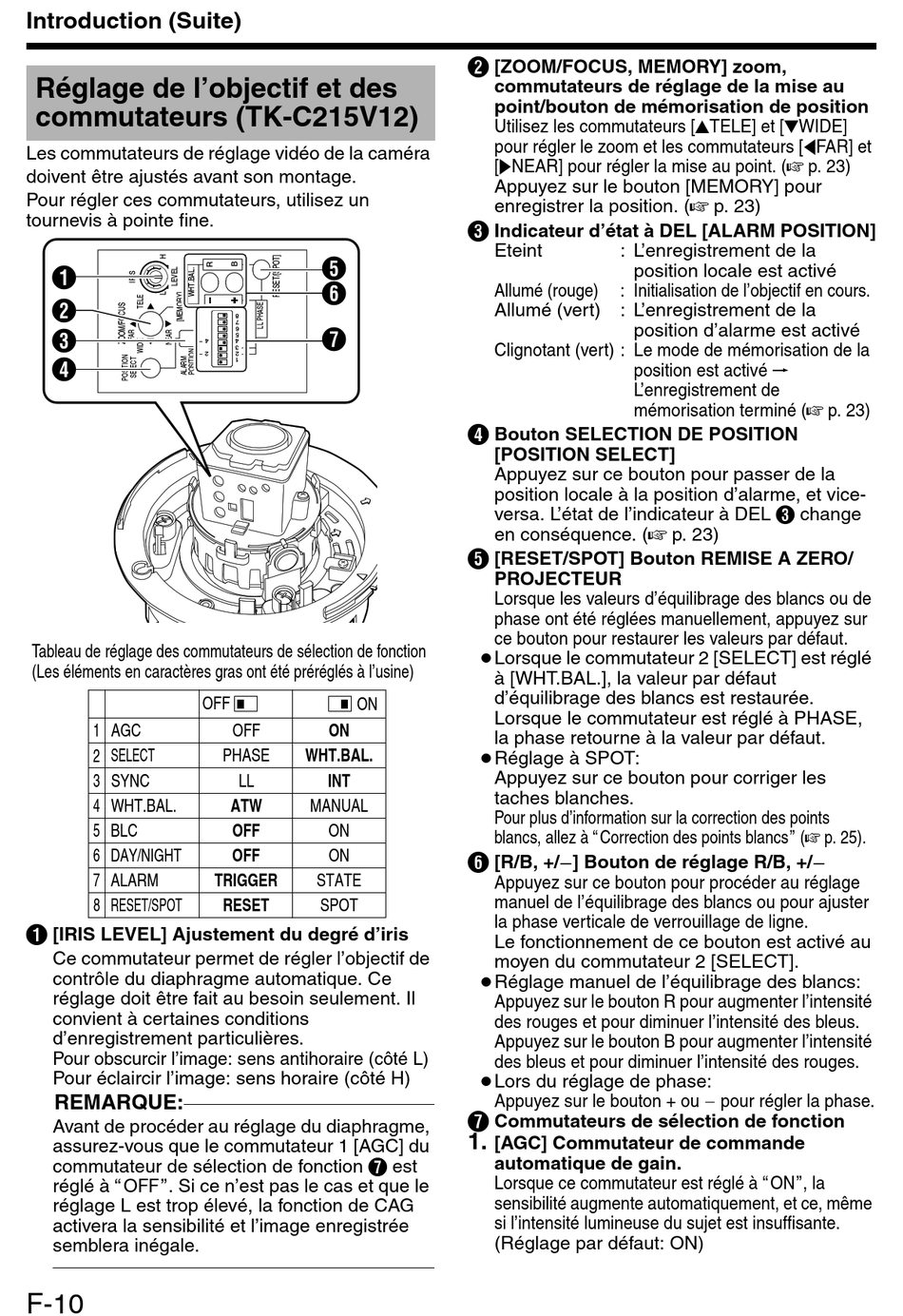

Réglage de l'objectif et des
commutateurs (TK-C215V12)
Les commutateurs de réglage vidéo de la caméra
doivent être ajustés avant son montage.
Pour régler ces commutateurs, utilisez un
tournevis à pointe fine.
A
B
C
D
Tableau de réglage des commutateurs de sélection de fonction
(Les éléments en caractères gras ont été préréglés à l'usine)
1 AGC
2 SELECT
3
SYNC
4 WHT.BAL.
5 BLC
6 DAY/NIGHT
ALARM
7
8 RESET/SPOT
A
[IRIS LEVEL] Ajustement du degré d'iris
Ce commutateur permet de régler l'objectif de
contrôle du diaphragme automatique. Ce
réglage doit être fait au besoin seulement. Il
convient à certaines conditions
d'enregistrement particulières.
Pour obscurcir l'image: sens antihoraire (côté L)
Pour éclaircir l'image: sens horaire (côté H)
REMARQUE:
Avant de procéder au réglage du diaphragme,
assurez-vous que le commutateur 1 [AGC] du
commutateur de sélection de fonction G est
réglé à AOFFB. Si ce n'est pas le cas et que le
réglage L est trop élevé, la fonction de CAG
activera la sensibilité et l'image enregistrée
semblera inégale.
F-10
E
F
G
OFF ON
OFF ON
PHASE WHT.BAL.
LL INT
ATW MANUAL
OFF ON
OFF ON
TRIGGER STATE
RESET SPOT
B
[ZOOM/FOCUS, MEMORY] zoom,
commutateurs de réglage de la mise au
point/bouton de mémorisation de position
Utilisez les commutateurs [JTELE] et [KWIDE]
pour régler le zoom et les commutateurs [HFAR] et
[INEAR] pour régler la mise au point. (A p. 23)
Appuyez sur le bouton [MEMORY] pour
enregistrer la position. (A p. 23)
C
Indicateur d'état à DEL [ALARM POSITION]
Eteint : L'enregistrement de la
position locale est activé
Allumé (rouge) : Initialisation de l'objectif en cours.
Allumé (vert) : L'enregistrement de la
position d'alarme est activé
Clignotant (vert) : Le mode de mémorisation de la
position est activé N
L'enregistrement de
mémorisation terminé (A p. 23)
D
Bouton SELECTION DE POSITION
[POSITION SELECT]
Appuyez sur ce bouton pour passer de la
position locale à la position d'alarme, et vice-
versa. L'état de l'indicateur à DEL C change
en conséquence. (A p. 23)
E
[RESET/SPOT] Bouton REMISE A ZERO/
PROJECTEUR
Lorsque les valeurs d'équilibrage des blancs ou de
phase ont été réglées manuellement, appuyez sur
ce bouton pour restaurer les valeurs par défaut.
● Lorsque le commutateur 2 [SELECT] est réglé
à [WHT.BAL.], la valeur par défaut
d'équilibrage des blancs est restaurée.
Lorsque le commutateur est réglé à PHASE,
la phase retourne à la valeur par défaut.
● Réglage à SPOT:
Appuyez sur ce bouton pour corriger les
taches blanches.
Pour plus d'information sur la correction des points
blancs, allez à ACorrection des points blancsB (A p. 25).
F
[R/B, +/-] Bouton de réglage R/B, +/-
Appuyez sur ce bouton pour procéder au réglage
manuel de l'équilibrage des blancs ou pour ajuster
la phase verticale de verrouillage de ligne.
Le fonctionnement de ce bouton est activé au
moyen du commutateur 2 [SELECT].
● Réglage manuel de l'équilibrage des blancs:
Appuyez sur le bouton R pour augmenter l'intensité
des rouges et pour diminuer l'intensité des bleus.
Appuyez sur le bouton B pour augmenter l'intensité
des bleus et pour diminuer l'intensité des rouges.
● Lors du réglage de phase:
Appuyez sur le bouton + ou - pour régler la phase.
G
Commutateurs de sélection de fonction
1.
[AGC] Commutateur de commande
automatique de gain.
Lorsque ce commutateur est réglé à AONB, la
sensibilité augmente automatiquement, et ce, même
si l'intensité lumineuse du sujet est insuffisante.
(Réglage par défaut: ON)
