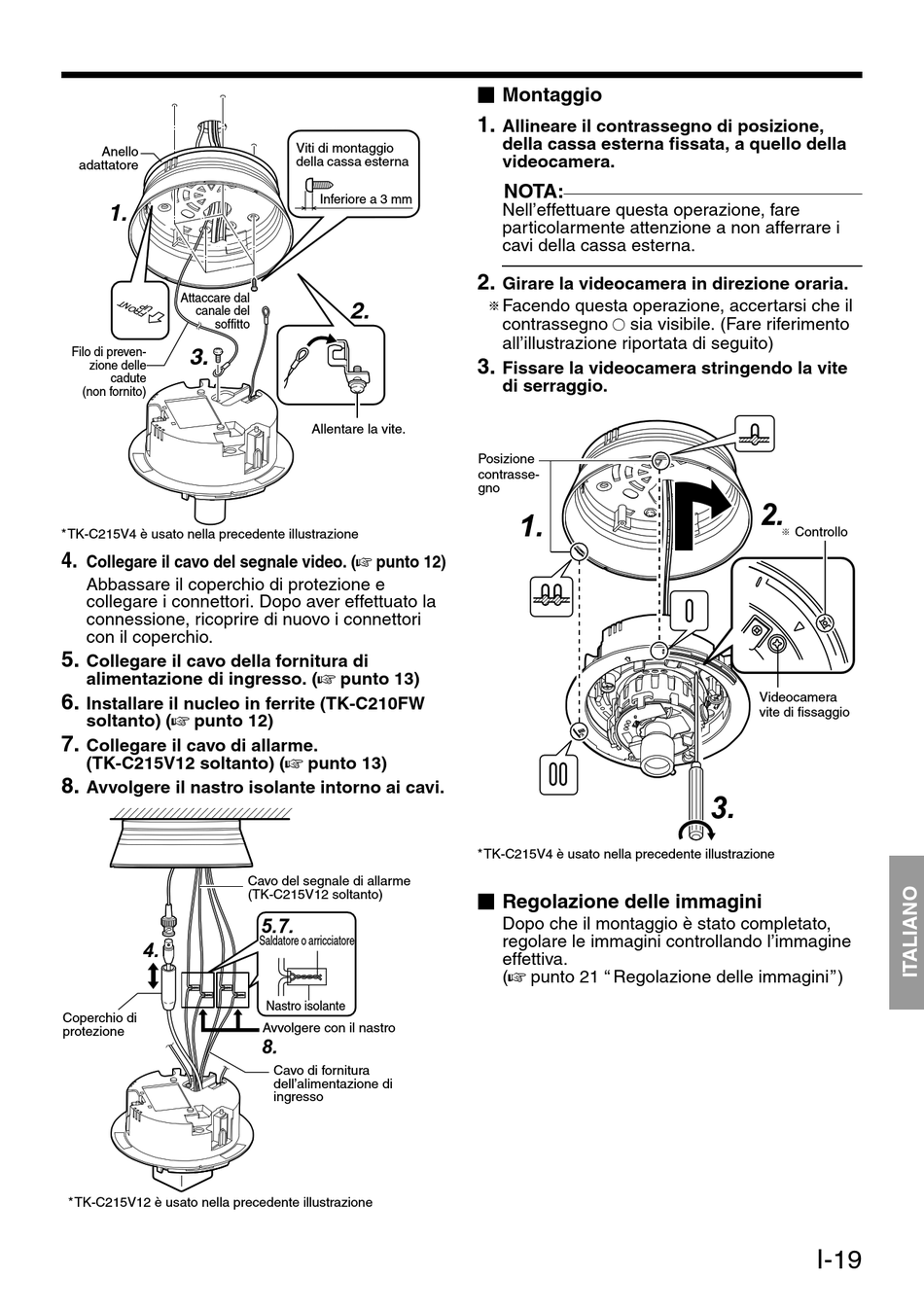

Anello
adattatore
1.
Attaccare dal
canale del
soffitto
3.
Filo di preven-
zione delle
cadute
(non fornito)
*TK-C215V4 è usato nella precedente illustrazione
4.
Collegare il cavo del segnale video. (A punto 12)
Abbassare il coperchio di protezione e
collegare i connettori. Dopo aver effettuato la
connessione, ricoprire di nuovo i connettori
con il coperchio.
5.
Collegare il cavo della fornitura di
alimentazione di ingresso. (A punto 13)
6.
Installare il nucleo in ferrite (TK-C210FW
soltanto) (A punto 12)
7.
Collegare il cavo di allarme.
(TK-C215V12 soltanto) (A punto 13)
8.
Avvolgere il nastro isolante intorno ai cavi.
4.
Coperchio di
protezione
*TK-C215V12 è usato nella precedente illustrazione
Viti di montaggio
della cassa esterna
Inferiore a 3 mm
2.
Allentare la vite.
Cavo del segnale di allarme
(TK-C215V12 soltanto)
5.7.
Saldatore o arricciatore
Nastro isolante
Avvolgere con il nastro
8.
Cavo di fornitura
dell'alimentazione di
ingresso
Montaggio
1.
Allineare il contrassegno di posizione,
della cassa esterna fissata, a quello della
videocamera.
NOTA:
Nell'effettuare questa operazione, fare
particolarmente attenzione a non afferrare i
cavi della cassa esterna.
2.
Girare la videocamera in direzione oraria.
T Facendo questa operazione, accertarsi che il
contrassegno X sia visibile. (Fare riferimento
all'illustrazione riportata di seguito)
3.
Fissare la videocamera stringendo la vite
di serraggio.
Posizione
contrasse-
gno
1.
*TK-C215V4 è usato nella precedente illustrazione
Regolazione delle immagini
Dopo che il montaggio è stato completato,
regolare le immagini controllando l'immagine
effettiva.
(A punto 21 ARegolazione delle immaginiB)
2.
T Controllo
Videocamera
vite di fissaggio
3.
