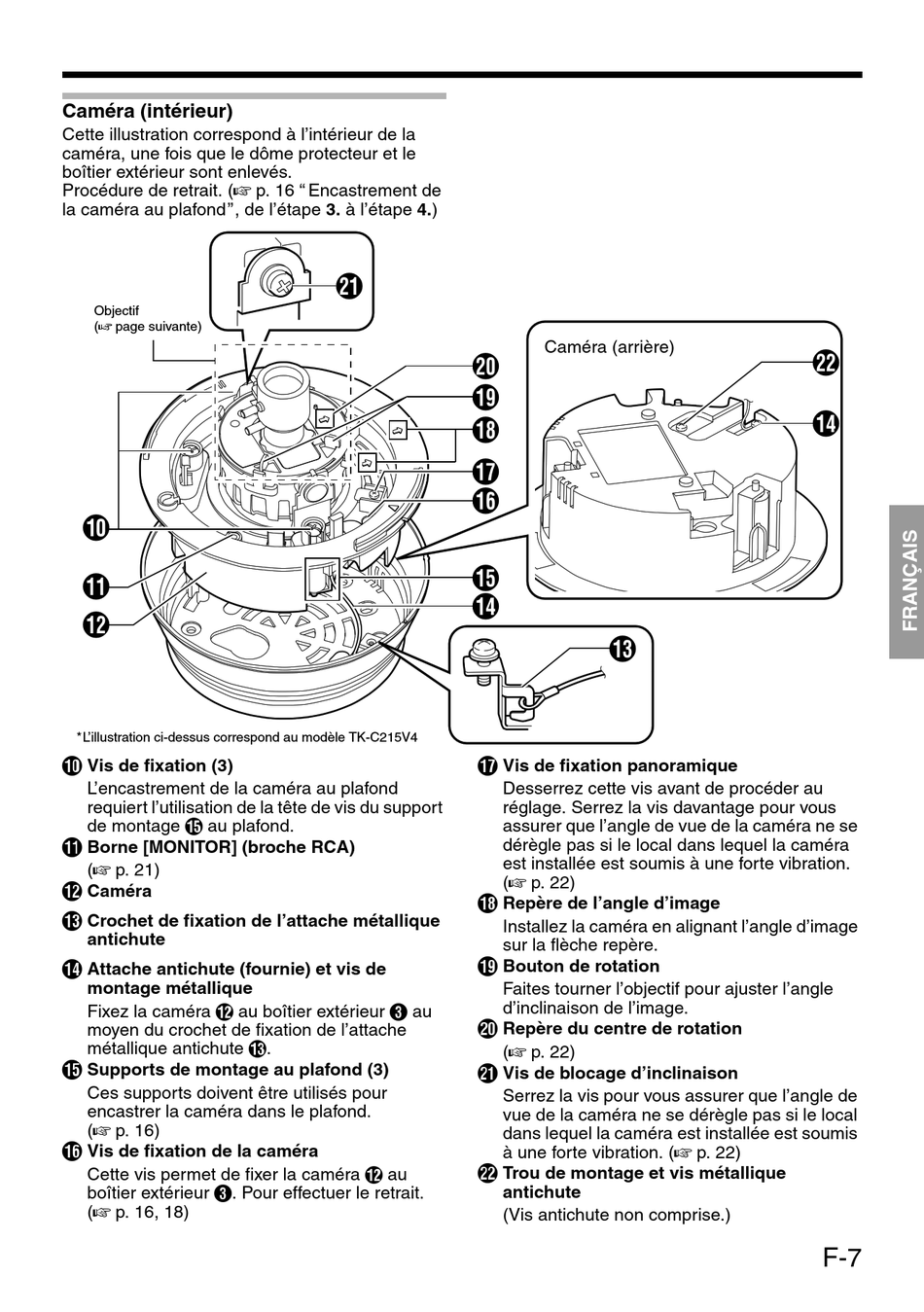

Caméra (intérieur)
Cette illustration correspond à l'intérieur de la
caméra, une fois que le dôme protecteur et le
boîtier extérieur sont enlevés.
Procédure de retrait. (A p. 16 AEncastrement de
la caméra au plafondB, de l'étape 3. à l'étape 4.)
Objectif
(A page suivante)
J
K
L
*L'illustration ci-dessus correspond au modèle TK-C215V4
J
Vis de fixation (3)
L'encastrement de la caméra au plafond
requiert l'utilisation de la tête de vis du support
de montage O au plafond.
K
Borne [MONITOR] (broche RCA)
(A p. 21)
L
Caméra
M
Crochet de fixation de l'attache métallique
antichute
N
Attache antichute (fournie) et vis de
montage métallique
Fixez la caméra L au boîtier extérieur C au
moyen du crochet de fixation de l'attache
métallique antichute M.
O
Supports de montage au plafond (3)
Ces supports doivent être utilisés pour
encastrer la caméra dans le plafond.
(A p. 16)
P
Vis de fixation de la caméra
Cette vis permet de fixer la caméra L au
boîtier extérieur C. Pour effectuer le retrait.
(A p. 16, 18)
U
T
S
R
Q
P
O
N
Q
Vis de fixation panoramique
Desserrez cette vis avant de procéder au
réglage. Serrez la vis davantage pour vous
assurer que l'angle de vue de la caméra ne se
dérègle pas si le local dans lequel la caméra
est installée est soumis à une forte vibration.
(A p. 22)
R
Repère de l'angle d'image
Installez la caméra en alignant l'angle d'image
sur la flèche repère.
S
Bouton de rotation
Faites tourner l'objectif pour ajuster l'angle
d'inclinaison de l'image.
T
Repère du centre de rotation
(A p. 22)
U
Vis de blocage d'inclinaison
Serrez la vis pour vous assurer que l'angle de
vue de la caméra ne se dérègle pas si le local
dans lequel la caméra est installée est soumis
à une forte vibration. (A p. 22)
V
Trou de montage et vis métallique
antichute
(Vis antichute non comprise.)
Caméra (arrière)
M
V
N
F-7
