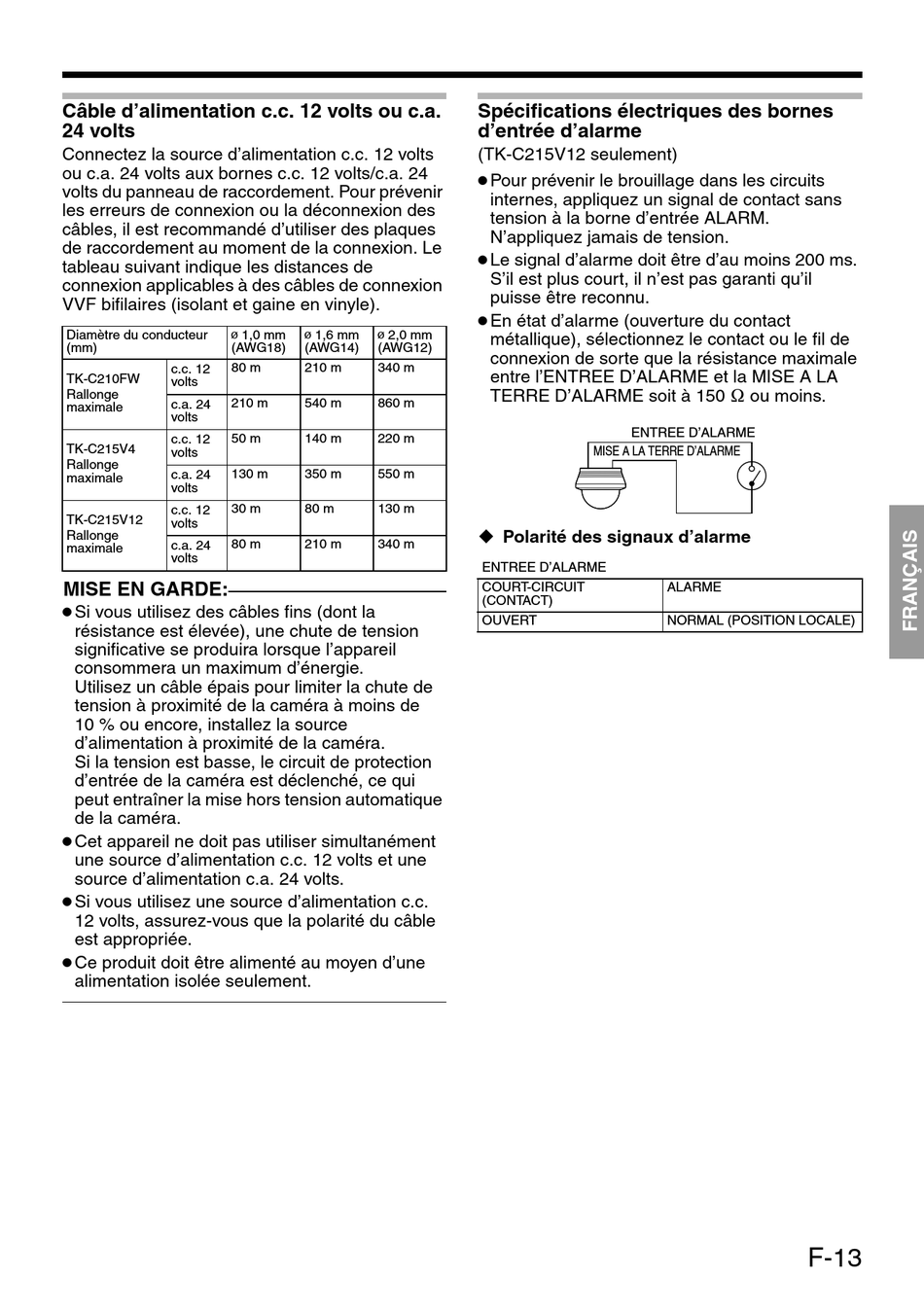

Câble d'alimentation c.c. 12 volts ou c.a.
24 volts
Connectez la source d'alimentation c.c. 12 volts
ou c.a. 24 volts aux bornes c.c. 12 volts/c.a. 24
volts du panneau de raccordement. Pour prévenir
les erreurs de connexion ou la déconnexion des
câbles, il est recommandé d'utiliser des plaques
de raccordement au moment de la connexion. Le
tableau suivant indique les distances de
connexion applicables à des câbles de connexion
VVF bifilaires (isolant et gaine en vinyle).
R 1,0 mm
Diamètre du conducteur
(mm) (AWG18)
80 m
c.c. 12
TK-C210FW
volts
Rallonge
210 m
c.a. 24
maximale
volts
50 m
c.c. 12
TK-C215V4
volts
Rallonge
130 m
c.a. 24
maximale
volts
30 m
c.c. 12
TK-C215V12
volts
Rallonge
80 m
c.a. 24
maximale
volts
MISE EN GARDE:
● Si vous utilisez des câbles fins (dont la
résistance est élevée), une chute de tension
significative se produira lorsque l'appareil
consommera un maximum d'énergie.
Utilisez un câble épais pour limiter la chute de
tension à proximité de la caméra à moins de
10 % ou encore, installez la source
d'alimentation à proximité de la caméra.
Si la tension est basse, le circuit de protection
d'entrée de la caméra est déclenché, ce qui
peut entraîner la mise hors tension automatique
de la caméra.
● Cet appareil ne doit pas utiliser simultanément
une source d'alimentation c.c. 12 volts et une
source d'alimentation c.a. 24 volts.
● Si vous utilisez une source d'alimentation c.c.
12 volts, assurez-vous que la polarité du câble
est appropriée.
● Ce produit doit être alimenté au moyen d'une
alimentation isolée seulement.
Spécifications électriques des bornes
d'entrée d'alarme
(TK-C215V12 seulement)
● Pour prévenir le brouillage dans les circuits
● Le signal d'alarme doit être d'au moins 200 ms.
● En état d'alarme (ouverture du contact
R 1,6 mm R 2,0 mm
(AWG14) (AWG12)
210 m 340 m
540 m 860 m
140 m 220 m
350 m 550 m
80 m 130 m
210 m 340 m
internes, appliquez un signal de contact sans
tension à la borne d'entrée ALARM.
N'appliquez jamais de tension.
S'il est plus court, il n'est pas garanti qu'il
puisse être reconnu.
métallique), sélectionnez le contact ou le fil de
connexion de sorte que la résistance maximale
entre l'ENTREE D'ALARME et la MISE A LA
TERRE D'ALARME soit à 150 K ou moins.
ENTREE D'ALARME
MISE A LA TERRE D'ALARME
Polarité des signaux d'alarme
ENTREE D'ALARME
COURT-CIRCUIT
(CONTACT)
OUVERT
ALARME
NORMAL (POSITION LOCALE)
F-13
