Installazione e connessione (continua)
Montaggio della videocamera
(continua)

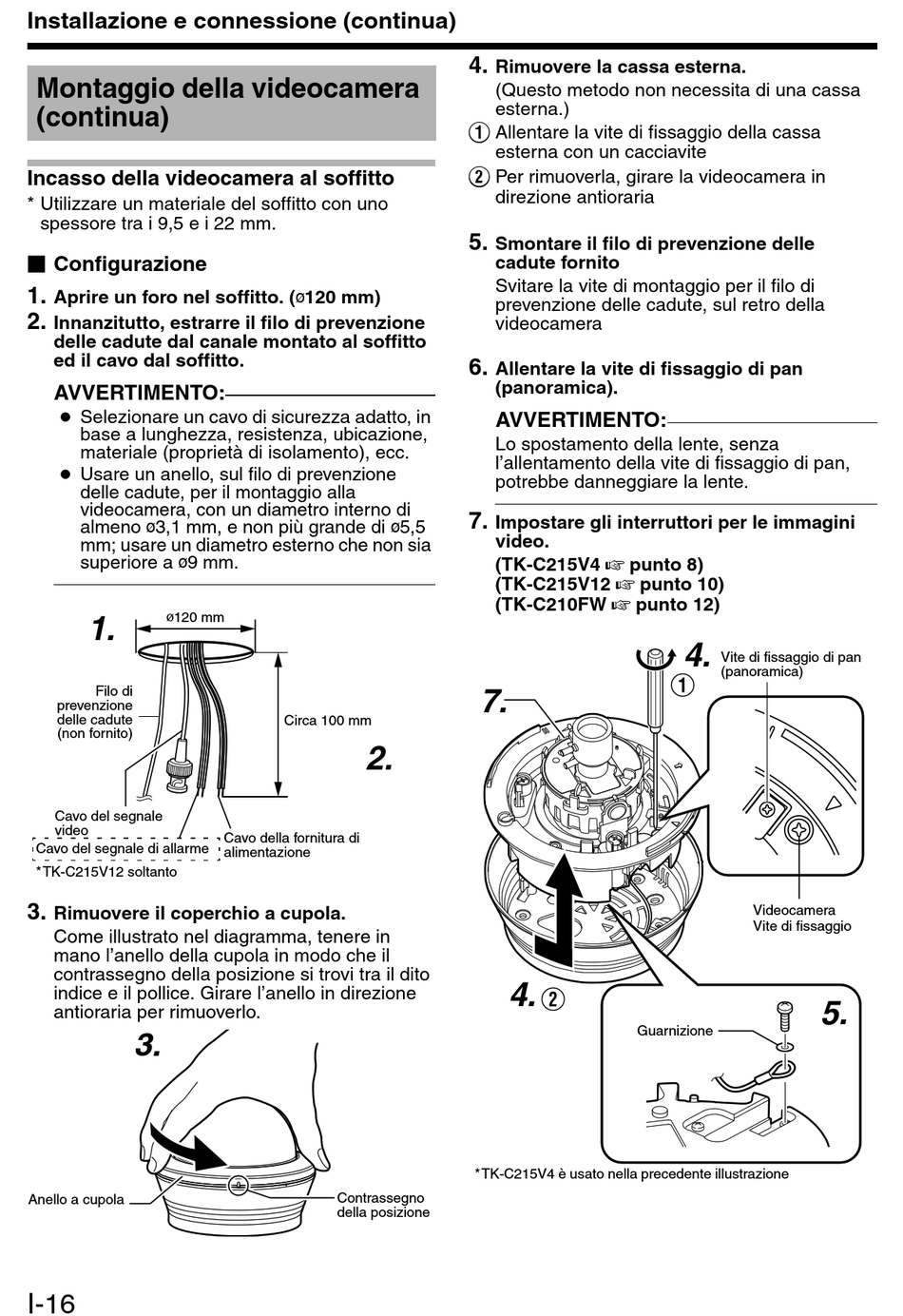

Incasso della videocamera al soffitto

* Utilizzare un materiale del soffitto con uno
spessore tra i 9,5 e i 22 mm.
Configurazione
1.
Aprire un foro nel soffitto. (R120 mm)
2.
Innanzitutto, estrarre il filo di prevenzione
delle cadute dal canale montato al soffitto
ed il cavo dal soffitto.
AVVERTIMENTO:
● Selezionare un cavo di sicurezza adatto, in
base a lunghezza, resistenza, ubicazione,
materiale (proprietà di isolamento), ecc.
● Usare un anello, sul filo di prevenzione
delle cadute, per il montaggio alla
videocamera, con un diametro interno di
almeno R3,1 mm, e non più grande di R5,5
mm; usare un diametro esterno che non sia
superiore a R9 mm.
1.
R120 mm
Filo di
prevenzione
delle cadute
(non fornito)
Cavo del segnale
video
Cavo del segnale di allarme
*TK-C215V12 soltanto
3.
Rimuovere il coperchio a cupola.
Come illustrato nel diagramma, tenere in
mano l'anello della cupola in modo che il
contrassegno della posizione si trovi tra il dito
indice e il pollice. Girare l'anello in direzione
antioraria per rimuoverlo.
3.
Anello a cupola
I-16
Circa 100 mm
2.
Cavo della fornitura di
alimentazione
Contrassegno
della posizione
4.
Rimuovere la cassa esterna.
(Questo metodo non necessita di una cassa
esterna.)
A
Allentare la vite di fissaggio della cassa
esterna con un cacciavite
B
Per rimuoverla, girare la videocamera in
direzione antioraria
5.
Smontare il filo di prevenzione delle
cadute fornito
Svitare la vite di montaggio per il filo di
prevenzione delle cadute, sul retro della
videocamera
6.
Allentare la vite di fissaggio di pan
(panoramica).
AVVERTIMENTO:
Lo spostamento della lente, senza
l'allentamento della vite di fissaggio di pan,
potrebbe danneggiare la lente.
7.
Impostare gli interruttori per le immagini
video.
(TK-C215V4 A punto 8)
(TK-C215V12 A punto 10)
(TK-C210FW A punto 12)
7.
4.
B
Guarnizione
*TK-C215V4 è usato nella precedente illustrazione
4.
Vite di fissaggio di pan
(panoramica)
A
Videocamera
Vite di fissaggio
5.
