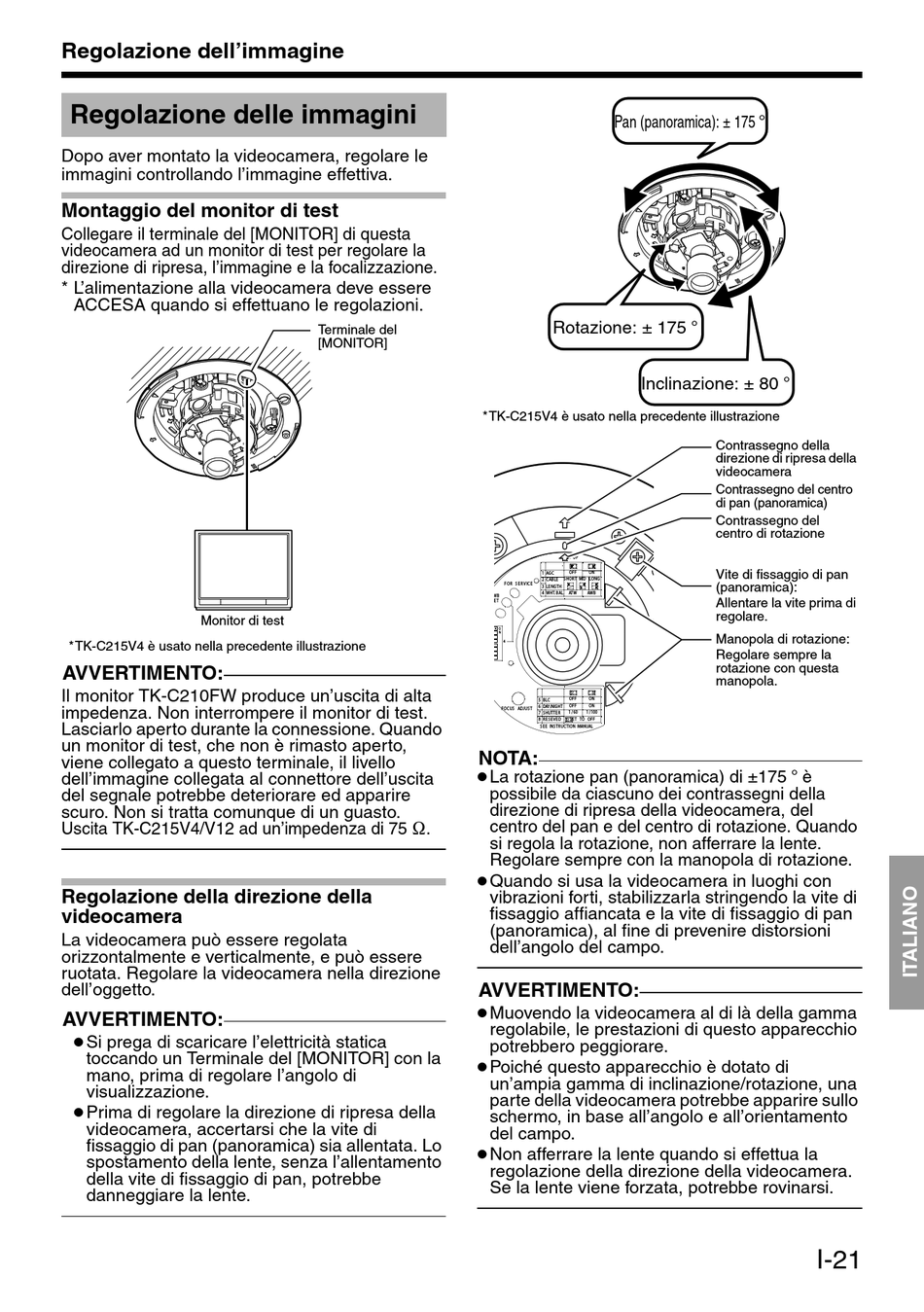

Regolazione dell'immagine
Regolazione delle immagini
Dopo aver montato la videocamera, regolare le
immagini controllando l'immagine effettiva.
Montaggio del monitor di test
Collegare il terminale del [MONITOR] di questa
videocamera ad un monitor di test per regolare la
direzione di ripresa, l'immagine e la focalizzazione.
* L'alimentazione alla videocamera deve essere
ACCESA quando si effettuano le regolazioni.
Monitor di test
*TK-C215V4 è usato nella precedente illustrazione
AVVERTIMENTO:
Il monitor TK-C210FW produce un'uscita di alta
impedenza. Non interrompere il monitor di test.
Lasciarlo aperto durante la connessione. Quando
un monitor di test, che non è rimasto aperto,
viene collegato a questo terminale, il livello
dell'immagine collegata al connettore dell'uscita
del segnale potrebbe deteriorare ed apparire
scuro. Non si tratta comunque di un guasto.
Uscita TK-C215V4/V12 ad un'impedenza di 75 K.
Regolazione della direzione della
videocamera
La videocamera può essere regolata
orizzontalmente e verticalmente, e può essere
ruotata. Regolare la videocamera nella direzione
dell'oggetto.
AVVERTIMENTO:
● Si prega di scaricare l'elettricità statica
toccando un Terminale del [MONITOR] con la
mano, prima di regolare l'angolo di
visualizzazione.
● Prima di regolare la direzione di ripresa della
videocamera, accertarsi che la vite di
fissaggio di pan (panoramica) sia allentata. Lo
spostamento della lente, senza l'allentamento
della vite di fissaggio di pan, potrebbe
danneggiare la lente.
Terminale del
[MONITOR]
*TK-C215V4 è usato nella precedente illustrazione
NOTA:
● La rotazione pan (panoramica) di ±175 è
possibile da ciascuno dei contrassegni della
direzione di ripresa della videocamera, del
centro del pan e del centro di rotazione. Quando
si regola la rotazione, non afferrare la lente.
Regolare sempre con la manopola di rotazione.
● Quando si usa la videocamera in luoghi con
vibrazioni forti, stabilizzarla stringendo la vite di
fissaggio affiancata e la vite di fissaggio di pan
(panoramica), al fine di prevenire distorsioni
dell'angolo del campo.
AVVERTIMENTO:
● Muovendo la videocamera al di là della gamma
regolabile, le prestazioni di questo apparecchio
potrebbero peggiorare.
● Poiché questo apparecchio è dotato di
un'ampia gamma di inclinazione/rotazione, una
parte della videocamera potrebbe apparire sullo
schermo, in base all'angolo e all'orientamento
del campo.
● Non afferrare la lente quando si effettua la
regolazione della direzione della videocamera.
Se la lente viene forzata, potrebbe rovinarsi.
Pan (panoramica): ± 175
Rotazione: ± 175
Inclinazione: ± 80
UP
OFF
ON
1
AGC
SHORT MID LONG
2
CABLE
FOR S E R VIC E
3
LENGTH
4
WHT. BAL.
ATW
AWB
WB
ET
O
N
4
OFF
ON
5
BLC
OFF
ON
6
DAY/NIGHT
FOCUS ADJUST
1 /60
1 /100
7
SHUTTER
8
R ESEVED
SET TO OFF
SEE INSTRUCTION MANUAL
Contrassegno della
direzione di ripresa della
videocamera
Contrassegno del centro
di pan (panoramica)
Contrassegno del
centro di rotazione
Vite di fissaggio di pan
(panoramica):
Allentare la vite prima di
regolare.
Manopola di rotazione:
Regolare sempre la
rotazione con questa
manopola.
I-21
