Anillo
adaptador
1.
Acoplar
desde el
techo
3.
Dispositivo
anticaídas
(no facilitado)
*TK-C215V4 se utiliza en la figura anterior
4.
Conecte el cable de señal de vídeo.
(A p. 12)
Baje la cubierta de protección y conecte los
conectores. Tras la conexión, vuelva a
colocar la cubierta de protección a fin de
cubrir los conectores.
5.
Conecte el cable de entrada de suministro
eléctrico. (A p. 13)
6.
Instale el núcleo de ferrita (TK-C210FW
sólo) (A p. 12)
7.
Conecte el cable de la alarma.
(TK-C215V12 sólo) (A p. 13)
8.
Enrolle cinta aislante alrededor de los
cables.
4.
Cubierta de
protección
*TK-C215V12 se utiliza en la figura anterior
Tornillos para
montaje de caja
externa
Inferior a 3 mm
2.
Asegúrese de
aflojar el tornillo.
Cable de señal de alarma
(TK-C215V12 sólo)
5.7.
Soldadura o rizado
Cinta aislante
Envolver con cinta
8.
Cable de entrada de
suministro eléctrico

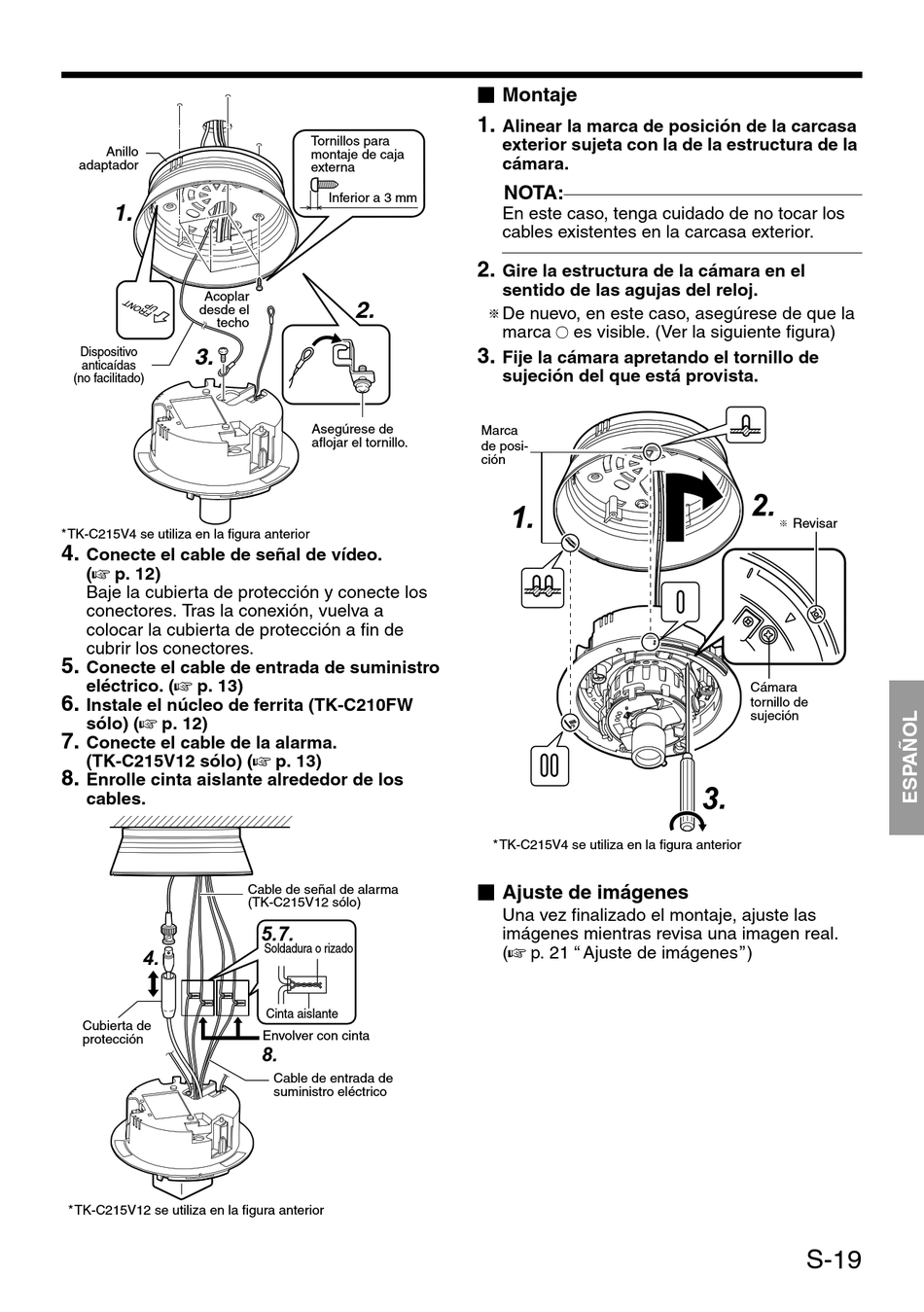

Montaje
1.
Alinear la marca de posición de la carcasa
exterior sujeta con la de la estructura de la
cámara.
NOTA:
En este caso, tenga cuidado de no tocar los
cables existentes en la carcasa exterior.
2.
Gire la estructura de la cámara en el
sentido de las agujas del reloj.
T De nuevo, en este caso, asegúrese de que la
marca X es visible. (Ver la siguiente figura)
3.
Fije la cámara apretando el tornillo de
sujeción del que está provista.
Marca
de posi-
ción
1.
*TK-C215V4 se utiliza en la figura anterior
Ajuste de imágenes
Una vez finalizado el montaje, ajuste las
imágenes mientras revisa una imagen real.
(A p. 21 AAjuste de imágenesB)
2.
T Revisar
Cámara
tornillo de
sujeción
3.
