Das Hauptprogramm-
4
Fenster
4
Nach dem Starten von MX_SCOPE erscheint das Hauptprogramm-Fenster (Bild 2). Es beinhaltet
im oberen Teil die Menüleiste. Die einzelnen Programmfunktionen können Sie mit der Maus bzw.
per Tastatureingabe in Anlehnung an den SAA-Standard aktivieren. Unmittelbar unter der Menülei-
ste erscheint eine Status-Informationszeile, die Auskunft über Programmversion und Programm-
status liefert. Den größten Teil des Bildschirms nimmt der Oszilloskop-Anzeigebereich ein, der für
die grafische Darstellung der Meßdaten zuständig ist. In der unteren Hälfte befinden sich die
Bedien- und Anzeigenelemente für die Analyse der Meßdaten.

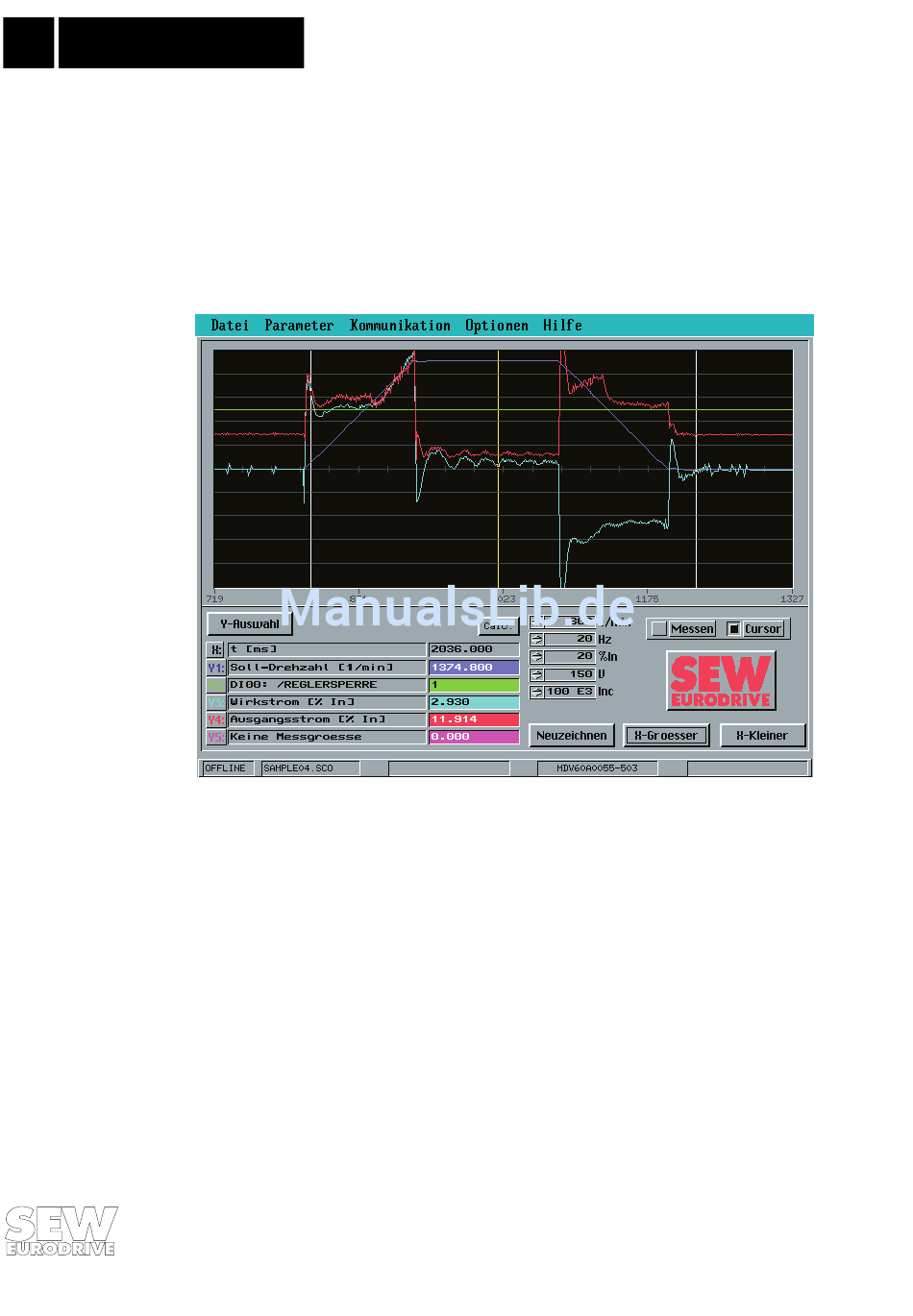

Bild 2: Das Hauptprogramm-Fenster
4.1
Diese Zeile gibt folgende Informationen:
• Das Programm arbeitet im Lokal-Modus (=OFFLINE) oder hat Verbindung zum MOVIDRIVE
(=ONLINE).
• Die eingestellte MOVIDRIVE
• Betriebszustand des MOVIDRIVE
• MOVIDRIVE
• Signatur, im Programm MX_SHELL editierbar (max. 16 Zeichen).
4.2
Der Oszilloskop-Anzeigebereich nimmt den größten Teil des Bildschirms in Anspruch. Analog zum
realen Aufbau eines Oszilloskops ist der Anzeigebereich vertikal in 10 Bereiche (Divisions) unter-
teilt. Die horizontale Aufteilung ist von der Anzahl der dargestellten Meßdaten abhängig.
Maximal können 5 Kanäle gleichzeitig dargestellt werden. Auf der X-Achse ist ein Zeitmaßstab dar-
gestellt. Die Y-Achse ist nicht beschriftet, da Meßwerte mit unterschiedlichen Meßbereichen/Ein-
heiten angezeigt werden können. Generell bildet die Mittellinie die absolute Nullinie für alle
10
Das Hauptprogramm-Fenster
Status- und Informationszeile
®
®
-Typ
Anzeigebereich
-Adresse.
®
, z.B. REGLERSPERRE, FREIGABE, TECHNOLOG. OPTION.
01324BDE
®
MX_SCOPE
