Das Hauptprogramm-
4
Fenster
Der Abtastzeitpunkt auf der X-Achse kann mit der Verschiebung des gelben Meßwert-Cursors
angewählt werden. Auf der Meßwert-Anzeige erscheinen daraufhin die Werte der zu diesem Zeit-
punkt aufgezeichneten Meßgrößen der Kanäle Y1 bis Y5.
Element-Name Bedeutung
X:
Y1:
Y2:
Y3:
Y4:
Y5:
Tabelle 3
4.3
Die Auswahl der Meßgrößen, die grafisch dargestellt werden sollen, erfolgt mit dem Betätigen der
Schaltfläche "Y-Auswahl". Daraufhin erscheint das Fenster "Messwert-Auswahl" (Bild 3).
Es beinhaltet ein Auswahlfenster, in denen alle darstellbaren Meßgrößen aufgelistet sind. Sie kön-
nen nun die fünf Meßwert-Kanäle mit je einer Meßgröße belegen bzw. ausschalten (Keine Mess-
groesse).
Zur Darstellung einzelner Klemmensignale müssen Sie zunächst die Meßgröße Ein-/Ausgangs-
klemmen anwählen. Daraufhin erscheint ein neues Fenster, in dem alle Klemmen aufgeführt sind.
Nun können Sie eine spezielle Klemme auswählen. Das Signal, mit dem die Ein-/Ausgangsklemme
belegt ist, ist jetzt als Meßgröße im Auswahlfenster eingetragen..

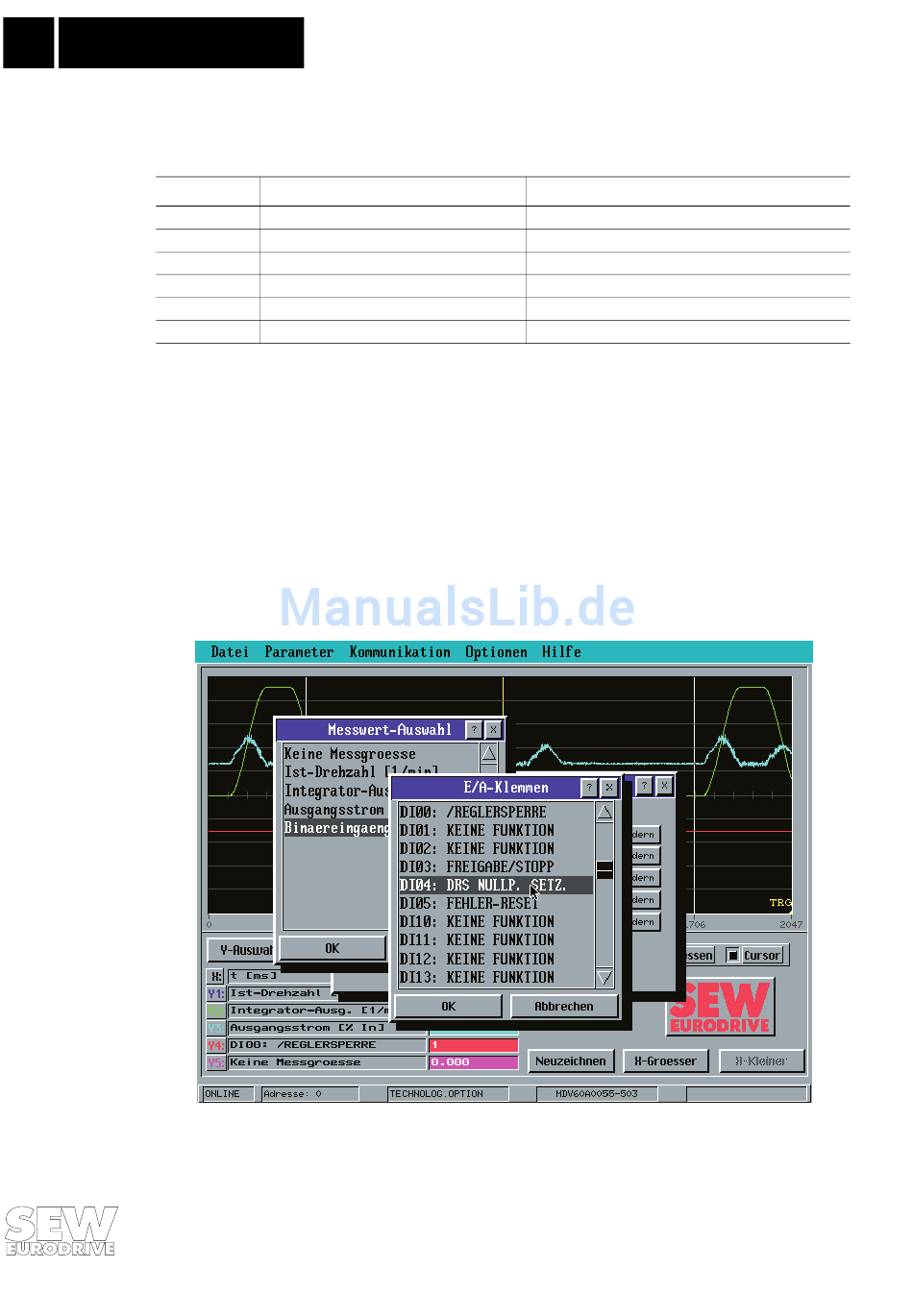

Bild 3: Das Fenster "Meßkurven-Auswahl"
12
Zeitachse
Meßgröße auf Kanal Y1 (Farbe blau)
Meßgröße auf Kanal Y2 (Farbe grün)
Meßgröße auf Kanal Y3 (Farbe türkis)
Meßgröße auf Kanal Y4 (Farbe rot)
Meßgröße auf Kanal Y5 (Farbe violett)
Meßwert-Auswahl
Meßwert-Anzeige
aktueller X-Wert des Meß-Cursors
aktueller Y1-Meßwert
aktueller Y2-Meßwert
aktueller Y3-Meßwert
aktueller Y4-Meßwert
aktueller Y5-Meßwert
