Installation
MXSCOPGB.UIT
MXSCOPGB.UIR
PRINTER .DAT
SAMPLE_*.SCO
3.4
Wechseln Sie in das MX_SCOPE-Verzeichnis:
C:\MX_SCOPE>MX_SCOPE <Enter>
Es werden keine zusätzlichen Parameter ausgewertet. Da MX_SCOPE einen Großteil des Haupt-
speichers benötigt (mind. 570 KByte), können Probleme mit speicherresidenten Programmen auf-
treten. Um möglichst viel Arbeitsspeicher zur Verfügung stellen zu können, sollten Sie MX_SCOPE
nicht aus anderen Programmen heraus starten (wie z.B. PCSHELL, NC, DOSSHELL, Windows Dos-
Box).
3.5
Alle Fenster von MX_SCOPE, die eine rote Kopfzeile aufweisen, nutzen die Kommunikationsverbin-
dung zum Umrichter MOVIDRIVE
erkennen Sie daran, daß die entsprechenden Schaltelemente in diesen Fenstern nicht aktiviert sind
und damit kontrastarm (gesperrt) dargestellt werden. Die eingestellten Werte entsprechen dann
nicht den realen Werten, es werden dann Ersatzwerte angezeigt. Bei fehlender bzw. gestörter Ver-
bindung prüfen Sie bitte, ob Sie nachfolgende Einstellungen/Voraussetzungen beachtet haben.
Schnittstellenkabel

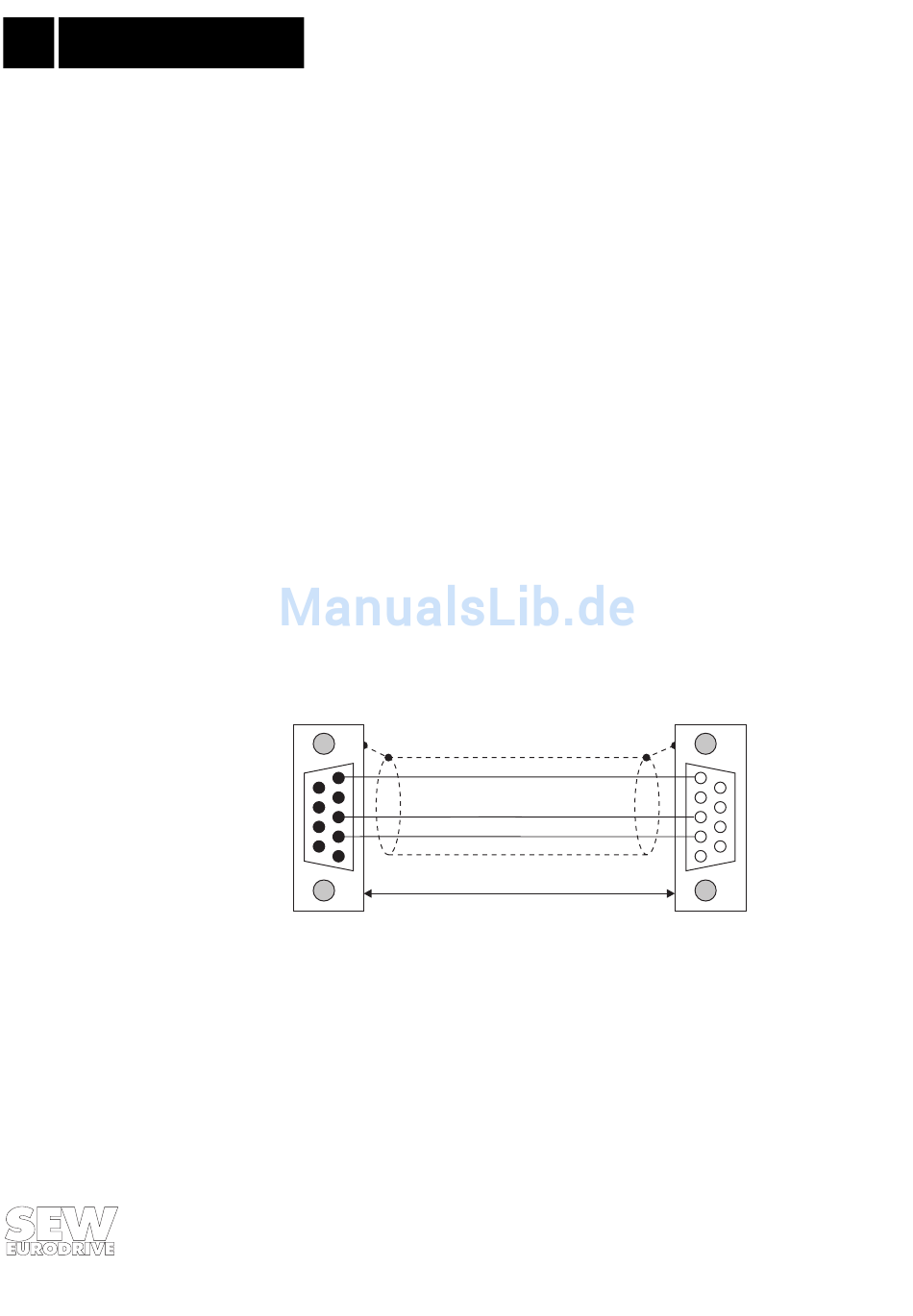

Bild 1: Verbindung MOVIDRIVE
PC-Schnittstelle
Stellen Sie sicher, daß das serielle Schnittstellenkabel an der richtigen COM-Schnittstelle des PCs
angeschlossen ist. Prüfen Sie, ob im Menüpunkt [Kommunikation] / [PC-Schnittstelle] die richtige
COM-Schnittstelle eingestellt ist.
Kommunikations-Adresse
Beim Anschluß mehrerer MOVIDRIVE
Schnittstelle müssen an den Geräten unterschiedliche Adressen (P810) eingestellt werden. Es sind
die Adressen 0...99 zulässig. Überprüfen Sie im Fenster [Kommunikation] / [Verbinden], ob alle
angeschlossenen Geräte erreichbar sind.
8
Textdatei für MX_SCOPE (englisch)
Ressource-Datei für MX_SCOPE (englisch)
Datei mit Liste der Druckertreiber
Musterdateien mit MX_SCOPE-Meßdaten
MX_SCOPE starten
Serielle Kommunikationsverbindung
Anschluß an USS21A (MOVIDRIVE )
5
3
2
9poliger Sub-D-Stecker
®
- PC über RS-232
®
. Eine fehlende bzw. gestörte Kommunikationsverbindung
®
GND (Masse)
TxD
RxD
max. 5 m (16.5 ft)
®
-Geräte (Mehrpunkt-Verbindungen) über die RS-485-
Anschluß am PC (COM1-4)
5
3
2
9polige Sub-D-Buchse
00996ADE
MX_SCOPE
