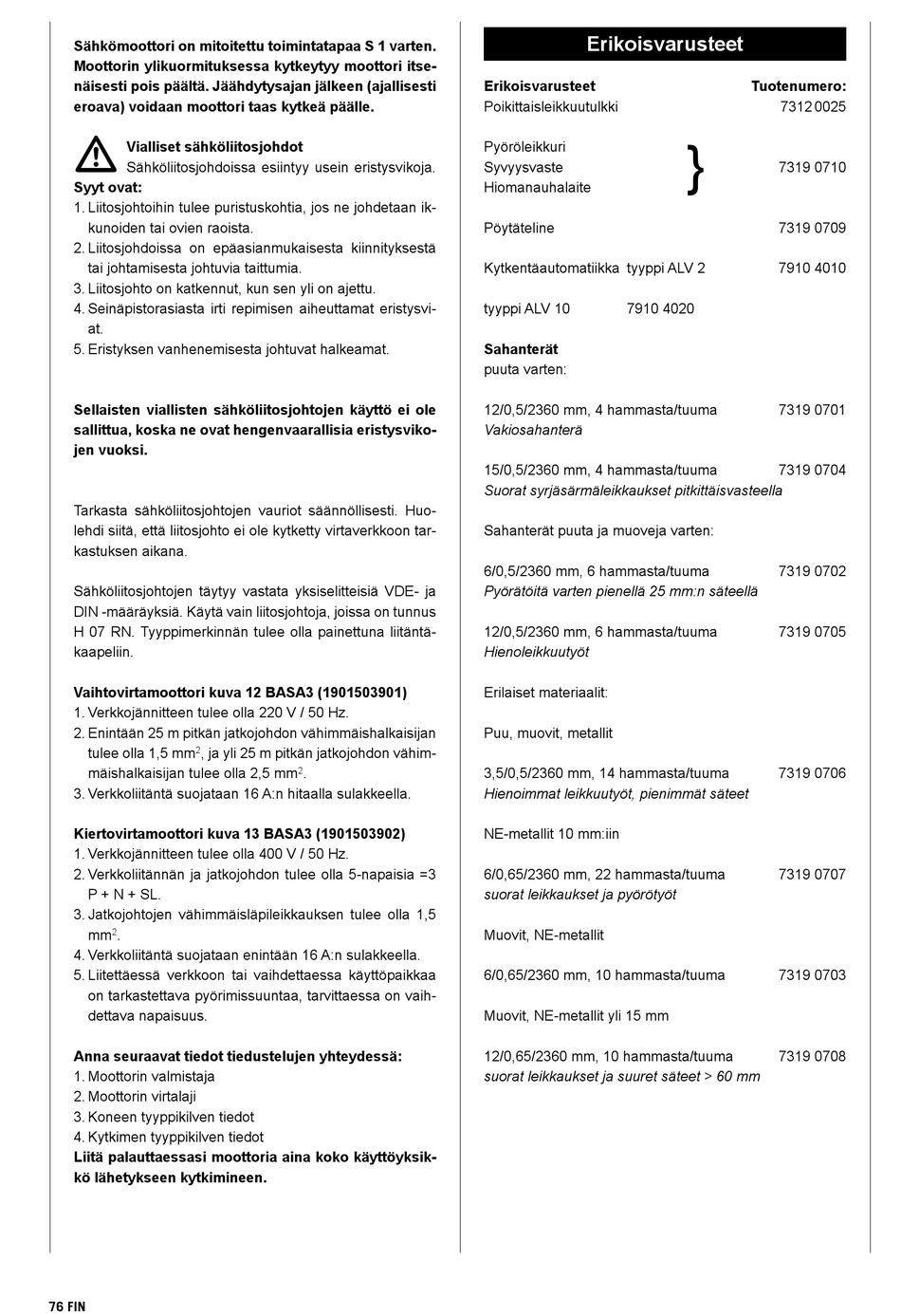

Sähkömoottori on mitoitettu toimintatapaa S 1 varten.
Moottorin ylikuormituksessa kytkeytyy moottori itse-
näisesti pois päältä. Jäähdytysajan jälkeen (ajallisesti
eroava) voidaan moottori taas kytkeä päälle.

Vialliset sähköliitosjohdot
Sähköliitosjohdoissa esiintyy usein eristysvikoja.
Syyt ovat:
1. Liitosjohtoihin tulee puristuskohtia, jos ne johdetaan ik-
kunoiden tai ovien raoista.
2. Liitosjohdoissa on epäasianmukaisesta kiinnityksestä
tai johtamisesta johtuvia taittumia.
3. Liitosjohto on katkennut, kun sen yli on ajettu.
4. Seinäpistorasiasta irti repimisen aiheuttamat eristysvi-
at.
5. Eristyksen vanhenemisesta johtuvat halkeamat.
Sellaisten viallisten sähköliitosjohtojen käyttö ei ole
sallittua, koska ne ovat hengenvaarallisia eristysviko-
jen vuoksi.
Tarkasta sähköliitosjohtojen vauriot säännöllisesti. Huo-
lehdi siitä, että liitosjohto ei ole kytketty virtaverkkoon tar-
kastuksen aikana.
Sähköliitosjohtojen täytyy vastata yksiselitteisiä VDE- ja
DIN -määräyksiä. Käytä vain liitosjohtoja, joissa on tunnus
H 07 RN. Tyyppimerkinnän tulee olla painettuna liitäntä-
kaapeliin.
Vaihtovirtamoottori kuva 12 BASA3 (1901503901)
1. Verkkojännitteen tulee olla 220 V / 50 Hz.
2. Enintään 25 m pitkän jatkojohdon vähimmäishalkaisijan
tulee olla 1,5 mm , ja yli 25 m pitkän jatkojohdon vähim-
2
mäishalkaisijan tulee olla 2,5 mm
3. Verkkoliitäntä suojataan 16 A:n hitaalla sulakkeella.
Kiertovirtamoottori kuva 13 BASA3 (1901503902)
1. Verkkojännitteen tulee olla 400 V / 50 Hz.
2. Verkkoliitännän ja jatkojohdon tulee olla 5-napaisia =3
P + N + SL.
3. Jatkojohtojen vähimmäisläpileikkauksen tulee olla 1,5
mm 2 .
4. Verkkoliitäntä suojataan enintään 16 A:n sulakkeella.
5. Liitettäessä verkkoon tai vaihdettaessa käyttöpaikkaa
on tarkastettava pyörimissuuntaa, tarvittaessa on vaih-
dettava napaisuus.
Anna seuraavat tiedot tiedustelujen yhteydessä:
1. Moottorin valmistaja
2. Moottorin virtalaji
3. Koneen tyyppikilven tiedot
4. Kytkimen tyyppikilven tiedot
Liitä palauttaessasi moottoria aina koko käyttöyksik-
kö lähetykseen kytkimineen.
76 FIN
2 .
Erikoisvarusteet
Erikoisvarusteet
Poikittaisleikkuutulkki
Pyöröleikkuri
Syvyysvaste
Hiomanauhalaite
Pöytäteline
Kytkentäautomatiikka tyyppi ALV 2
tyyppi ALV 10 7910 4020
Sahanterät
puuta varten:
12/0,5/2360 mm, 4 hammasta/tuuma
Vakiosahanterä
15/0,5/2360 mm, 4 hammasta/tuuma
Suorat syrjäsärmäleikkaukset pitkittäisvasteella
Sahanterät puuta ja muoveja varten:
6/0,5/2360 mm, 6 hammasta/tuuma
Pyörätöitä varten pienellä 25 mm:n säteellä
12/0,5/2360 mm, 6 hammasta/tuuma
Hienoleikkuutyöt
Erilaiset materiaalit:
Puu, muovit, metallit
3,5/0,5/2360 mm, 14 hammasta/tuuma
Hienoimmat leikkuutyöt, pienimmät säteet
NE-metallit 10 mm:iin
6/0,65/2360 mm, 22 hammasta/tuuma
suorat leikkaukset ja pyörötyöt
Muovit, NE-metallit
6/0,65/2360 mm, 10 hammasta/tuuma
Muovit, NE-metallit yli 15 mm
12/0,65/2360 mm, 10 hammasta/tuuma
suorat leikkaukset ja suuret säteet > 60 mm
Tuotenumero:
7312 0025
}
7319 0710
7319 0709
7910 4010
7319 0701
7319 0704
7319 0702
7319 0705
7319 0706
7319 0707
7319 0703
7319 0708
