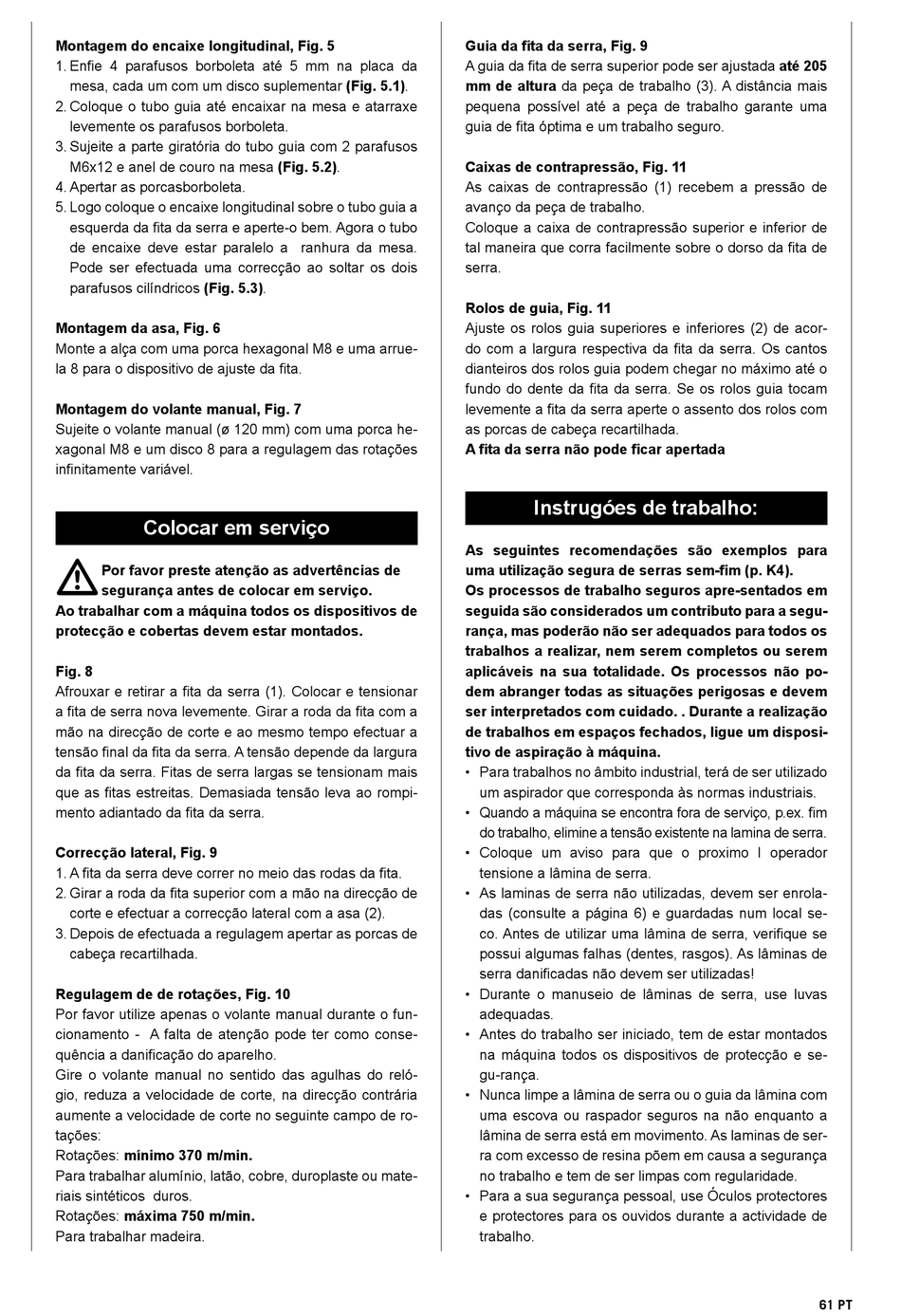

Montagem do encaixe longitudinal, Fig. 5
1. Enfie 4 parafusos borboleta até 5 mm na placa da
mesa, cada um com um disco suplementar (Fig. 5.1).
2. Coloque o tubo guia até encaixar na mesa e atarraxe
levemente os parafusos borboleta.
3. Sujeite a parte giratória do tubo guia com 2 parafusos
M6x12 e anel de couro na mesa (Fig. 5.2).
4. Apertar as porcasborboleta.
5. Logo coloque o encaixe longitudinal sobre o tubo guia a
esquerda da fita da serra e aperte-o bem. Agora o tubo
de encaixe deve estar paralelo a ranhura da mesa.
Pode ser efectuada uma correcção ao soltar os dois
parafusos cilíndricos (Fig. 5.3).
Montagem da asa, Fig. 6
Monte a alça com uma porca hexagonal M8 e uma arrue-
la 8 para o dispositivo de ajuste da fita.
Montagem do volante manual, Fig. 7
Sujeite o volante manual (ø 120 mm) com uma porca he-
xagonal M8 e um disco 8 para a regulagem das rotações
infinitamente variável.
Colocar em serviço

Por favor preste atenção as advertências de
segurança antes de colocar em serviço.
Ao trabalhar com a máquina todos os dispositivos de
protecção e cobertas devem estar montados.
Fig. 8
Afrouxar e retirar a fita da serra (1). Colocar e tensionar
a fita de serra nova levemente. Girar a roda da fita com a
mão na direcção de corte e ao mesmo tempo efectuar a
tensão final da fita da serra. A tensão depende da largura
da fita da serra. Fitas de serra largas se tensionam mais
que as fitas estreitas. Demasiada tensão leva ao rompi-
mento adiantado da fita da serra.
Correcção lateral, Fig. 9
1. A fita da serra deve correr no meio das rodas da fita.
2. Girar a roda da fita superior com a mão na direcção de
corte e efectuar a correcção lateral com a asa (2).
3. Depois de efectuada a regulagem apertar as porcas de
cabeça recartilhada.
Regulagem de de rotações, Fig. 10
Por favor utilize apenas o volante manual durante o fun-
cionamento - A falta de atenção pode ter como conse-
quência a danificação do aparelho.
Gire o volante manual no sentido das agulhas do reló-
gio, reduza a velocidade de corte, na direcção contrária
aumente a velocidade de corte no seguinte campo de ro-
tações:
Rotações: mínimo 370 m/min.
Para trabalhar alumínio, latão, cobre, duroplaste ou mate-
riais sintéticos duros.
Rotações: máxima 750 m/min.
Para trabalhar madeira.
Guia da fita da serra, Fig. 9
A guia da fita de serra superior pode ser ajustada até 205
mm de altura da peça de trabalho (3). A distância mais
pequena possível até a peça de trabalho garante uma
guia de fita óptima e um trabalho seguro.
Caixas de contrapressão, Fig. 11
As caixas de contrapressão (1) recebem a pressão de
avanço da peça de trabalho.
Coloque a caixa de contrapressão superior e inferior de
tal maneira que corra facilmente sobre o dorso da fita de
serra.
Rolos de guia, Fig. 11
Ajuste os rolos guia superiores e inferiores (2) de acor-
do com a largura respectiva da fita da serra. Os cantos
dianteiros dos rolos guia podem chegar no máximo até o
fundo do dente da fita da serra. Se os rolos guia tocam
levemente a fita da serra aperte o assento dos rolos com
as porcas de cabeça recartilhada.
A fita da serra não pode ficar apertada
Instrugóes de trabalho:
As seguintes recomendações são exemplos para
uma utilização segura de serras sem-fim (p. K4).
Os processos de trabalho seguros apre-sentados em
seguida são considerados um contributo para a segu-
rança, mas poderão não ser adequados para todos os
trabalhos a realizar, nem serem completos ou serem
aplicáveis na sua totalidade. Os processos não po-
dem abranger todas as situações perigosas e devem
ser interpretados com cuidado. . Durante a realização
de trabalhos em espaços fechados, ligue um disposi-
tivo de aspiração à máquina.
• Para trabalhos no âmbito industrial, terá de ser utilizado
um aspirador que corresponda às normas industriais.
• Quando a máquina se encontra fora de serviço, p.ex. fim
do trabalho, elimine a tensão existente na lamina de serra.
• Coloque um aviso para que o proximo I operador
tensio ne a lâmina de serra.
• As laminas de serra não utilizadas, devem ser enrola-
das (consulte a página 6) e guardadas num local se-
co. Antes de utilizar uma lâmina de serra, verifique se
possui algumas falhas (dentes, rasgos). As lâminas de
serra danificadas não devem ser utilizadas!
• Durante o manuseio de lâminas de serra, use luvas
adequadas.
• Antes do trabalho ser iniciado, tem de estar montados
na máquina todos os dispositivos de protecção e se-
gu-rança.
• Nunca limpe a lâmina de serra ou o guia da lâmina com
uma escova ou raspador seguros na não enquanto a
lâmina de serra está em movimento. As laminas de ser-
ra com excesso de resina põem em causa a segurança
no trabalho e tem de ser limpas com regularidade.
• Para a sua segurança pessoal, use Óculos protectores
e protectores para os ouvidos durante a actividade de
trabalho.
