Systemarchitektur

Die Steuerungsarchitektur besteht insgesamt aus folgenden Bestandteilen:



Ein MicroTech III Hauptcontroller



E/A-Erweiterungsmodule je nach Bedarf und abhängig von der Konfiguration der

Einheit



Optionale BAS-Schnittstelle (BAS = Gebäudeverwaltungssystem) gemäß Auswahl

BAS Interface (Bacnet, Lon, Modbus)

Microtech III Main Controller

Peripheral Bus

I/O Extension Cool/Heat Switch

I/O Extension Fans Circuit 2

I/O Extension Fans Circuit 3

I/O Extension Compressor 1

I/O Extension EXV 1

I/O Extension Compressor 2

I/O Extension EXV 2

I/O Extension Compressor 3

I/O Extension EXV 3

D–EOMWC00A07-16DE

- 9 -

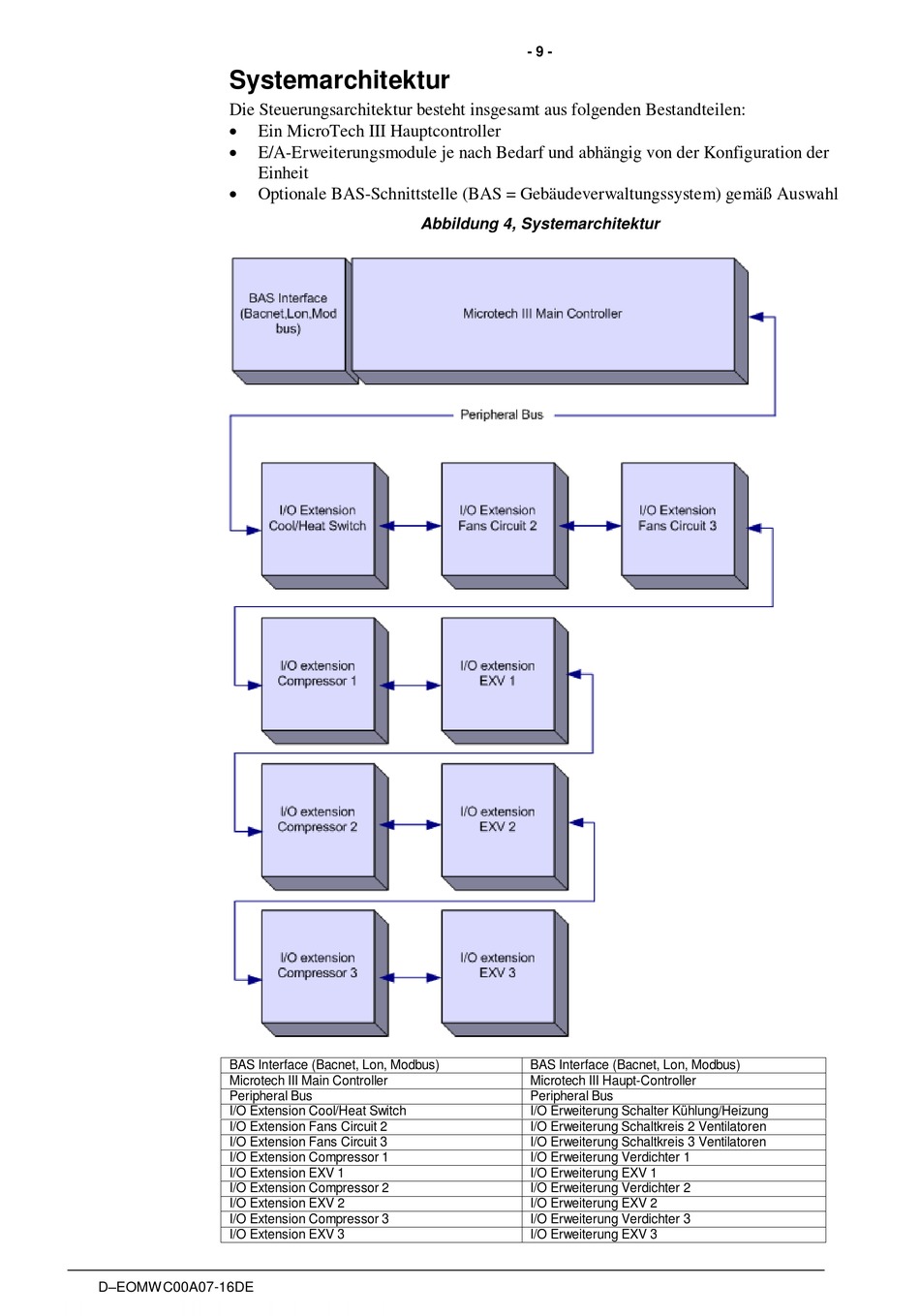

Abbildung 4, Systemarchitektur

BAS Interface (Bacnet, Lon, Modbus)

Microtech III Haupt-Controller

Peripheral Bus

I/O Erweiterung Schalter Kühlung/Heizung

I/O Erweiterung Schaltkreis 2 Ventilatoren

I/O Erweiterung Schaltkreis 3 Ventilatoren

I/O Erweiterung Verdichter 1

I/O Erweiterung EXV 1

I/O Erweiterung Verdichter 2

I/O Erweiterung EXV 2

I/O Erweiterung Verdichter 3

I/O Erweiterung EXV 3
