Allgemeine Beschreibung
Die Schalttafel befindet sich an der Frontseite der Einheit am Ende des Verdichters. Es gibt
drei Türen. Die Schalttafel befindet sich hinter der linken Tür. Der Hauptverteilerkasten
befindet sich hinter der mittleren und der rechten Tür.
Allgemeine Beschreibung
Das MicroTech III -Steuersystem besteht aus einem Controller mit Mikroprozessor und einer
Reihe von Erweiterungsmodulen - die je nach Größe der Einheit und deren Ausgestaltung
variieren. Das Steuerungssystem überwacht und steuert die Funktionen, die zu zu einem
kontrollierten und effizienten Betrieb des Chillers erforderlich sind.
Der Bediener kann alle wichtigen Betriebsdaten über das Display einsehen, das sich auf dem
Hauptcontroller befindet. Zusätzlich zu den normalen Vorgängen zur Steuerung des Betriebs
vollzieht das MicroTech III-Steuerungssystem auch korrigierende Maßnahmen, wenn die
Betriebsbedingungen des Chillers außerhalb der normalen Grenzen liegen. Bei einem Fehler
schaltet der Controller den Verdichter oder die gesamte Einheit ab und gibt einen Alarm aus.
Das System ist passwortgeschützt, so dass nur befugtes Personal Zugriff hat. Für Bediener
ohne Passwort sind nur einige Grundinformationen einsehbar, und nur einige
Alarmmeldungen können ohne Passwort zurückgesetzt werden. Einstellungen können von
ihnen nicht geändert werden.
Layout der Betriebssteuerungen

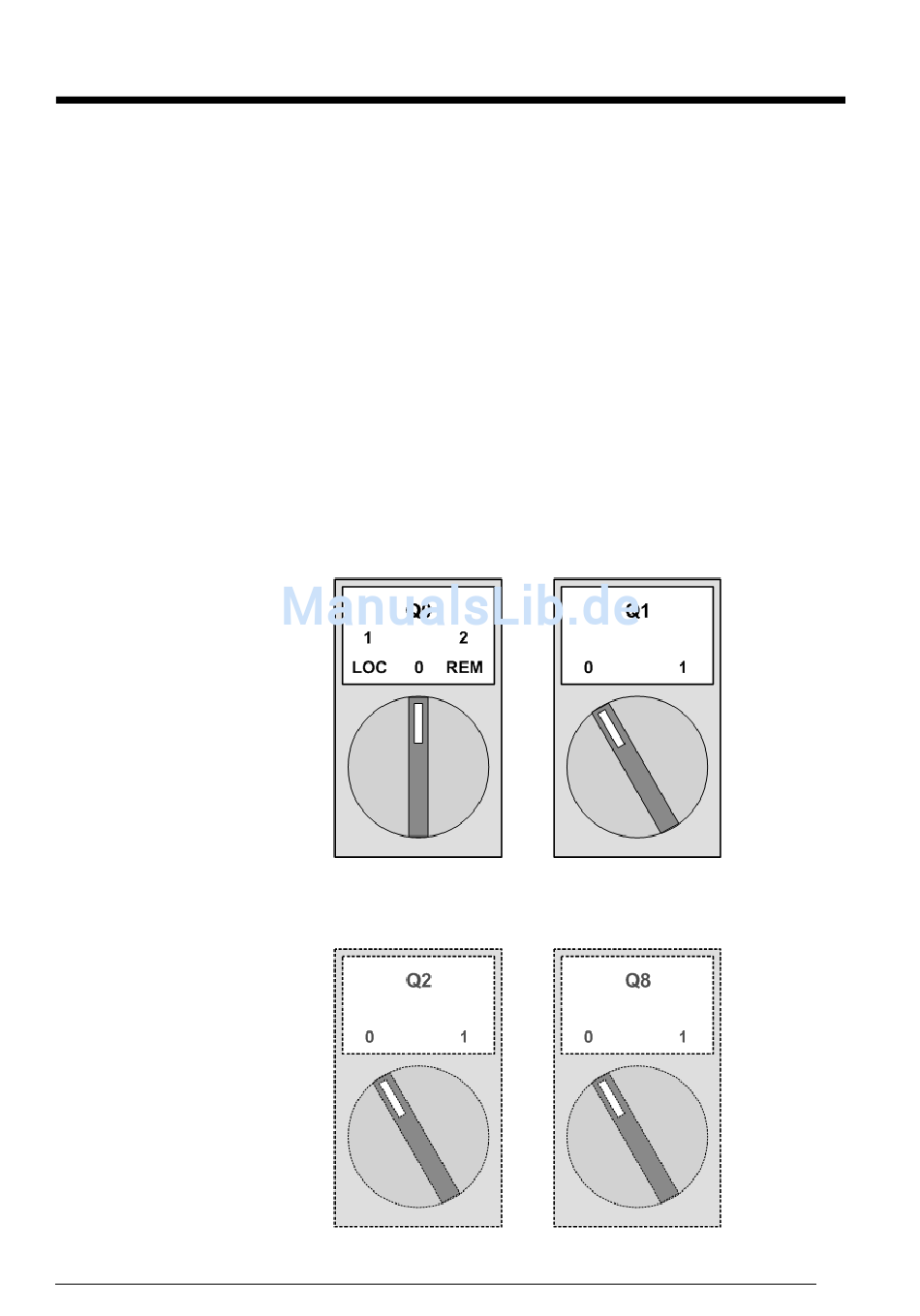

Abbildung 1, Betriebssteuerungen
- 6 -
Ein-/Aus-Schalter
Einheit
Verdichter Nr. 2
Ein-/Aus-Schalter
Verdichter Nr. 1
Ein-/Aus-Schalter
Schalter
Heizung/Kühlung
D–EOMWC00A07-16DE
