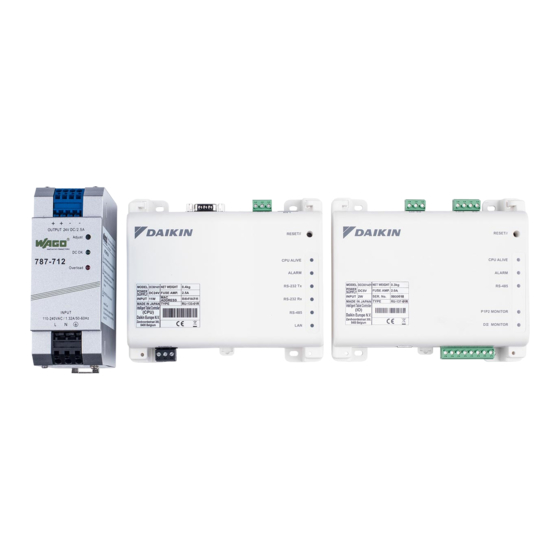

Daikin DCC601A51 Referenz Für Installateure

Intelligent tablet controller
Vorschau ausblenden Andere Handbücher für DCC601A51:
Inhaltsverzeichnis

Werbung

Referenz für Installateure
intelligent Tablet Controller
DCC601A51

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Daikin DCC601A51

  • Seite 1 Referenz für Installateure intelligent Tablet Controller DCC601A51...
  • Seite 2: Inhaltsverzeichnis

    Die Stromversorgung für alle Module anschließen ..................22 7.2.4 Das LAN-Kabel anschließen ..........................23 Über die Installation des von Daikin gelieferten Routers ....................23 8 Inbetriebnahme Setup des intelligent Tablet Controller bei Inbetriebnahme ..................25 Mindestanforderungen für die Inbetriebnahme......................25 Backup-Batterie einschalten............................
  • Seite 3 Weitere Spezifikationen des intelligent Tablet Controller..................... 79 14.6 Setup-Schema des intelligent Tablet Controller ......................80 14.7 Anforderungen an Computer für Inbetriebnahme ......................81 14.8 Standard-Passwörter für die Tools ..........................81 DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 4: Informationen Zu Diesem Dokument

    Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler verfügbar sein. Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals. Technische Konstruktionsdaten ▪...
  • Seite 5: Allgemeine Sicherheitsvorkehrungen

    Sie sich an Ihren Händler. WARNUNG Unsachgemäßes Installieren oder Anbringen des Gerätes oder von Zubehörteilen kann zu Stromschlag, Kurzschluss, Leckagen, Brand und weiteren Schäden führen. Verwenden Sie nur von Daikin hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F –...
  • Seite 6: Installationsort

    Allgemeine Sicherheitsvorkehrungen WARNUNG Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin Dokumentation aufgeführten Anweisungen). VORSICHT Tragen Sie während der Installation und Wartung des Systems angemessene persönliche Schutzausrüstungen (Schutzhandschuhe, Sicherheitsbrille etc.).
  • Seite 7 Anschlüsse aller elektrischen Komponenten und jeder Anschluss innerhalb des Elektrokastens ordnungsgemäß und sicher hergestellt sind. ▪ Stellen Sie vor dem ersten Einschalten des Geräts sicher, dass alle Abdeckungen geschlossen sind. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 8: Besondere Sicherheitshinweise Für Installateure

    Verwaltungspunkte mit dem Status Unter Wartung (Under Maintenance): ▪ können vom intelligent Tablet Controller NICHT gesteuert werden, ▪ können NICHT überwacht werden und ▪ können NICHT als Ziel für automatische Steuerungsfunktionen festgelegt werden. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 9 Tablet Controller"  [   79] angegeben ist. Die interne Batterie darf nur ersetzt werden durch eine Batterie des richtigen Typs. Sonst besteht Explosionsgefahr. Entsorgung verbrauchter Batterien Instruktionen "11 Entsorgung" [  68] befolgen. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 10: Über Die Verpackung

    WAGO Netzteil (1×) d USB-Kabel, 0,5 m (1×) e Installationsanleitung (1×) 4.2 Optionale Ausstattung Folgende optionale Ausstattung ist erhältlich: Gerät Materialnummer / Produktnummer Von Daikin gelieferter ASUS Dual-Band LTE- 4G‑AC68U / Router WLAN-Modem-Router 90IG03R1‑BM200 Von Daikin gelieferter Multi-Touch Panel- CCD‑10W01 /...
  • Seite 11: Systemüberblick

    5.2 Das intelligent Tablet Controller Kit Damit Sie die intelligent Tablet Controller-Lösung in Ihrer Umgebung einrichten können, haben Sie das intelligent Tablet Controller Kit von Daikin erhalten. Das Kit bietet einen zentralen Controller und verbindet die unterstützte Daikin Anlage mit einem lokalen Ethernet-Netzwerk und mit dem Daikin Cloud Service.
  • Seite 12: Zusätzliche Komponenten Bei Der Intelligent Tablet Controller-Lösung

    5.4.1 Von Daikin gelieferter Router (ASUS 4G‑AC68U) Ein optionaler von Daikin gelieferter Router, der benutzt werden kann, um ein WLAN-fähiges LAN einzurichten. Könnte erforderlich sein, wenn sich die Module des intelligent Tablet Controller nicht mit dem lokal vorhandenen LAN verbinden lassen, oder falls dieses kein WLAN bereitstellt, über welches das von Daikin...
  • Seite 13: Vorbereitung

    Platz zu installieren, welcher die in den folgenden Abschnitten beschriebenen Bedingungen erfüllt. 6.3.1 Installationsort und Montagerichtung Stellen Sie sicher, dass der Installationsort die folgenden Anforderungen erfüllt: ▪ Ort: Innen, im Schaltschrank. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 14: Erforderlicher Platz

    Modulen und dem Schaltschrank ein Mindestabstand von 20  mm eingehalten werden. ▪ Beim WAGO Netzteil muss horizontal auf beiden Seiten ein Mindestabstand von 15 mm eingehalten werden. ≥15 ≥15 + + - - ≥20 (mm) a Kabelkanal b Schaltschrank DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 15: Die Anordnung Von Anschlüssen Und Schaltern

    Sie genau, wo Sie das Kabel verlegen wollen und in welcher Reihenfolge Sie die Drähte anschließen, damit der Installationsvorgang nicht kompliziert wird. Weite Informationen Anschließen finden unter "7.2  Elektrische Verkabelung" [  18]. 6.4.1 CPU-Modul DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 16: E/A-Modul

    [LAN] (Grün) Diese LED leuchtet, wenn eine fehlerfreie Verbindung besteht. Die LED blinkt, wenn Daten gesendet / empfangen werden. Status und Betrieb der LEDs (CPU-Modul) Betriebszustand CPU ALIVE ALARM Normal Blinken Stromausfall / Hardware-Fehler Anwendungssoftware nicht installiert Blinken 6.4.2 E/A-Modul DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 17: Anschlüsse

    [DIII MONITOR] (Orange) Diese LED blinkt, wenn DIII-NET Kommunikation stattfindet. Status und Betrieb der LEDs (E/A-Modul) Betriebszustand CPU ALIVE ALARM Normal Blinken Hardware-Fehler Stromausfall Fehler bei Kommunikation zwischen CPU-Modul Blinken und E/A-Modul (für 10 Sekunden oder länger) DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 18: Installation

    4 Bei allen anderen Modulen die zuvor beschriebenen Schritte entsprechend wiederholen. 7.2 Elektrische Verkabelung In diesem Kapitel wird beschrieben, wie Sie die Komponenten des intelligent Tablet Controller Kits mit Geräten von Daikin und anderen Geräten verbinden. WARNUNG ▪ Schalten Sie die Stromversorgung erst EIN, wenn alle Verdrahtungen hergestellt wurden.
  • Seite 19: Anforderungen An Die Verkabelung

    Das WAGO Netzteil ist intern gesichert durch für das WAGO (Anschlussstärke für eine Sicherung mit 2,5 A / 250 V Netzteil maximal 4 mm²) 24 V DC Netzteil Gemäß gesetzlichen — Volldraht oder Litzendraht erlaubt für das CPU- Vorschriften Modul DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 20: An Ein Anderes Gerät Anschließen

    Verkabelung" [  19]. DIII-NET-kompatibles Gerät anschließen DIII-NET ist ein besonderer von Daikin entwickelter Kommunikationsstandard für Klimaanlagen. Mit DIII-NET können Sie mehrere DIII-NET-kompatible Klimageräte zentral steuern, indem Sie diese mit Ihrem intelligent Tablet Controller verbinden. 1 Um die DIII-NET-Kommunikationsleitung zu installieren, benutzen Sie die Anschlüsse F1 und F2 am oberen Teil des E/A-Moduls.
  • Seite 21 Sie können an jeden COM-Anschluss aber jeweils nur bis zu 2 Drähte gleichzeitig anschließen. ▪ Schließen Sie den COM-Anschluss des E/A-Moduls gegebenenfalls an die negative Seite der Geräteanschlüsse an. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 22: Die Stromversorgung Für Alle Module Anschließen

    ▪ verbinden Sie den Anschluss mit der M3 Erdungsschraube an der unteren Seite des WAGO Netzteils. 24 V DC + + - - CPU IF POWER I/O IF 230 V AC DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 23: Das Lan-Kabel Anschließen

    7.3 Über die Installation des von Daikin gelieferten Routers Informationen zur Installation finden Sie in der Anleitung, die zum Lieferumfang des von Daikin gelieferten Routers gehört. Informationen darüber, wann der von Daikin gelieferte Router benutzt wird, finden Sie in "5.4 Zusätzliche Komponenten bei der intelligent Tablet Controller-Lösung" [...
  • Seite 24 Passwort für Router-Konfiguration Nicht festgelegt. Sie legen das Passwort fest, wenn Sie die Funktion "Quick internet setup (Schnelles Setup für Internet (Quick internet setup))" (Schnelles Setup für Internet) des Routers aufrufen. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 25: Inbetriebnahme

    "8.7  Netzwerkeinstellungen konfigurieren (lokales Inbetriebnahme-Tool)" [  32]. ▪ Der intelligent Tablet Controller-App die gesamte beigefügte (Daikin) Ausstattung hinzufügen, siehe "8.8 Verbundene Geräte auf die Schnelle konfigurieren (lokales Inbetriebnahme-Tool)" [  33]. ▪ Falls Sie den Cloud-Verbindungsmodus wählen, registrieren Sie Ihre Geräte beim Daikin Cloud Service.
  • Seite 26: Backup-Batterie Einschalten

    Inbetriebnahme ▪ Die jüngsten Versionen beider Tools gibt es unter https://my.daikin.eu/content/ denv/en_US/home/applications/software-finder/service-software/unit-software/ controls/dcc601a51.html. ▪ Erfragen Ihrem Netzwerkadministrator folgenden Netzwerkinformationen für den intelligent Tablet Controller: der gewünschte Name des intelligent Tablet Controller für das Netzwerk (der Name des Controllers), eine statische IP-Adresse sowie die entsprechende Subnetzmaske,...
  • Seite 27 5 Im Fenster Netzwerkverbindungen doppelklicken Sie auf LAN-Verbindung. 6 Wählen Sie Internetprotokoll Version 4 (TCP/IPv4) und klicken Sie auf Eigenschaften. 7 Im Fenster Eigenschaften wählen Sie Folgende IP-Adresse verwenden:. 8 Legen Sie die folgende IP-Adresse fest: "192.168.0.2". DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 28 17 Zur IP-Adresse des CPU-Moduls einen Ping senden. Dazu Folgendes eingeben: "ping 192.168.0.1", danach die Enter-Taste drücken. Ergebnis: Sie erhalten eine Antwort, die ungefähr so wie im Beispiel unten aussieht: DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 29: Die Firmware Auf Die Jüngste Version Upgraden

    Die Schaltfläche Annehmen (Accept) wird nur dann aktiv, wenn Sie Bildlauf nach unten vollzogen und alle Bestimmungen gelesen haben. 4 Das Passwort Passwort (password) eingeben (Standard: "daikin"). 5 Die IP-Adresse (IP address) muss lauten: "192.168.0.1". 6 Auf OK (OK) klicken, um sich anzumelden.
  • Seite 30: Erstmals Das Inbetriebnahme-Tool Ausführen

    Lesen Sie die Nutzungsbedingungen und erklären Sie sich mit ihnen einverstanden. INFORMATION Die Schaltfläche Annehmen (Accept) wird nur dann aktiv, wenn Sie Bildlauf nach unten vollzogen und alle Bestimmungen gelesen haben. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 31 5 Klicken Sie auf Lokales Inbetriebnahme-Tool (Local Commissioning Tool). Bei erfolgreicher Herstellung der Verbindung wird das lokale Inbetriebnahme-Tool angezeigt. 6 Das Passwort Passwort (password) eingeben (Standard: "daikin") und anmelden. 7 Im Fenster Zeitzonen-Einstellungen (Time Zone Settings) im Listenfeld die Zeitzone der gewünschten Region auswählen und mit OK (OK) bestätigen.
  • Seite 32: Netzwerkeinstellungen Konfigurieren (Lokales Inbetriebnahme-Tool)

    1 Klicken Sie auf Menü-Liste (Menu List) (a) >> Systemeinstellungen (System Settings) (b) >> Netzwerk (Network) (c). 2 Im Fenster Netzwerk (Network) die Netzwerk-Parameter setzen (passend für Ihr Netzwerk), so ähnlich wie im folgenden Beispiel. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 33: Verbundene Geräte Auf Die Schnelle Konfigurieren (Lokales Inbetriebnahme-Tool)

    7 Mit einem Ethernet-Kabel das CPU-Modul entweder mit dem lokalen Netzwerk oder dem von Daikin gelieferten Router (sofern vorhanden) verbinden. Informationen darüber, wie der von Daikin gelieferte Router zu konfigurieren ist, finden Sie in "7.3  Über die Installation des von Daikin gelieferten Routers" [...
  • Seite 34 Fenster Auto. Suchergebnis (Auto Search Result) öffnet. In der Ergebnisliste durchsuchen (Search Result List) werden automatisch alle verbundenen Geräte angezeigt. Bei jedem Eintrag der Suchergebnisliste wird der Typ der Einheit, dessen spezifischer Port und die DIII-NET Adresse angegeben. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 35: Eigenständiger Modus

    Um die Inbetriebnahme fortzusetzen, beenden Sie das Inbetriebnahme-Tool und starten Sie es dann erneut. Ergebnis: Alle Geräte sind jetzt registriert. 8.8.1 Eigenständiger Modus 1 Laden Sie die Daikin intelligent Tablet Controller-App vom Google Play Store oder App Store herunter. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F –...
  • Seite 36 Ergebnis: Sie werden umgeleitet zur Konnektivitäts-Seite. 4 Geben Sie den Authentifizierungscode ein, den Sie über das lokale Inbetriebnahme-Tool festgelegt haben, siehe "8.6  Erstmals Inbetriebnahme-Tool ausführen" [  30]. 5 Klicken Sie auf OK (OK). DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 37: Cloud-Verbindungsmodus

    Damit das funktioniert, müssen Sie die IP-Einstellungen ändern, und zwar von "statisch" zu "dynamisch". 1 Die intelligent Tablet Controller App öffnen. Ergebnis: Das folgende Fenster wird angezeigt. 2 Auf Tablet-Einstellung klicken. Ergebnis: Das folgende Fenster wird angezeigt. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 38 Ergebnis: Das folgende Fenster wird angezeigt. 4 Neben Netzwerkeinstellung auf die Schaltfläche für Ändern (Modify) klicken. Ergebnis: Das folgende Fenster wird angezeigt. 5 Auf "Ethernet" klicken. Ergebnis: Das folgende Fenster wird angezeigt. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 39 7 "Statisch" zu "DHCP" ändern. 8 Auf "Speichern" klicken. Ergebnis: Warten Sie, bis eine IP-Adresse erscheint. 9 Unten links auf die Schaltfläche für Zurück klicken. Ergebnis: Das folgende Fenster wird angezeigt. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 40 12 Unten rechts (nicht links!) auf die Schaltfläche für Schließen klicken. Ergebnis: Das folgende Fenster wird angezeigt. 13 Unten links auf die Schaltfläche für Schließen klicken. Ergebnis: Das folgende Fenster wird angezeigt. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 41: Netz-Inbetriebnahme

     42]. 2 Lassen Sie eine Erkennung aller (Daikin) Geräte durchführen. 3 Konfigurieren Sie die verbundenen (Daikin) Geräte. 4 Geben Sie Ihre Zugangsdaten für den Daikin Cloud Service ein. 5 Laden Sie die Konfiguration hoch zum Daikin Cloud Service. INFORMATION Jedes Mal, wenn Sie Ihre Umgebung neu konfigurieren (z.  B. mit dem lokalen Inbetriebnahme-Tool Geräte bearbeiten, hinzufügen oder entfernen), muss die Netz-...
  • Seite 42: Vorbereitung

    Inbetriebnahme 8.10.2 Vorbereitung Um den intelligent Tablet Controller mit dem Daikin Cloud Service zu verbinden, ist Folgendes vorzubereiten: ▪ Sorgen Sie dafür, dass sowohl Ihr Computer als auch der intelligent Tablet Controller mit dem gewünschten LAN und dem Internet verbunden sind.
  • Seite 43: Die Anmelde-Daten (Für Login) Konfigurieren

    Inbetriebnahme 8.10.4 Die Anmelde-Daten (für Login) konfigurieren Damit bei der Inbetriebnahme die Verbindung zum Daikin Cloud Service hergestellt werden kann, müssen Sie die Anmelde-Daten festlegen. 1 Im Netz-Inbetriebnahme-Tool auf [2] Setup LC-Information (LC Information Setup) klicken. Ergebnis: Das folgende Fenster wird angezeigt:...
  • Seite 44: Eine Erkennung Aller Verbundenen Geräte Durchführen

    (Daikin) Geräte eine korrekte DIII-NET Adresse und AirNet-Adresse haben. Durch die Adressenüberprüfung werden falsche Adresseneinstellungen erkannt (fehlende Adressen oder Adressen, die doppelt vorkommen). Damit alle verbundenen (Daikin) Geräte erkannt werden, gehen Sie wie folgt vor: 1 Im Netz-Inbetriebnahme-Tool auf [3] Adressenprüfung (Address Check) klicken.
  • Seite 45: Ausstattungteile Ausschließen

    5 Klicken Sie nach Abschluss der Prüfung auf Schließen (Close). 8.10.6 Ausstattungteile ausschließen Wenn im Daikin Cloud Service die Betriebsdaten bestimmter Außeneinheiten nicht länger sichtbar sein sollen, dann können Sie diese Einheiten ausschließen. Nach Drücken der Stopp-Schaltfläche (siehe Schritt 4 in "8.10.5 ...
  • Seite 46 Seriennummern ein Zeichen hinzu, damit sie sich unterscheidet. 7 Klicken Sie auf die Schaltfläche Anwenden (Apply), um diese Änderungen zu bestätigen. 8 Alle eingegebenen Daten durch Klicken auf OK (OK) bestätigen. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 47: Den Intelligent Tablet Controller In Betrieb Nehmen

    14 Im Fenster Liste der DIII-Leitungen (DIII Lines List) auf OK (OK) klicken, um alle Änderungen zu bestätigen. 8.10.8 Den intelligent Tablet Controller in Betrieb nehmen Um den intelligent Tablet Controller über den Daikin Cloud Service in Betrieb zu nehmen, können...
  • Seite 48 4 Ist die Datenübertragung erfolgreich gewesen, klicken Sie auf Schließen (Close) und Beenden (Exit), um das Netz-Inbetriebnahme-Tool zu verlassen. Ergebnis: Sie können jetzt Ihrem Browser benutzen, um auf den Daikin Cloud Service zuzugreifen unter: http://cloud.daikineurope.com. Falls ein Authentifizierungscode eingegeben worden ist, können Sie auch die intelligent Tablet Controller-App auf dem von Daikin gelieferten Tablet benutzen (falls vorhanden).
  • Seite 49: Betrieb

    Tablet Controller verbinden sind. Weitere Informationen zu Verwaltungspunkten finden Sie unter "9.1.2 Verwaltungspunkte" [  50]. Details (Details) Zeigt die grundlegenden Detailinformationen des ausgewählten Verwaltungspunktes. Betriebseinstellung Schaltet den ausgewählten Verwaltungspunkt auf EIN oder AUS. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 50: Verwaltungspunkte

    Um die Liste aller Verwaltungspunkte zu sehen, gehen Sie wie folgt vor: 1 Klicken Sie auf Menü-Liste (Menu List) (a) >> Service-einstellungen (Service Settings) (b) >> Verw.Pkt DatenRegist (Mgmt. Point Data Register) (c). DCC601A51 Referenz für Installateure intelligent Tablet Controller...
  • Seite 51 Tablet Controller-App einen Verwaltungspunkt bearbeiten, aber nur den Namen, Detailinformationen und das Symbol jedes einzelnen Verwaltungspunktes ändern. Verwaltungspunkte automatisch registrieren Um Verwaltungspunkte automatisch der Liste hinzuzufügen, gehen Sie wie folgt vor: DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 52 1 Verwaltungspunkt aus der Liste entfernen, bevor Sie neue hinzufügen können. 4 Auf OK (OK) klicken, um alle Geräte von der Register-Kandidatenliste zu registrieren. 5 Auf OK (OK) klicken, um zum Hauptmenü zurückzukehren. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 53 Verwaltungspunkt auswählen und auf Löschen (Delete) klicken. 2 Einen vorhandenen Verwaltungspunkt bearbeiten: Den gewünschten Verwaltungspunkt auswählen und auf Bearbeiten (Edit) klicken. 3 Einen vorhandenen Verwaltungspunkt kopieren: gewünschten Verwaltungspunkt auswählen und auf Kopieren (Copy) klicken. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 54 Bereich möglicher Werte finden Sie in der Tabelle unten. Typ im Detail (Detailed Type) Der zuvor ausgewählte Verwaltungspunkt-Typ. Verwaltungspunkt-ID (Mgmt. Das Verwaltungspunkt-ID. Wird Pt. ID) automatisch vom System vergeben und KANN NICHT geändert werden. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 55 Tabelle des Bereichs der zugelassenen Port-Nummern und -Adressen von Verwaltungspunkten Typ im Detail Port Nr. Adresse Di / Pi 2~4 (Standard: 2) Innen 1‑00~4‑15 (Standard: 1‑00) Ventilator 1‑00~4‑15 (Standard: 1‑00) Register Ventilator (Ventilator) DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 56 Toilette vom Raum fernzuhalten. Wird weniger Luft dem Raum zugeführt als abgeführt, wird ein leicht negativer Druck erzeugt. Das kann helfen zu verhindern, dass Krankenhausgerüche und schwebende Bakterien vom Zimmer auf den Korridor gelangen. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 57 Ändern (Modify) klicken. (Standard: –1). ▪ –1: Der derzeitige Impulsbetrag wird beibehalten. ▪ 0: Der Impulswert wird auf 0 zurückgesetzt. ▪ Ein anderer Wert: Der angegebene Impulsbetrag wird angewendet. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 58 1000×10,00=10000 kWh Wenn Sie das Impuls-Eingabegerät (Pulse Input Device) auswählen und auf Details (Details) klicken, sehen Sie die eingegebenen Daten auf dem Hauptbildschirm der intelligent Tablet Controller-App und des lokalen Inbetriebnahme-Tools. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 59: Datum Und Uhrzeit Ändern

    Sie wie folgt vor: 1 Klicken Sie auf Menü-Liste (Menu List) (a) >> Service-einstellungen (Service Settings) (b) >> Zeitzone (Time Zone) (c). 2 Wählen Sie die gewünschte Zeitzone und bestätigen Sie Ihre Auswahl. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 60 5 Bei Festlegung der Sommerzeit-Einstellung können Sie wählen, dass diese Einstellung aktiviert wird (Aktivieren (Enable)) oder deaktiviert (Deaktivieren (Disable)). 6 Bei Aktivierung muss das Start-Datum und das Ende-Datum des Zeitraums festgelegt werden, in dem die Sommerzeit gilt. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 61: Netzwerkeinstellungen Ändern

    Wenn eine Netzwerkeinstellung geändert worden ist, vollzieht das CPU-Modul einen Neustart. Das Inbetriebnahme-Tool wird NICHT automatisch neu gestartet. Um die Konfiguration fortzusetzen, beenden Sie das Inbetriebnahme-Tool und starten es dann erneut. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 62: Den Funktionsmodus Ändern

    – siehe "12.3  Vom Cloud- Verbindungsmodus zum eigenständigen Modus wechseln" [  75]. 3 Wenn Sie die intelligent Tablet Controller-App benutzen wollen, auf Ändern (Modify) klicken, Authentifizierungscode für (Authentifizierungscode (Authentication Code)) festzulegen. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 63 4 Alle Einstellungen durch Klicken auf OK (OK) bestätigen. INFORMATION Wenn eine Netzwerkeinstellung geändert worden ist, vollzieht das CPU-Modul einen Neustart. Um die Konfiguration fortzusetzen, beenden Sie das Inbetriebnahme-Tool und starten es dann erneut. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 64: Wartung

    Hinzufügen (Add) klicken, um sie der Liste Punkte unter Wartung (Points under Maintenance) hinzuzufügen. 3 Die gewünschten Verwaltungspunkte in der Liste Punkte unter Wartung (Points under Maintenance) auswählen und auf Entfernen (Remove) klicken, um sie von der Liste zu löschen. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 65: Firmware Upgraden

    4 Alle Änderungen durch Klicken auf OK (OK) bestätigen. 10.2 Firmware upgraden Daikin bemüht sich ständig, die Benutzerfreundlichkeit zu verbessern. Damit der intelligent Tablet Controller so reibungslos wie möglich funktioniert, benutzen Sie bitte die jüngste Firmware-Version. Die jüngsten Versionen beider Tools (Tool zum...
  • Seite 66: Daten-Backup-Batterie Austauschen

    2 Die 4 Schrauben auf der Rückseite des CPU-Moduls entfernen. 3 Die obere Abdeckung des CPU-Moduls entfernen. 4 Auf der Hauptplatine die Batterie ausfindig machen und entfernen. Falls notwendig, einen Schlitzschraubendreher benutzen. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 67 5 Die neue Batterie in Position bringen. Darauf achten, dass die Batterie korrekt eingesetzt wird (Pluspol nach oben). 6 Die Abdeckung wieder aufsetzen und mit den Schrauben fixieren. 7 Die Stromversorgung für das CPU-Modul aktivieren. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 68: Entsorgung

    Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist. Indem Sie verbrauchte Batterien einer korrekten Entsorgung zuführen, tragen Sie dazu bei, dass für die Umwelt und für die Gesundheit von Menschen keine negativen Auswirkungen entstehen. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 69: Anhang

    Einheiten aufgelistet, die mit dem intelligent Tablet Controller gar nicht mehr verbunden sind (siehe "8.8  Verbundene Geräte auf die Schnelle konfigurieren (lokales Inbetriebnahme-Tool)"  [   33]). Daher werden in der intelligent Tablet Controller-App oder bei der Daikin Cloud Service-Schnittstelle möglicherweise 'Geister'-Einheiten angezeigt, deren Statussymbol einen Kommunikationsfehler signalisiert.
  • Seite 70: Das Verfahren Zur Netz-Inbetriebnahme Erneut Durchführen

    Anhang Die IP-Adresse bekommen, wenn Sie den von Daikin gelieferten Router benutzen Voraussetzung: Wenn Sie den von Daikin gelieferten Router verwenden: 1 Öffnen Sie mit einem Webbrowser die Konfigurationsseite des Routers. Details zur Verbindung finden Sie in der Tabelle unter "7.3 ...
  • Seite 71: Gruppen- Und Airnet-Adressen Einstellen

    Kontrast Einstellungen für Statusanzeige Intensität Bauseitige Einstellungen Bauseitige Einstellungen Inneneinheit Bauseitige Einstellungen Fernregler Sonstige Einstellungen Gruppenadresse und AirNet- Adresse Schaltsperre für externe Eingabe Ventilator-EIN erzwingen Master-Funktion Kühlen/Heizen Alarm-Test Kältemittel-Leckage Information DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 72: Installateur-Menü Aufrufen

    Das Menü für Gruppenadresse und AirNet-Adresse hat zwei Ebenen. Auf der ersten Ebene bestimmen Sie Gruppen und/oder Einheiten, und auf der zweiten Ebene legen Sie die Adressen für diese Gruppen und/oder Einheiten fest oder heben Adressen auf. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 73 Legen Sie eine Adresse für die Inneneinheit fest. Um eine Adresse FESTZULEGEN, darauf achten, dass ausgewählt ist. Einstellungen in Kraft setzen. Um eine zuvor festgelegte Adresse AUFZUHEBEN, abändern und dann die Einstellungen in Kraft setzen. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 74: Airnet-Adresse

    Bestimmen Sie die Inneneinheit, für die Sie eine AirNet-Adresse festlegen wollen. Fahren Sie fort auf der nächsten Ebene. Außeneinheit (O/U) Definieren Sie die Außeneinheit, für die Sie eine AirNet-Adresse festlegen wollen. Fahren Sie fort auf der nächsten Ebene. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 75: Vom Cloud-Verbindungsmodus Zum Eigenständigen Modus Wechseln

    Ein Anlagen-Administrator kann über die App entscheiden, das Abonnement für den Cloud-Verbindungsmodus zu beenden und zum eigenständigen Modus zu wechseln. Der intelligent Tablet Controller arbeitet dann im eigenständigen Modus. Siehe auch "5.1 Die Lösung von Daikin: intelligent Tablet Controller" [  11]. Im eigenständigen Modus stehen die Funktionen Zeitpläne und Sperrmodus zur Verfügung.
  • Seite 76 Anhang 4 Das Passwort eingeben (a) (Standard: "daikin") und dann auf Ok (OK) klicken (b). Ergebnis: Eine Bestätigungsmeldung wird angezeigt. Bevor Sie fortfahren, überlegen Sie sich noch einmal, ob Sie den Cloud-Verbindungsmodus mit dessen Vorteilen wirklich aufheben wollen. 5 Zum Bestätigen auf Yes (Ja) klicken.
  • Seite 77: Copyright Und Markenzeichen

    Copyright und Markenzeichen 13 Copyright und Markenzeichen Das SDHC Logo ist ein Markenzeichen von SD-3DC, LLC. DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 78: Technische Daten

    Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website Daikin (öffentlich zugänglich). ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich). 14.1 Äußere Abmessungen 14.1.1 Vorderansicht des intelligent Tablet Controller Moduls 106.5 (mm) 14.1.2 Seitenansicht des intelligent Tablet Controller Moduls...
  • Seite 79: Wago Netzteil

    Weitere detaillierte Spezifikationen zum WAGO Netzteil finden Sie im Handbuch, das zum Lieferumfang des WAGO Netzteils gehört. 14.5 Weitere Spezifikationen des intelligent Tablet Controller Element Spezifikationen Interne Batterie Typ BR2032 (3 V) DCC601A51 Referenz für Installateure intelligent Tablet Controller 4P420109-1F – 2020.12...
  • Seite 80: Spezifikationen

    E/A-Modul d Optionales von Daikin geliefertes Tablet e Daikin Cloud Service f Daikin Cloud Service g LAN-Gateway (optional von Daikin gelieferter Router) h Außeneinheit verbunden mit DIII-NET i Inneneinheit verbunden mit DIII-NET j Kontakt-Eingang für erzwungenen Stopp k Digitale Eingänge (können konfiguriert werden als Kontakteingänge oder als Impulseingänge) l Kabelgebundener Fernregler * Dies ist ein konzeptioneller Schaltplan.
  • Seite 81: Anforderungen An Computer Für Inbetriebnahme

    Google Chrome ▪ Mozilla Firefox ▪ Apple Safari 14.8 Standard-Passwörter für die Tools Tool Passwort Login-Passwort für Aktualisierungs-Tool "daikin" Login-Passwort für Inbetriebnahme- Tool Login-Passwort für Netz- Inbetriebnahme-Tool Authentifizierungscode der intelligent Nicht festgelegt (frei) Tablet Controller-App Die intelligent Tablet Controller-App kann NUR DANN funktionieren, wenn Sie einen Authentifizierungscode festlegen.
  • Seite 84 4P420109-1F 2020.12 Verantwortung für Energie und Umwelt...
