Daikin D–EOMWC00A07-16DE Schalttafel-Bedienerhandbuch Seite 81

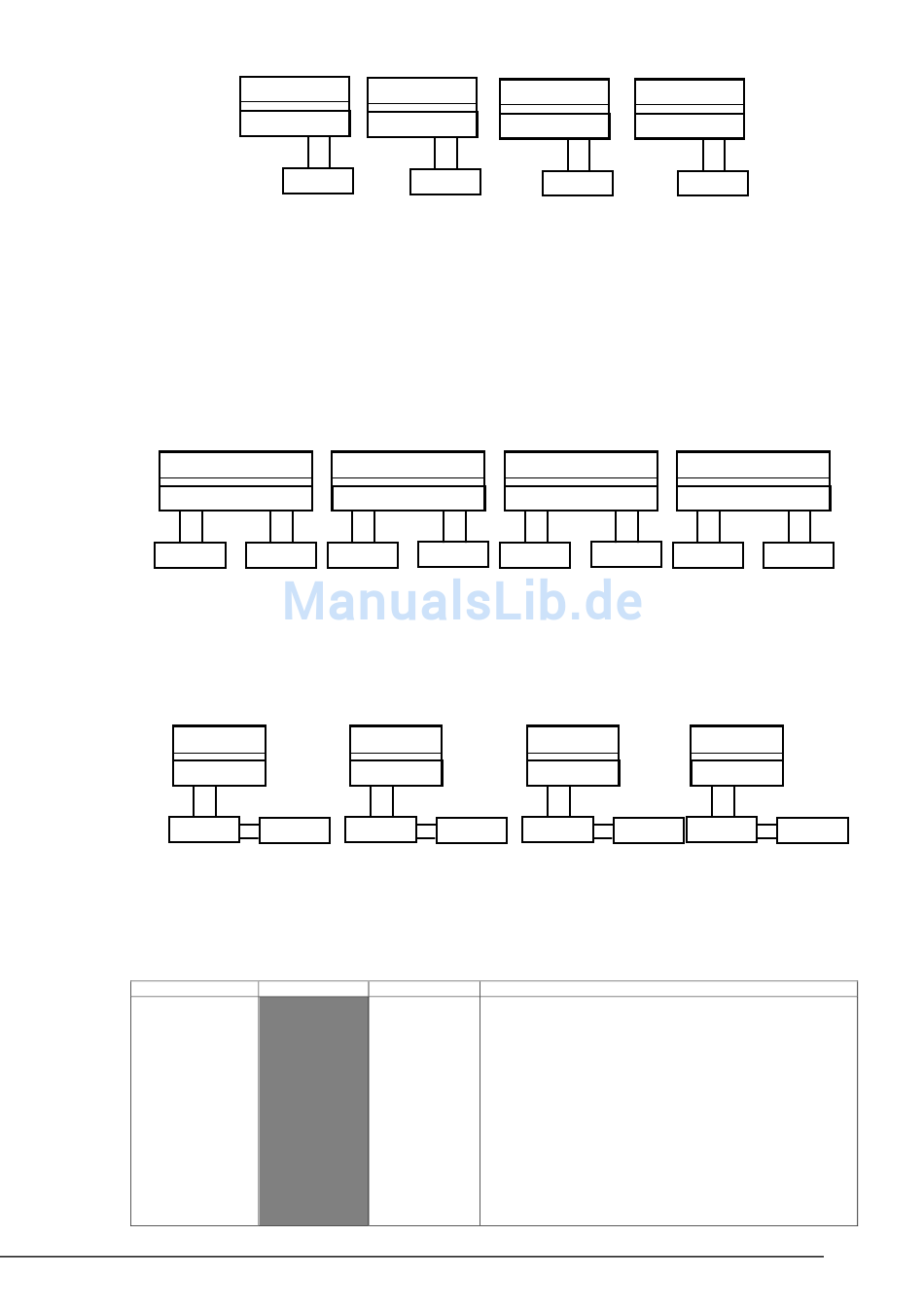

2. Doppelte Kühlanlagenpumpe
In der Anlagenart Doppelte Kühlanlagenpumpe muss jede Pumpenpaar mit der entsprechenden
Kühlanlage verbunden sein. Die Freigabekontakte sind in der Benutzer-Klemmenleiste
(Verdampferpumpe Nr.1 Start / Verdampferpumpe Nr.2 Start). Für die Nummerierung der
Klemmen siehe Tabelle.
Verd. Pumpe Nr.1
PUMPE
3. Kühlanlage mit abgeteiltem Verdampfer
In der Anlage, in der der Verdampfer durch ein 2-Wege-Ventil abgeteilt ist, das Ventil mit der von
der Kühlanlage gelieferte Pumpenfreigabe und die Pumpe mit der Rückmeldung der vollständigen
Öffnung des Ventils verbinden, Der Freigabekontakt ist über die Benutzer-Klemmenleiste
erreichbar (Verdampferpumpe Nr.1 Start). Für die Nummerierung der Klemmen siehe Tabelle.
VENTIL
Master/Slave Betrieb
Master/Slave Konfiguration
Die Grundkonfiguration der Master-/Slavefunktion erfordert die Eingabe von drei Parametern, die
sich im Menü Gerätekonfiguration befinden:
Sollwert/Untermenü
M/S Adresse
D–EOMWC00A07-16DE
MASTER
Verd. Pumpe Nr.1
PUMPE
MASTER
Verd. Pumpe Nr. 2 Verd. Pumpe Nr.1
1 2
PUMPE
PUMPE
MASTER
Verd. Pumpe Nr. 1
VENTIL
PUMPE
Grundeinstellung
Unabhängig
- 81 -
SLAVE 1
SLAVE 2
Verd. Pumpe Nr.1
Verd. Pumpe Nr.1
PUMPE
SLAVE 1
Verd. Pumpe Nr. 2 Verd. Pumpe Nr.1
2
1
PUMPE
PUMPE
SLAVE 1
Verd. Pumpe Nr. 1
VENTIL
PUMPE
Bereich
Unabhängig Festlegung, ob die Kühlanlage unabhängig arbeitet oder ob sie zu
Master einem Master-/Slavenetzwerk gehört.
Slave 1 Unabhängig: Das aktuelle Gerät gehört nicht zu einem Master-
Slave 2 /Slavenetzwerk
Slave 3 Master: Das aktuelle Gerät ist als Master bestimmt
Slave 1: Das aktuelle Gerät ist als Slave 1 bestimmt
Slave 2: Das aktuelle Gerät ist als Slave 2 bestimmt. Diese Adresse
kann nur dem Parameter M/S Anzahl Einheiten = 3 oder 4
zugewiesen werden
Slave 3: Das aktuelle Gerät ist als Slave 3 bestimmt. Diese Adresse
kann nur dem Parameter M/S Anzahl Einheiten = 4 zugewiesen
werden
Beispiel:
Wenn in einem Netzwerk 3 Kühlanlagen vorhanden sind, dann
müssen sie folgendermaßen adressiert werden: Master - Slave 1 –
SLAVE 3
Verd. Pumpe Nr.1
PUMPE PUMPE
SLAVE 2
Verd. Pumpe Nr. 2 Verd. Pumpe Nr.1
2
1
PUMPE
PUMPE
SLAVE 2 SLAVE 3
Verd. Pumpe Nr. 1 Verd. Pumpe Nr. 1
VENTIL
PUMPE
Beschreibung
81
SLAVE 3
3
Verd. Pumpe Nr. 2
1 2
PUMPE
PUMPE
