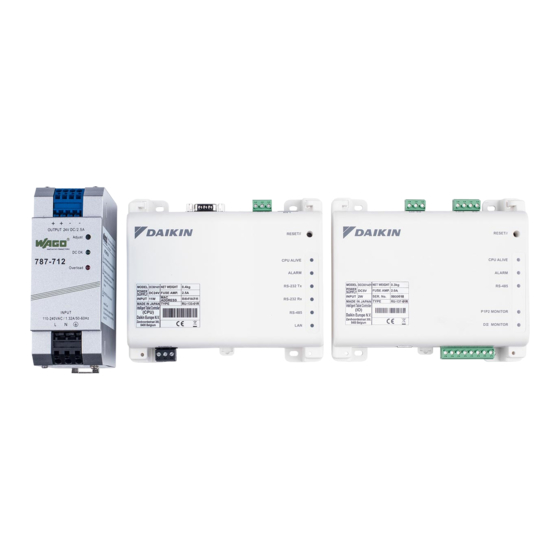

Daikin DCC601A51 Installationsanleitung

Intelligent tablet controller
Vorschau ausblenden Andere Handbücher für DCC601A51:

Werbung

Installationsanleitung
Intelligent Tablet Controller
Installationsanleitung
Deutsch
Intelligent Tablet Controller
DCC601A51

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Daikin DCC601A51

  • Seite 1 Installationsanleitung Intelligent Tablet Controller Installationsanleitung Deutsch Intelligent Tablet Controller DCC601A51...
  • Seite 2: Inhaltsverzeichnis

    Die Bedeutungen der einzelnen Sicherheitszeichen 7.2.4 Das LAN-Kabel anschließen........10 werden unten erläutert: Über die Installation des von Daikin gelieferten Routers... 10 WARNUNG 8 Entsorgung Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führen kann.
  • Seite 3: Allgemeines

    Bei der festen Verkabelung muss ein Hauptschalter oder ein entsprechender Schaltmechanismus installiert sein, bei dem beim Abschalten alle Pole getrennt werden und der bei einer Überspannungssituation der Kategorie  III die komplette Trennung gewährleistet. DCC601A51 Installationsanleitung Intelligent Tablet Controller 4P414342-1D – 2020.12...
  • Seite 4: Über Die Verpackung

    Beachten Sie, dass auf den Daikin Cloud Service auch mit einem Browser zugegriffen werden kann, der auf dem von Daikin gelieferten Tablet ausgeführt wird. Im Cloud- basierten Funktionsmodus ist die lokale Steuerung über die intelligent Tablet Controller-App nach wie vor möglich, doch sind die verfügbaren Funktionen eingeschränkt.
  • Seite 5: Zusätzliche Komponenten Bei Der Intelligent Tablet Controller-Lösung

    Anforderungen erfüllt: 4G‑AC68U) ▪ Ort: Innen, im Schaltschrank. Ein optionaler von Daikin gelieferter Router, der benutzt werden ▪ Der Schaltschrank: kann, um ein WLAN-fähiges LAN einzurichten. Könnte erforderlich ▪ Muss abschließbar sein oder so konstruiert, dass er sich nur mit sein, wenn sich die Module des intelligent Tablet Controller nicht mit einem speziellen Werkzeug öffnen lässt.
  • Seite 6: Die Anordnung Von Anschlüssen Und Schaltern

    [LAN] (Grün) Diese LED leuchtet, wenn eine fehlerfreie Verbindung besteht. Die LED blinkt, wenn Daten gesendet / empfangen werden. Status und Betrieb der LEDs (CPU-Modul) Betriebszustand CPU ALIVE ALARM Normal Blinken Stromausfall / Hardware-Fehler Installationsanleitung DCC601A51 Intelligent Tablet Controller 4P414342-1D – 2020.12...
  • Seite 7: E/A-Modul

    Tablet Controller auf "MASTER" oder "SLAVE" zu stellen. Werksseitige Voreinstellung: linke Position (MASTER). [DIP SW] Modus-Selektor. Werksseitige Voreinstellung: Bit 1 ist gesetzt auf: "ON (ON (ON))" (EIN); Bit 2-4 sind gestellt auf: "OFF (OFF (OFF))" (AUS). DCC601A51 Installationsanleitung Intelligent Tablet Controller 4P414342-1D – 2020.12...
  • Seite 8: Elektrische Verkabelung

    ▪ Schalten Sie die Stromversorgung erst EIN, wenn alle In diesem Kapitel wird beschrieben, wie Sie die Komponenten des Verdrahtungen hergestellt wurden. Andernfalls kann es intelligent Tablet Controller Kits mit Geräten von Daikin und anderen zu einem Stromschlag kommen. Geräten verbinden.
  • Seite 9: Die Stromversorgung Für Alle Module Anschließen

    Funktion jedes einzelnen Anschlusses. Für alle Module die Stromversorgung anschließen 1 Schließen Sie zwecks Stromversorgung die 3 Anschlüsse L  (stromführend), N  (neutral) und Erde im Eingangsabschnitt des WAGO Netzteils (PSU) an. DCC601A51 Installationsanleitung Intelligent Tablet Controller 4P414342-1D – 2020.12...
  • Seite 10: Das Lan-Kabel Anschließen

    Routers gehört. CPU IF POWER I/O IF Informationen darüber, wann der von Daikin gelieferte Router benutzt wird, finden Sie in "5.4  Zusätzliche Komponenten bei der Controller-Lösung" [ 4  5]. intelligent Tablet Die folgende Tabelle gibt einen Überblick über die wichtigsten Informationen.
  • Seite 11: Entsorgung

    Die interne Batterie darf nur ersetzt werden durch eine regionalen Website Daikin (öffentlich zugänglich). Batterie richtigen Typs. Sonst besteht ▪ Der vollständige Satz der jüngsten technischen Daten ist Explosionsgefahr. verfügbar auf dem Daikin Business Portal (Authentifizierung Entsorgung verbrauchter Batterien erforderlich). Instruktionen Daten-Backup-Batterie austauschen befolgen.
  • Seite 12: Setup-Schema Des Intelligent Tablet Controller

    E/A-Modul Optionales von Daikin geliefertes Tablet Daikin Cloud Service Daikin Cloud Service LAN-Gateway (optional von Daikin gelieferter Router) Außeneinheit verbunden mit DIII-NET Inneneinheit verbunden mit DIII-NET Kontakt-Eingang für erzwungenen Stopp Digitale Eingänge (können konfiguriert werden als Kontakteingänge oder als Impulseingänge) Kabelgebundener Fernregler Dies ist ein konzeptioneller Schaltplan.
  • Seite 16 4P414342-1 D 0000000Y 4P414342-1D 2020.12 Verantwortung für Energie und Umwelt...
