Ist der Sollwert Kondensatorsteuerung auf die Option Kond.-Eingang oder Kond.-
Ausgang gesetzt ist und der Sollwert Kond.-Aout-Art auf die Optionen Vfd oder
Bypassventil gesetzt ist, ist ebenfalls ein 0–1V-Signal für die Einheit freigeschaltet, um
ein Modulations-Kondensier-Gerät mittels eines PID-Controllers zu regeln.
Gemäß den in der Tabelle der Einheits-Sollwerte aufgeführten Grundeinstellungwerten

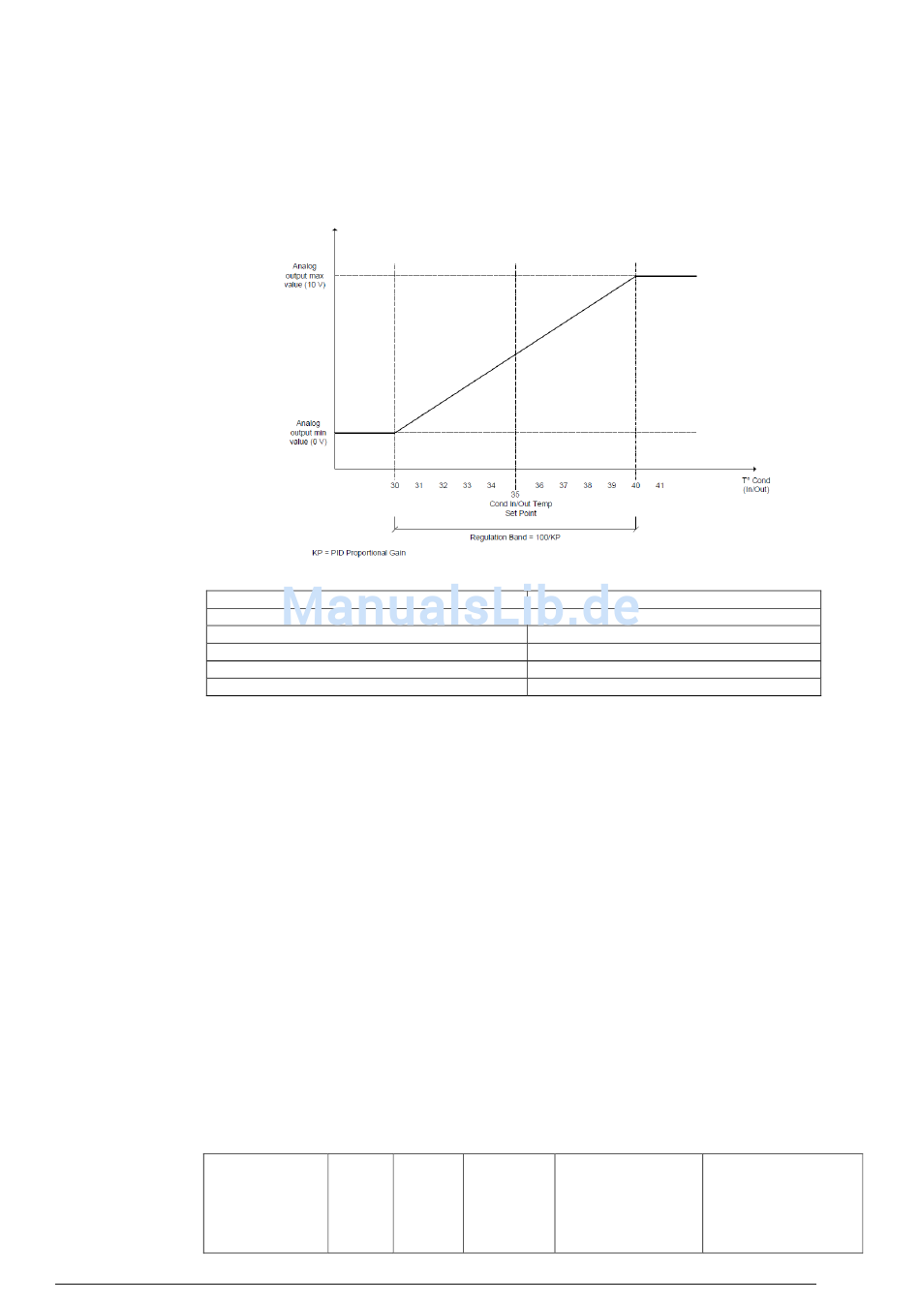

von Vfd/Bypassventil ist die folgende Zeichnung ein Beispiel des Verhaltens des
Modulationssignals im Fall einer angenommenen reinen proportionalen Steuerung.
Analog output max value (10 V)
Analog output min value (0 V)
Cond In Out Temp Set Point
Tº Cond In Out
Regulation Band = 100 KP
KP = PID Proportional Gain
In diesem Fall verändert sich der analoge Output über den Regelungsbereich, der als
Sollwert Wassertemperatur Kondensator ± 100/kp, wobei kp die proportionale
Verstärkung darstellt, kalkuliert wird und mit dem Sollwert Wassertemperatur
Kondensator gemittelt wird.
Steuerung des Kondensationsdrucks
Es wird auf die Funktionen des Kreislaufs verwiesen.
Nachstellung der Wasseraustrittstemperatur
(Leaving Water Temperature - LWT)
LWT-Zielwert
Der LWT-Zielwert basiert auf Einstellungen und Eingaben und wird wie folgt ermittelt:
Sollwert
Modus
Steuerungsque
-Input
lle
- 26 -
Analog-Output Höchstwert (10 V)
Analog-Output Mindestwert (0 V)
Sollwert Ein-/Ausgangs-Temp. Kond.
Ein-/Ausgangs-T° Kond.
Regelbereich = 100 KP
KP = PID Proportionale Verstärkung
HP-
BAS
Schalte
(
=Gebäude
automation
r
)
ssystem
Verfügbare Modi
Anforderu
ng
Sollwert
Grund-LWT-Zielwert
D–EOMWC00A07-16DE
