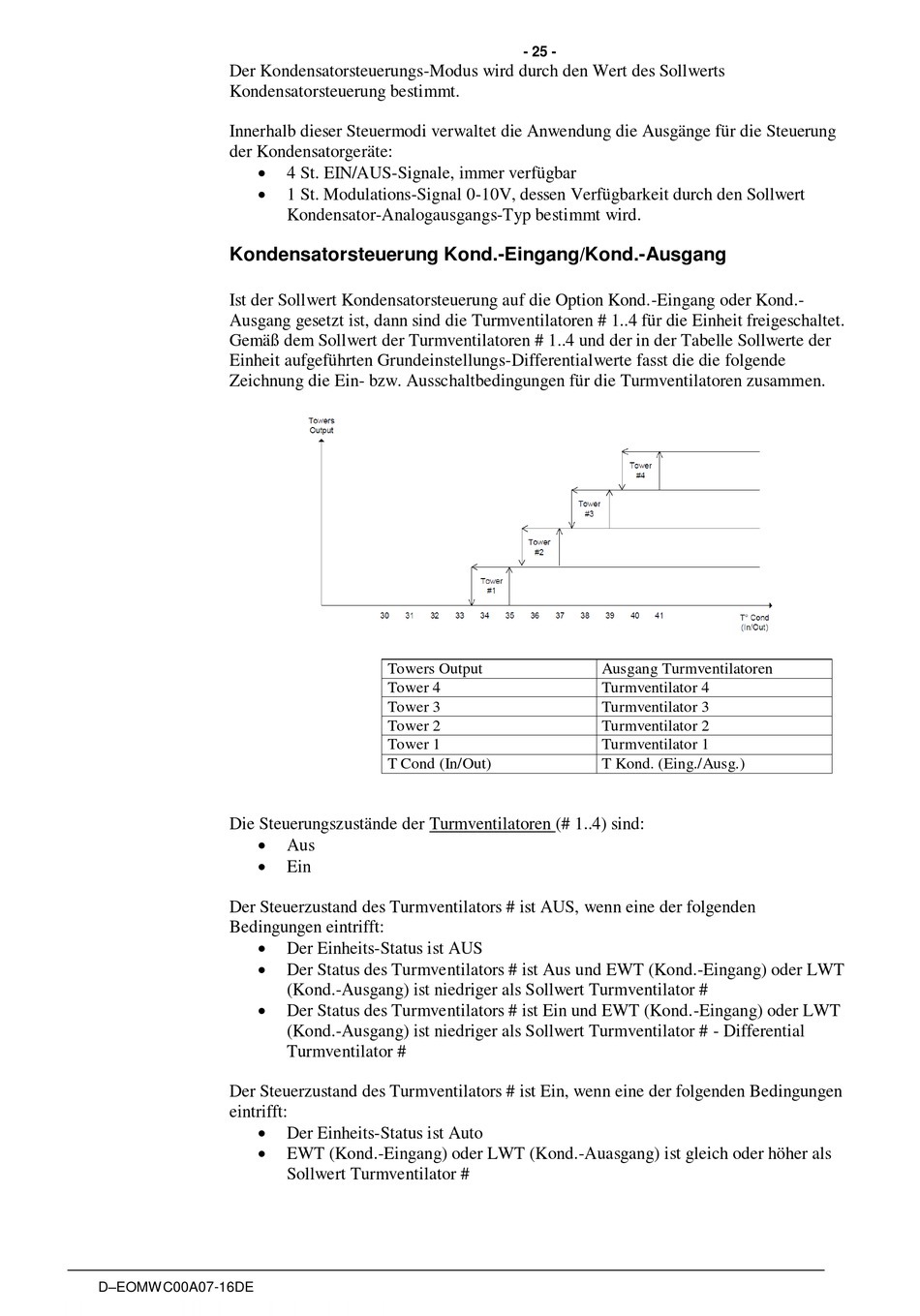

Der Kondensatorsteuerungs-Modus wird durch den Wert des Sollwerts
Kondensatorsteuerung bestimmt.
Innerhalb dieser Steuermodi verwaltet die Anwendung die Ausgänge für die Steuerung
der Kondensatorgeräte:
Kondensatorsteuerung Kond.-Eingang/Kond.-Ausgang
Ist der Sollwert Kondensatorsteuerung auf die Option Kond.-Eingang oder Kond.-
Ausgang gesetzt ist, dann sind die Turmventilatoren # 1..4 für die Einheit freigeschaltet.
Gemäß dem Sollwert der Turmventilatoren # 1..4 und der in der Tabelle Sollwerte der
Einheit aufgeführten Grundeinstellungs-Differentialwerte fasst die die folgende
Zeichnung die Ein- bzw. Ausschaltbedingungen für die Turmventilatoren zusammen.
Die Steuerungszustände der Turmventilatoren (# 1..4) sind:
Der Steuerzustand des Turmventilators # ist AUS, wenn eine der folgenden
Bedingungen eintrifft:
Der Steuerzustand des Turmventilators # ist Ein, wenn eine der folgenden Bedingungen
eintrifft:
D–EOMWC00A07-16DE
4 St. EIN/AUS-Signale, immer verfügbar
1 St. Modulations-Signal 0-10V, dessen Verfügbarkeit durch den Sollwert
Kondensator-Analogausgangs-Typ bestimmt wird.
Towers Output
Tower 4
Tower 3
Tower 2
Tower 1
T Cond (In/Out)
Aus
Ein
Der Einheits-Status ist AUS
Der Status des Turmventilators # ist Aus und EWT (Kond.-Eingang) oder LWT
(Kond.-Ausgang) ist niedriger als Sollwert Turmventilator #
Der Status des Turmventilators # ist Ein und EWT (Kond.-Eingang) oder LWT
(Kond.-Ausgang) ist niedriger als Sollwert Turmventilator # - Differential
Turmventilator #
Der Einheits-Status ist Auto
EWT (Kond.-Eingang) oder LWT (Kond.-Auasgang) ist gleich oder höher als
Sollwert Turmventilator #
- 25 -
Ausgang Turmventilatoren
Turmventilator 4
Turmventilator 3
Turmventilator 2
Turmventilator 1
T Kond. (Eing./Ausg.)
