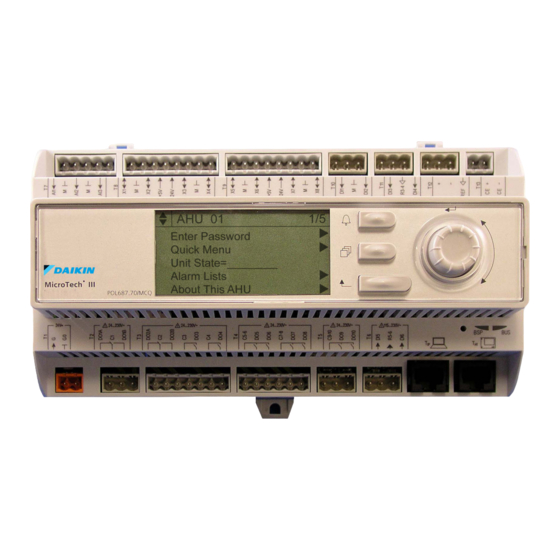

- Seite 1 BEDIENUNGSANLEITUNG MicroTech III ® Controller MODBUS-PROTOKOLL – DATEN IM ÜBERBLICK Name der Anwendungssoftware: ACZC-ACZH-ADZ-ATLAS-AWS-EWWD-MNG-PFS D-EOMOC002(19)12-14DE D-EOMOC002(19)12-14DE – 1/37...
-
Seite 2: Inhaltsverzeichnis
EINFÜHRUNG ................................4 Änderungsverlauf ................................4 Referenzdokumente ................................ 4 GRUNDLAGEN ................................ 5 Kompatibilität .................................. 5 Konfigurieren des Microtech III auf das Modbus-Netzwerk ..................... 5 Adressieren von Modbus-Registern ..........................5 MINIMALINTEGRATION............................6 DATENPUNKTE ............................... 7 Datenpunkte bei Modellen für Kaltwassersätze ......................7 Vollständige Liste der Datenpunkte .......................... -
Seite 3: Prämisse
Prämisse Beim Modbus-Protokoll handelt es sich um ein Standard-Kommunikationsprotokoll auf Anwenderschicht („Application Level“, OSI-Level 7) für industrielle Steuerungsnetzwerke. Modbus stellt die für die Integration von Produkten unterschiedlicher Hersteller und für die Integration an und für sich unabhängiger Steuerungs- und Regelungsdienste benötigte Kommunikationsinfrastruktur bereit. D-EOMOC002(19)12-14DE –... -
Seite 4: Einführung
Anwendungssoftware für alle MicroTech III Controller erläutert. Mit diesem Dokument erhalten Sie alle für die Einbindung von MicroTech III Controllern für Kaltwassersätze in ein Gebäudeautomatisierungssystem (GAS) benötigten Informationen in die Hand. Grundlagen und Fachausdrücke von Modbus sind nicht Gegenstand dieses Dokuments. Definitionen und ausführliche Informationen finden Sie in den entsprechenden Spezifikationen. -
Seite 5: Grundlagen
Modbus- Kommunikationsmodul. Damit der MicroTech III über das Netzwerk bedient werden kann, muss nach dem Einrichten des Kommunikationsmoduls und dem Herstellen der Kommunikation mit dem Netzwerk muss der Parameter „Steuerungsquelle“ auf „Netzwerk“ eingestellt werden, (Voreinstellung ist „Lokal“). Stellen Sie über das Bedienfeld/Menü... -
Seite 6: Minimalintegration
Minimalintegration In diesem Kapitel wird erläutert, wie Sie die Erfüllung der Kriterien für die Integration des Microtech III in ein Modbus-Netzwerk sicherstellen können. Die für eine Integration mindestens erforderlichen Daten- und Alarmpunkte sind in der folgenden Table 1 auf geführt und in Table 2 bis Table 5 fett hervorgehoben. -
Seite 7: Datenpunkte
Kaltwassersätze aufgelistet. Der Name der Anwendungssoftware kann am Bedienfeld des Geräts abgelesen werden: siehe „Hauptmenü“ -> „Über den Chiller“. Die in Table 1 aufgeführten für eine Integration mindestens erforderlichen Datenpunkte sind fett markiert. Tabelle 2: Liste der Datenpunkte des MicroTech III Gerätecontrollers Datenpunkt Active Capacity Limit Output (Aktiver Ausgang Leistungsbegrenzung) - Seite 8 Datenpunkt Compressor Oil Level Status (Verdichter – Ölstand-Status) Compressor Percent RLA ( Verdichter – Prozent NLA) Compressor Power (Verdichterleistung) Compressor Run Hours (Betriebsstunden Verdichter) Compressor Starts (Verdichterstarts) Compressor Status (Verdichterstatus) Compressor Suction Refrigerant Temperature (Temperatur Kältemittel am Verdichtereintritt) Compressor VFD Output (Verdichter-VFD-Ausgang) Compressor Voltage (Verdichterspannung) Condenser Approach Temperature (Eintrittstemp.
-
Seite 9: Vollständige Liste Der Datenpunkte
Year (Jahr) Vollständige Liste der Datenpunkte In Table 3 sind alle am MicroTech III Controller für Kaltwassersätze verfügbaren Modbus-Datenpunkte vollständig aufgeführt. Die in Table 1 aufgeführten für eine Integration mindestens erforderlichen Datenpunkte sind fett markiert. In Table 5 sind die für Kaltwassersätze verfügbaren Alarmobjekte aufgeführt. - Seite 10 Holding Datenpunkt Register Bereich/Beschreibung (4xxxx) Application Software Version (Version Anwendungssoftware) Application Software Version (Version Anwendungssoftware) Capacity Limit Setpoint - Network 0 – 100 % (Sollwert Leistungsbegrenzung - Netzwerk) Chiller Capacity Limited (Leistungsbegrenzung KWS) 0 = Keine Begrenzung, 1 = Begrenzt Chiller Current (Kaltwassersatz-Strom) Chiller Enable Output (Ausgang KWS aktivieren) 0 = Deaktivieren, 1 = Aktivieren...
- Seite 11 Holding Datenpunkt Register Bereich/Beschreibung (4xxxx) Circuit #1 Comp #1 - Oil Feed Pressure (PFS) 1846 -40 kPa bis 121 kPa (Kreis Nr. 1, Verdicht. Nr. 1 - Öl-Förderdruck (PFS)) Circuit #1 Comp #2 - Oil Feed Pressure (PFS) 1832 -40 kPa bis 121 kPa (Kreis Nr.
- Seite 12 Holding Datenpunkt Register Bereich/Beschreibung (4xxxx) Circuit #1 Evaporator Saturated Refrigerant Temp -26,1 °C bis 85 °C (Kreis Nr. 1, Kältemittel-Sättigungstemp. Verdampfer) Circuit #1 EXV Position 1982 0 % bis 110 % (Kreis Nr. 1, Stellung EXV) Circuit #1 Outdoor Fan Speed 1986 (Kreis Nr.
- Seite 13 Holding Datenpunkt Register Bereich/Beschreibung (4xxxx) Circuit #2 Condenser Refrigerant Pressure 0 kPa bis 2.827 kPa, (4.826 kPa bei R410A) (Kreis Nr. 2, Kältemitteldruck Verflüssiger) Circuit #2 Condenser Saturated Refrigerant Temp -26,1 °C bis 85 °C (Kreis Nr. 2, Kältemittel-Sättigungstemp. Verflüssiger) Circuit #2 Evaporator Approach Temp 1972 (Kreis Nr.
- Seite 14 Holding Datenpunkt Register Bereich/Beschreibung (4xxxx) Circuit #3 Evaporator Saturated Refrigerant Temp -26,1 °C bis 85 °C (Kreis Nr. 3, Kältemittel-Sättigungstemp. Verdampfer) Circuit #3 EXV Position 1950 (Kreis Nr. 3, Stellung EXV) Circuit #3 Outdoor Fan Speed 1954 (Kreis Nr. 3, Ventilatordrehzahl Außengerät) Circuit #3 Outdoor Fan Status 1965 (Kreis Nr.
- Seite 15 Holding Datenpunkt Register Bereich/Beschreibung (4xxxx) Verd. 1 36419 = ABSCHALTUNG KREIS LAUF – Störung Druckfühler Verflüssiger Kreis 2 36423 = ABSCHALTUNG VERDICHTER – Störung Druckfühler Verflüssiger Kreis 2, Verd. 1 36455 = ABSCHALTUNG VERDICHTER – Störung Druckfühler Verflüssiger Kreis 3, Verd.
- Seite 16 Holding Datenpunkt Register Bereich/Beschreibung (4xxxx) 47911 = ABSCHALTUNG VERDICHTER – Mechanik Niederdruck, Kreis 1, Verd. 1 47943 = ABSCHALTUNG VERDICHTER – Mechanik Niederdruck, Kreis 2, Verd. 1 47975 = ABSCHALTUNG VERDICHTER – Mechanik Niederdruck, Kreis 3, Verd. 1 48131 = Gerätecontroller offline 48163 = Controllerplatine offline, Kreis 1 48195 = Controllerplatine offline, Kreis 2 48227 = Controllerplatine offline, Kreis 3...
- Seite 17 Holding Datenpunkt Register Bereich/Beschreibung (4xxxx) 191 = ABSCHALTUNG KREISLAUF – Frostschutz Verdampfer 192 = ABSCHALTUNG GERÄT – Not-Aus-Alarm 193 = STOPP GERÄT – Wassertemperaturen Verdampfer vertauscht 194 = STOPP GERÄT – Externer Alarm 195 = Störung Temp.-Fühler Austrittswasser Verdampfer 1 196 = Störung Temp.-Fühler Austrittswasser Verdampfer 2 197 = ABSCHALTUNG KREISLAUF –...
- Seite 18 Holding Datenpunkt Register Bereich/Beschreibung (4xxxx) 20034 = ENTLASTUNG – Verdampferdruck niedrig, Kreis 2 20066 = ENTLASTUNG – Verdampferdruck niedrig, Kreis 3 20098 = ENTLASTUNG – Verdampfer 20262 = ENTLASTUNG – Verdichtermotorstrom hoch, Kreis 1, Verd. 1 20294 = ENTLASTUNG – Verdichtermotorstrom hoch, Kreis 2, Verd. 1 20326 = ENTLASTUNG –...
-
Seite 19: Alarmpunkte
Gerätecontroller-Anwendungssoftware verfügbaren Modbus-Alarmpunkte des MicroTech III Controller für Kaltwassersätze aufgelistet. Der Name der Anwendungssoftware kann am Bedienfeld des Geräts abgelesen werden: siehe „Hauptmenü“ -> „Über den Chiller“. Tabelle 4: Liste der Alarmpunkte des MicroTech III Gerätecontrollers Alarmpunkt Bad Current Limit Input Warning (Warnung: Unzulässige Eingangsdaten für „Strombegrenzung“) - Seite 20 Alarmpunkt Comp SHUTDOWN – VFD Over Heat Fault (ABSCHALTUNG Verdichter – Störung: Übertemp. VFD) Comp SHUTDOWN – Current Overload Fault (ABSCHALTUNG Verdichter – Störung: Überstrom) Comp SHUTDOWN – Low Discharge Superheat Fault (ABSCHALTUNG Verdichter – Störung: Überhitzung Austrittsgas niedrig) Condenser Ent Water Temp Sensor Fault (Störung: Fühler Eintrittswassertemp.
-
Seite 21: Vollständige Liste Der Alarmpunkte
Vollständige Liste der Alarmpunkte In Table 5 sind alle am MicroTech III Controller für Kaltwassersätze verfügbaren Modbus-Alarmpunkte vollständig aufgeführt. Eine ausführliche Beschreibung aller für das Netzwerk verfügbaren MicroTech III Alarme wird in der nächsten Version dieses Dokuments enthalten sein. Tabelle 5: Vollständige Liste der Alarmpunkte des MicroTech III Gerätecontrollers... - Seite 22 Holding Alarmpunkt Register Bereich (4xxxx) Circuit #1 Comp #2 – SHUTDOWN – Suction Temp Sensor Fault (PFS) 0 = Normal, 1 = Alarm (Kreis 1, Verd. 2 – ABSCHALTUNG – Störung: Fühler Verdichter-Ansaugtemp. (PFS)) Circuit #1 Controller board offline Fault 0 = Normal, 1 = Alarm (Kreis 1 –...
- Seite 23 Holding Alarmpunkt Register Bereich (4xxxx) Circuit #2 INHIBIT LOAD – High Current Problem 0 = Normal, 1 = Alarm (Kreis 2– LAST UNZULÄSSIG – Problem: Stromstärke hoch) Circuit #2 INHIBIT LOAD – High Pressure Problem 0 = Normal, 1 = Alarm (Kreis 2 –...
- Seite 24 Holding Alarmpunkt Register Bereich (4xxxx) Circuit #3 SHUTDOWN – No Pressure Change After Startup 0 = Normal, 1 = Alarm (Kreis 3 – ABSCHALTUNG – Keine Druckänderung nach Anlauf) Circuit #3 SHUTDOWN – Phase Voltage Protection Fault 0 = Normal, 1 = Alarm (Kreis 3 –...
- Seite 25 Holding Alarmpunkt Register Bereich (4xxxx) UNIT STOP – Emergency Stop Alarm 0 = Normal, 1 = Alarm (STOPP GERÄT –Not-Aus-Alarm) UNIT STOP - Evaporator Water Temps Inverted 0 = Normal, 1 = Alarm (STOPP GERÄT – Wassertemperaturen Verdampfer vertauscht) UNIT STOP – External Alarm 0 = Normal, 1 = Alarm (STOPP GERÄT –...
- Seite 26 D-EOMOC002(19)12-14DE – 26/37...
-
Seite 27: Anhang A - Umrechnungstabelle Ascii-Zeichen
Anhang A – Umrechnungstabelle ASCII-Zeichen In dieser Tabelle sind die ASCII-Zeichen und die entsprechenden Zahlen in Hexadezimalform und in Dezimalform aufgelistet. Die fett dargestellten Zeichen werden vom MicroTech III Controller für Kaltwassersätze nicht unterstützt. Nicht unterstützt werden außerdem nicht-druckbare Zeichen, mit Ausnahme des Leerzeichens. -
Seite 28: Anhang B - Tabelle Aller Register
Anhang B – Tabelle aller Register In diesem Abschnitt sind alle in diesem Dokument besprochenen Daten-/Alarmregister nach der Adresse ihrer Holding Register sortiert aufgelistet. Tabelle 7: Tabelle aller Register Holding Register Daten-/Alarmpunkt (4xxxx) Chiller Local/Remote (KWS Lokal/Remote) Chiller Enable Output (Ausgang KWS aktivieren) Run Enabled (Betrieb zulässig) Chiller Capacity Limited (Leistungsbegrenzung KWS) Alarm Digital Output (Digitalausgang Alarm) - Seite 29 Holding Register Daten-/Alarmpunkt (4xxxx) Circuit #3 Condenser Saturated Refrigerant Temp (Kreis Nr. 3, Kältemittel-Sättigungstemp. Verflüssiger) Circuit #3 Evaporator Refrigerant Pressure (Kreis Nr. 3, Kältemitteldruck Verdampfer) Circuit #3 Evaporator Saturated Refrigerant Temp (Kreis Nr. 3, Kältemittel-Sättigungstemp. Verdampfer) Circuit #1 Comp #1 - Suction Refrigerant Temp (Kreis Nr.
- Seite 30 Holding Register Daten-/Alarmpunkt (4xxxx) Condenser Pump Run Hours (Betriebsstunden Pumpe Verflüssiger) Condenser Pump Status (Status Pumpe Verflüssiger) Evaporator Pump #1 Run Hours (Betriebsstunden Verdampferpumpe Nr. 1) Evaporator Pump #1 Run Hours (Betriebsstunden Verdampferpumpe Nr. 1) Evaporator Pump #1 Status (Status Verdampferpumpe Nr. 1) Evaporator Pump #2 Run Hours (Betriebsstunden Verdampferpumpe Nr.
- Seite 31 Holding Register Daten-/Alarmpunkt (4xxxx) UNIT UNLOAD – Low Pressure Problem (ENTLASTUNG GERÄT – Problem: Druck niedrig) Circuit #1 UNLOAD – Low Pressure Problem Kreis 1 – ENTLASTUNG – Problem: Druck niedrig) Circuit #2 UNLOAD – Low Pressure Problem Kreis 2 – ENTLASTUNG – Problem: Druck niedrig) Circuit #3 UNLOAD –...
- Seite 32 Holding Register Daten-/Alarmpunkt (4xxxx) Circuit #3 Comp #1 – SHUTDOWN – Discharge Temp High Fault (Kreis 3, Verd. 1 – ABSCHALTUNG Verdichter – Störung: Austrittstemp. hoch) Condenser Entering Water Temp Sensor Fault (PFS) (Störung: Fühler Eintrittswassertemp. Verflüssiger (PFS)) UNIT SHUTDOWN - Evaporator Water Flow Loss (ABSCHALTUNG GERÄT –...
- Seite 33 Holding Register Daten-/Alarmpunkt (4xxxx) Circuit #2 SHUTDOWN – No Pressure at Startup Fault (Kreis 2 – ABSCHALTUNG – Störung: Kein Druck bei Anlauf) Circuit #3 SHUTDOWN – No Pressure at Startup Fault (Kreis 3 – ABSCHALTUNG – Störung: Kein Druck bei Anlauf) Circuit #1 Comp #1 –...
- Seite 34 Holding Register Daten-/Alarmpunkt (4xxxx) Circuit #3 INHIBIT LOAD – High Current Problem (Kreis 3– LAST UNZULÄSSIG – Problem: Stromstärke hoch) UNIT STOP – Emergency Stop Alarm (STOPP GERÄT –Not-Aus-Alarm) UNIT STOP - Evaporator Water Temps Inverted (STOPP GERÄT – Wassertemperaturen Verdampfer vertauscht) UNIT STOP –...
- Seite 35 Holding Register Daten-/Alarmpunkt (4xxxx) Circuit #1 Comp #2 - Full Load 1828 (Kreis Nr. 1, Verdicht. Nr. 2 - Volllast) Circuit #1 Comp #2 - Oil Feed Pressure (PFS) 1832 (Kreis Nr. 1, Verdicht. Nr. 2 - Öl-Förderdruck (PFS)) Circuit #1 Comp #2 - Status 1838 (Kreis Nr.
- Seite 36 D-EOMOC002(19)12-14DE – 36/37...
- Seite 37 Schaden im weitesten Sinne, der sich aus der Verwendung und / oder Auslegung der Informationen in dieser Veröffentlichung direkt oder indirekt ergibt, ab. Alle Urheberrechte aller Inhalte sind in Besitz von Daikin Applied Europe S.p.A.
