Arbeitsabfolge

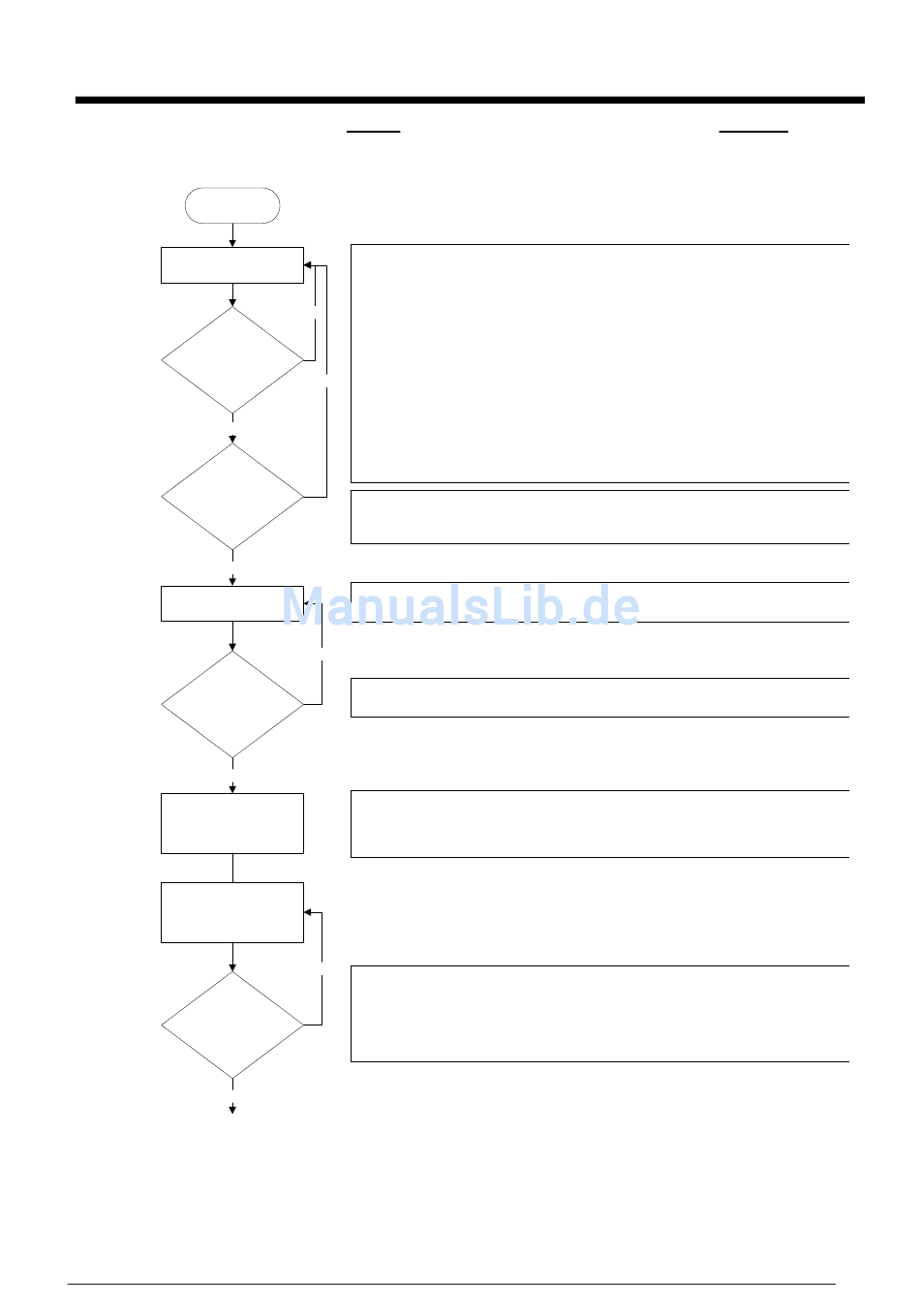

Abbildung 1, Arbeitsabfolge in der Einheit (siehe Abbildung 9 für Arbeitsabfolge im Kreislauf)
Einheit einschalten
Einheit im Status AUS
Ist die Einheit aktiviert?
Ja
Ist die Sperrung
aufgrund niedriger
Außentemperatur
aktiv?
Nein
Output Verdampfer-Pumpe
EIN
Ist Strömung
vorhanden?
Ja
Warte auf Zirkulation des
gekühlten Wassers im
Kreislauf.
Den Output der Pumpe
eingeschaltet lassen,
während der Chiller aktiviert
ist. Dann ist er entweder
bereit zu laufen oder er läuft.
Besteht hinreichend
Ladung, dass der
Chiller starten kann?
Ja
D–EOMWC00A07-16DE
Arbeitsabfolge beim AWS-Chiller im Betriebsmodus Kühlen
Der Chiller kann ausgeschaltet werden über den Schalter der Einheit, den entfernten
Schalter (Remote Ein/Aus-Schalter), durch Deaktivierung über die Tastatur oder über das
BAS-Netzwerk (Gebäudeverwaltungssystem). Außerdem wird der Chiller deaktiviert, wenn
alle Kreisläufe deaktiviert sind, oder wenn Einheit-Alarm besteht. Ist der Chiller deaktiviert,
Nein
zeigt die Status-Anzeige der Einheit das an und zeigt auch, was dazu geführt hat.
Ist der Schalter der Einheit auf AUS, dann lautet der Status der Einheit Off:Unit Switch
(Aus: Schalter der Einheit). Ist der Chiller aufgrund eines Netzwerk-Kommandos
deaktiviert, dann lautet der Status der Einheit Off:BAS Disable (Aus: BAS nicht
Ja
freigeschaltet). Ist der entfernte Schalter (Remote Ein/Aus-Schalter) geöffnet, dann lautet
der Status der Einheit Off:Remote Switch (Aus: Remote Ein/Aus-Schalter). Ist ein
Einheit-Alarm aktiv, lautet der Status der Einheit Off:Unit Alarm (Aus: Einheit-Alarm). Ist
kein Kreislauf aktiviert, lautet der Status der Einheit Off:All Cir Disabled (Aus: Alle
Kreisläufe deaktiviert). Ist die Einheit deaktiviert auf Basis des Sollwertes zur
Freischaltung des Chiller-Betriebs, dann lautet der Status der Einheit Off:Keypad Disable
(Aus: Deaktiviert durch Tastatur).
Die Funktion 'Sperrung bei niedriger Außentemperatur' verhindert, dass der Chiller startet,
obwohl er aktiviert ist. Ist diese Sperrung aktiv, lautet der Status der Einheit Off:Low OAT
Lock (Sperrung aufgrund niedriger Außentemperatur) .
Ist der Chiller aktiviert, befindet sich die Einheit im Status Auto und es wird der Output der
Verdampfer-Pumpe aktiviert.
Nein
Der Chiller wartet dann, bis sich der Strömungsschalter schließt. Während dieser Zeit lautet
der Status der Einheit Auto:Wait for flow (Auto: Warte auf Strömung).
Nachdem die Strömung hergestellt ist, wartet der Chiller einige Zeit, bis der Kreislauf des
gekühlten Wassers zirkuliert, um dann die Temperatur des abfließenden Wassers mit mehr
Aussagekraft messen zu können. Der Status der Einheit lautet in dieser Zeit Auto:Evap
Recirc (Auto: Verdampfer Rezirkulation).
Nein
Der Chiller kann jetzt starten, sofern genügend Ladung vorhanden ist. Ist der LWT-Wert
nicht höher als der aktive Sollwert plus 'Starten Delta T' (Start Up Delta T), lautet der Status
der Einheit Auto:Wait for load (Auto: Warte auf Laden).
Ist der LWT-Wert höher als der aktive Sollwert plus 'Starten Delta T' (Start Up Delta T),
lautet der Status der Einheit Auto. Dann kann ein Kreislauf seinen Betrieb aufnehmen.
