Master/Slave
In diesem Abschnitt wird die Master-/Slavesteuerlogik (MS) und alle Umstände beschrieben, in denen
diese Funktion angewendet werden kann. Die MS-Steuerung besteht aus einer gewöhnlichen
Verwaltung mehrerer Kühlanlagen, die untereinander über die serielle Kommunikation Konnex
verbunden sind. Wird eine Kühlanlage als Master festgelegt, erhält sie die Kontrolle über alle anderen
Kühlanlagen, die als Slaves definiert sind.
Master/Slave Überblick
Die Master-/Slavefunktion ermöglicht eine Steuerung einer Mehrfachanlage mit maximal 4
Kühlanlagen, 1 Master + 3 Slaves, die parallel zum Wasserkreislauf angeschlossen ist. Die
Temperatursteuerung erfolgt immer anhand der üblichen Auslasswassertemperatur, die
durch die Master-Kühlanlage abgelesen wird.
Die MS-Funktion kann einzeln mehrere Anlagen verwalten. Der Hauptunterschied, der jede
Anlagenart kennzeichnet, ist vornehmlich die Anzahl und die Anschlussweise der Wasserpumpen.
Die MS kann niemals eine Änderung des Geschwindigkeitssignals für eine oder mehrere
Wasserpumpen ausführen.
-
Anlage 1: Gemeinsame Einzelpumpe
Die einfachste Anlage, die eine Master-/Slavefunktion steuern kann, besteht aus einer
gemeinsamen einzelnen Pumpe, die auf einer Wasserleitung installiert ist, über die der
Wasserzufluss zum Kühlanlagennetz erfolgt. Der Pumpbetrieb wird dadurch erhalten, dass die
Freigabekontakte der Verdampferwasserpumpe jeder Kühlanlage parallel geschaltet werden. Die
erste vom Master zum Start freigegebene Kühlanlage aktiviert die gemeinsame Pumpe. Bei dieser
Anlagenart werden alle Kühlanlagen vom Wasserfluss durchströmt, auch wenn sie stillstehen.
-
Anlage 2: Gemeinsame Kühlanlagenpumpe
In der zweiten Anlagenart ist jede Kühlanlage des Master-/Slavenetzwerks mit einer Pumpe
ausgerüstet. Die Pumpe kann nur direkt auf die Einheit oder in der Leitung der einzelnen
Kühlanlage installiert werden. Sie verhindert zudem den Wasserfluss in den Verdampfer, wenn die
Kühlanlage nicht in Betrieb ist. Jede Pumpe wird nur durch die Kühlanlage gesteuert mit der sie
verbunden ist.
-
Anlage 3: Doppelte Kühlanlagenpumpe
Die dritte Anlagenart ist eine Erweiterung der vorherigen Anlage. Standardmäßig kann jede
Kühlanlage zwei Verdampferwasserpumpen steuern: primäre und Standbypumpe. Diese Funktion

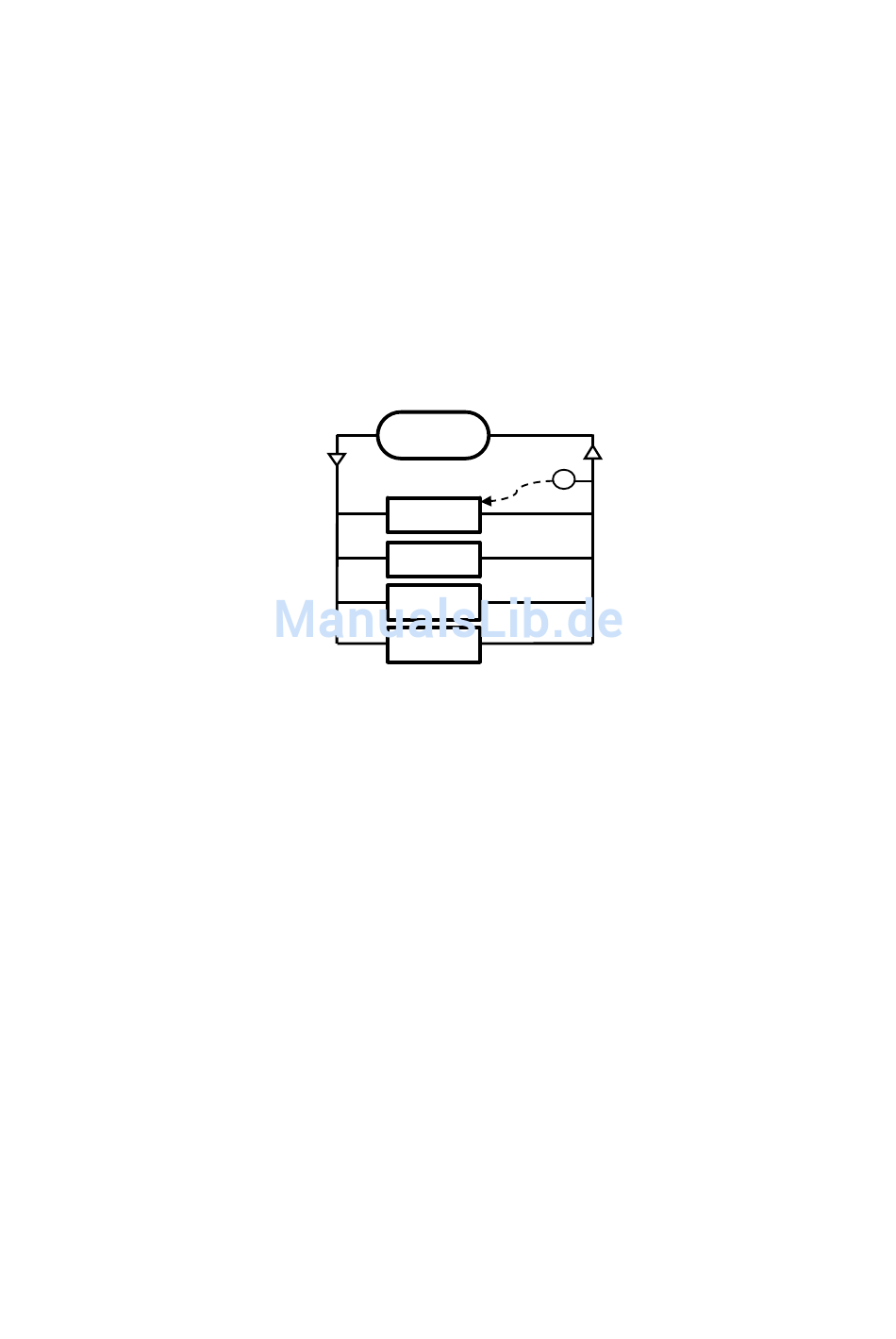

EINRICHTUNG
T
MASTER
SLAVE 1
SLAVE 2
SLAVE 3
