Alle in diesem Abschnitt vorhanden Pläne geben nur ein Hauptdiagramm der elektrischen
Anschlüsse
Prozess-Bus

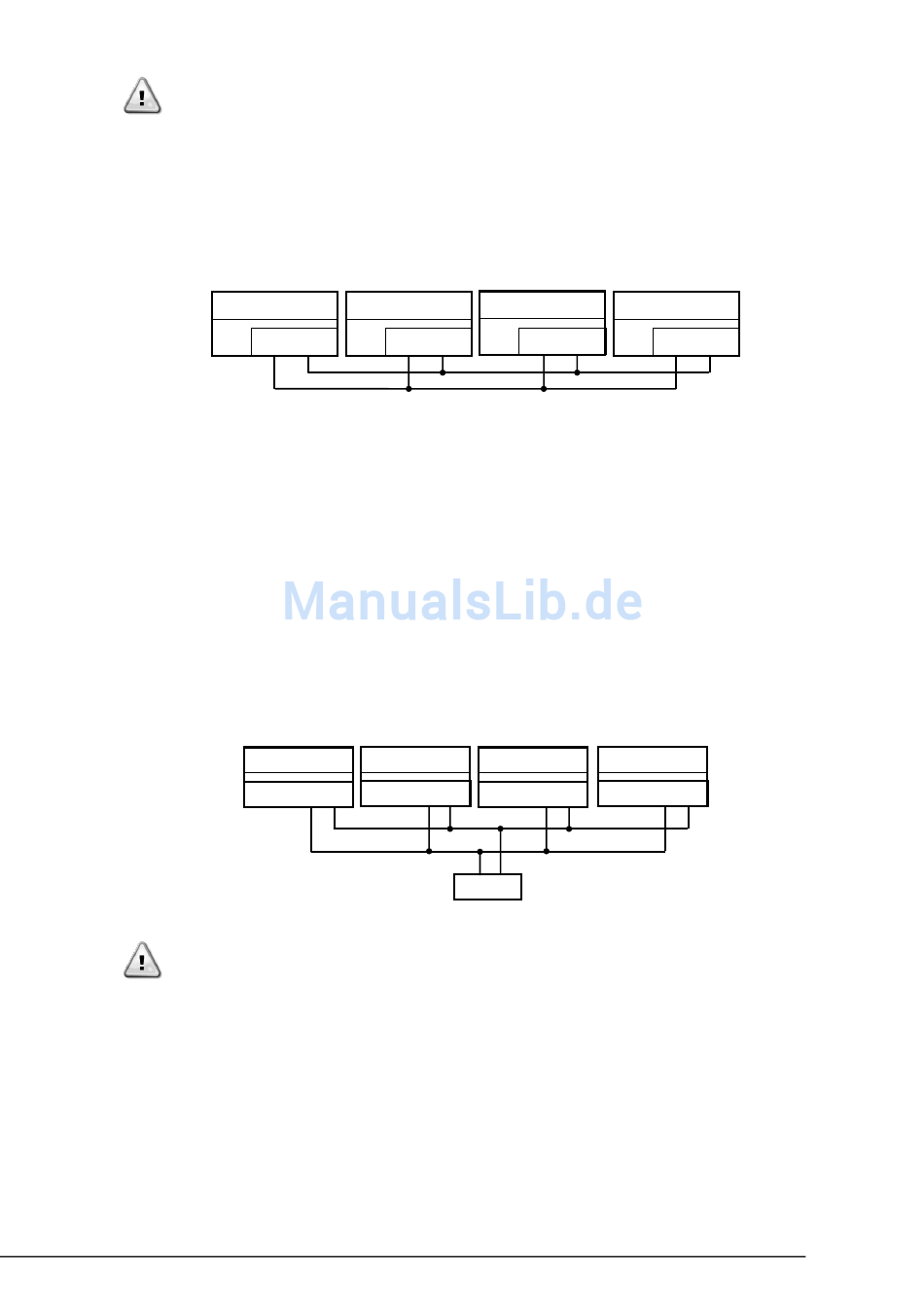

Das folgende Diagramm zeigt, wie die Kühlanlagen untereinander verbunden sein müssen, um ein
Master-/Slavenetzwerk zu erstellen. Beginnend mit der ersten Kühlanlage alle Klemmen PB [CE+ /
CE-] jeder Steuerung parallel anschließen. Sie sind über die Benutzer-Klemmenleiste zu erreichen.
Für die Nummerierung der Klemmen siehe Tabelle.
MASTER
CE- CE+
Gemeinsamer Sensor für Auslasswassertemperatur
Der gemeinsame Sensor für Auslasswassertemperatur muss mit der Masterkühlanlage über die
Benutzer-Klemmenleiste (Master/Slave Temperatursensor) verbunden werden. Für die
Nummerierung der Klemmen siehe Tabelle.
Pumpenanschluss
Es stehen in Abhängigkeit der Anlagenart, in der die Master-/Slavefunktion angewendet wird,
verschiedene Pumpenanschlüsse zur Verfügung.
1. Gemeinsame Einzelpumpe
In der Anlagenart gemeinsame Einzelpumpe, in der eine einzige Pumpe den gesamten
Wasserfluss regelt, müssen alle Pumpenfreigabekontakte jeder Kühlanlage parallel angeschlossen
werden, damit ein einziger Kontakt für die gemeinsame Pumpe erhalten werden kann. Der
Pumpenkontakt jeder Kühlanlage ist über die Benutzer-Klemmenleiste erreichbar
(Verdampferpumpe Nr.1 Start). Für die Nummerierung der Klemmen siehe Tabelle.
MASTER
Verd. Pumpe Nr.1
Für die wassergekühlte Einheit mit Wasserumkehr ist daran zu denken, dass im Heizmodus
nicht die Verdampferpumpe, sondern die Verflüssigerpumpe die verbraucherseitige Pumpe
ist. Deshalb muss die Klemme Verflüssigerpumpe Nr.1 benutzt werden, um die gemeinsame
Pumpe zu steuern.
1. Eine Kühlanlagenpumpe
In der Anlagenart Eine Kühlanlagenpumpe muss jede Pumpe mit der entsprechenden Einheit
verbunden sein. Der Freigabekontakt ist über die Benutzer-Klemmenleiste erreichbar
(Verdampferpumpe Nr.1 Start). Für die Nummerierung der Klemmen siehe Tabelle.
- 80 -
SLAVE 2
SLAVE 1
CE- CE+
CE- CE+
SLAVE 1
SLAVE 2
Verd. Pumpe Nr.1
Verd. Pumpe Nr.1
PUMPE
D–EOMWC00A07-16DE
SLAVE 3
CE- CE+
SLAVE 3
Verd. Pumpe Nr.1
