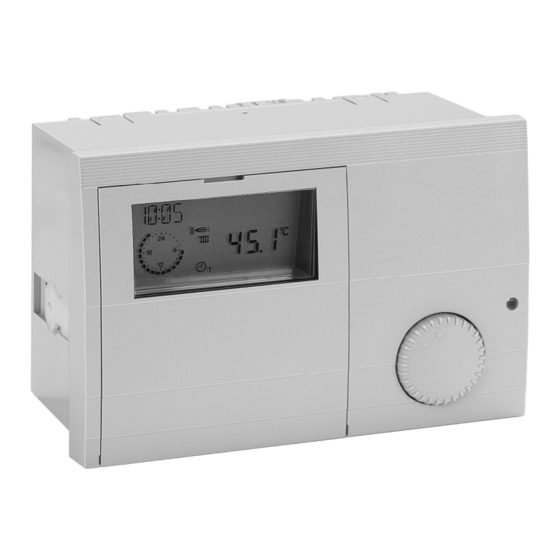

E8.5064 V1
Systemmanager
Bedienungsanleitung
Bitte beachten Sie die Sicherheitshinweise
und lesen Sie diese Anleitung vor Inbetrieb-
nahme sorgfältig durch.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Daikin E8.5064 V1

  • Seite 1 E8.5064 V1 Systemmanager Bedienungsanleitung Bitte beachten Sie die Sicherheitshinweise und lesen Sie diese Anleitung vor Inbetrieb- nahme sorgfältig durch.
  • Seite 2: Allgemeines

    Sicherheitshinweise Allgemeines Gewährleistungsbedingungen Allgemeines Sicherheitshinweise Bei nicht fachgerechter Installation, Inbetriebnahme, War- Netzanschlussvorschriften tung und Reparatur des Reglers besteht kein Anspruch auf Garantieleistungen durch den Hersteller. Beachten Sie die Bedingungen Ihres örtlichen Energiever- sorgungsunternehmens und die VDE-Vorschriften. Umbau Ihre Heizungsregelung darf nur von dafür autorisiertem Jegliche technische Veränderung ist untersagt.
  • Seite 3: Allgemeine Hinweise

    Fachmann installiert werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Das Produkt E8.5064 V1 entspricht den technischen Vor- Nach den gültigen Bestimmungen muss die gaben der eurasischen Zollunion (Russische Föderation, Montage- und Gebrauchsanweisung jederzeit Weißrussland, Kasachstan).
  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeines Benutzer   Inhaltsverzeichnis Zeitprogramme   Allgemeines   Fachmann   Sicherheitshinweise   Fachmann FA (nur bei FA über BUS)   Netzanschlussvorschriften   Ebenen   Sicherheit   Anlage   Gewährleistungsbedingungen   Warmwasser   Wichtige Textstellen   Heizkreis I/II   Hinweis  ...
  • Seite 5 Inhaltsverzeichnis Allgemeines MODGRAD (nur bei WE über BUS-Anschluss) 19 HEIZKURVE     Warmwasser HEIZK ADAP (Heizkurvenadaption)     T-WW U (Speicher unten Temperatur) RAUMEINFL (Raumfühlereinfluß)     T-RAUMSOLL A ANP-RAUMF (Anpassung des Raumfühlers)   (Akt. Raum Solltemperatur) AUFHEIZ OPT (Aufheizoptimierung)  ...
  • Seite 6 Inhaltsverzeichnis Allgemeines KURVE 11-xx WE KUEHLFKT (Kühlfunktion für die WE)     ANFAHRENTL (Anfahrentlastung) mit T-WE KUEHL   MIN BEGRENZ (Minimalbegrenzung WE) (Starttemperatur für Kühlung)     HYSTERESE (Dyn. Schalthysterese Stufe 1) Schaltverhalten bei 2-stufigen Brennern     mit HYST ZEIT (Hysteresezeit) WE1 TYP  ...
  • Seite 7 Inhaltsverzeichnis Allgemeines MISCHER ZU (Mischer Dynamik Schließen)   Teil 4: Anhang   MAX T-VORL (max. Vorlauftemperatur)   Zubehör   MIN T-VORL (min. Vorlauftemperatur)   Das Bedienmodul Merlin BM, BM 8 und Lago FB 58   T-FROST (Frostschutztemperatur)   Fernbedienung FBR2  ...
  • Seite 8: Teil1: Bedienung

    Bedienung im Normalbetrieb Teil1: Bedienung Teil1: Bedienung Ç Betriebsartenwahl Teil1: Bedienung Durch Drehen des Knopfes können Sie die gewünschte Für die erste Inbetriebnahme bzw. für die Betriebsart wählen. Die gewählte Betriebsart wird durch „Ebene Installation“ lesen Sie bitte die Instal- ein Symbol unten in der Anzeige dargestellt.
  • Seite 9: Wirkung Der Betriebsart

    Bedienung im Normalbetrieb Teil1: Bedienung Service (automatische Rücksetzung nach 15 min) Kessel regelt auf Kesselsolltemperatur = maximale Kessel- temperatur => siehe Seite 33; sowie die Kesseltemperatur von 65 °C erreicht ist, regeln die Verbraucher auf ihre ma- ximale Vorlauftemperatur zur Abführung der Wärme (Kühl- funktion).
  • Seite 10: Anzeige Im Normalbetrieb

    Bedienung im Normalbetrieb Teil1: Bedienung Erläuterungen Anzeige im Normalbetrieb aktuelle Uhrzeit Frei wählbare Anzeige (siehe Parameter „AUSWAHL ANZ“) DCF Empfang OK (nur bei angeschlossenem Empfänger über eBUS) Bus-Symbol (wenn dieses Symbol nicht erscheint Datenleitung zu angeschlossenen CAN Reglern überprüfen => eBUS über Ebene ANZEIGEN prü- fen) Darstellung des aktiven Heizprogramms für den ersten Heizkreis...
  • Seite 11: Veränderung Der Einstellungen

    Veränderung der Einstellungen Teil1: Bedienung Veränderung der Einstellungen Bedienelemente Ç A => Drehgeber Zum Verändern oder Abfragen von Einstellwerten muss Wert/Ebene suchen oder Wert verstellen zunächst die Bedienklappe geöffnet werden. Ä => Regler schaltet in den Bedien-Modus B => Programmier-Taste ...
  • Seite 12: Bedienebenen

    Veränderung der Einstellungen Teil1: Bedienung Bedienebenen Die Bedienung ist in verschiedene Bereiche unterteilt: Allgemein - Anzeigen - Benutzer - Zeitprogramme - Allgemein SERVICE Fachmann - Fachmann FA. DATUM/ZEIT/FERIEN Beim Öffnen der Bedien-Klappe gelangt man automatisch  Bedien- Ç Links drehen in den Anzeigenbereich.
  • Seite 13: Bereiche

    Veränderung der Einstellungen Teil1: Bedienung Bereiche Ebenen Allgemein Die Einstellwerte in den verschiedenen Bereichen sind in Bedienebenen sortiert Zusammenfassung einer Auswahl von Werten  Anlage Service => für den Servicetechniker  Warmwasser Datum/Zeit/Ferien => für den Benutzer  Heizkreis I Anzeigen ...
  • Seite 14: Teil 2: Übersicht Der Anzeige- Und Einstellwerte

    Bereich Allgemein Teil 2: Übersicht der Anzeige- und Einstellwerte Teil 2: Übersicht der Anzeige- und Einstellwerte Teil 2: Übersicht der Anzeige-/Einstellwerte Ç Ä ~ Klappe AUF  mit nach links Ebene suchen, mit öffnen Bereich Allgemein Wenn ein Regler der Heizanlage als ZEITMASTER Ä...
  • Seite 15 Bereich Allgemein Teil 2: Übersicht der Anzeige- und Einstellwerte Geben Sie bitte nicht den Reisetag, sondern den Ferien => Wertegruppe ersten Ferientag als Startdatum ein (an diesem Tag (Ebene Allgemein-> Datum/Zeit/Ferien) wird nicht mehr geheizt). Alle Werte in dieser Ebene werden der Reihe nach einge- =>...
  • Seite 16: Service

    Bereich Allgemein Teil 2: Übersicht der Anzeige- und Einstellwerte Service Ç Ä ~ Klappe AUF  mit nach links Ebene suchen, mit öffnen In diesem Bereich sind Werte für den Kundendienst zu- sammengefasst, um einen schnellen Zugriff zu ermögli- Für diese Funktion ist die Eingabe der Codenummer erfor- chen.
  • Seite 17: Sensortest

    Bereich Allgemein Teil 2: Übersicht der Anzeige- und Einstellwerte SENSORTEST Mit Ä Sensortest starten, mit Ç Sensor wählen => Weitere Einträge Temperatur wird angezeigt; mit Ä Sensortest beenden (Ebene Allgemein-> Service) Wert mit Ç auswählen => Wert wird angezeigt Sensortest => Wertegruppe SW-NR XXX-XX Softwarenummer mit Index (Ebene Allgemein->...
  • Seite 18: Sw-Nr Xxx-Xx

    Bereich Allgemein Teil 2: Übersicht der Anzeige- und Einstellwerte SW-NR XXX-XX STB-TEST Anzeige der Softwarenummer mit Index (bei Problemen/ Anzeige der Temperatur des Wärmeerzeugers. Fragen zum Regler bitte angeben) Ä Prog-Taste gedrückt halten bis der Begrenzer auslöst => Brenner I EIN KASK HANDBTR (nur mit Code-Nr.) alle Pumpen AUS (Nur bei Kaskaden und nur in der Betriebsart “Service“...
  • Seite 19: Bereich Anzeigen

    Bereich Anzeigen Teil 2: Übersicht der Anzeige- und Einstellwerte Bereich Anzeigen T-AUSSEN Nur Anzeige - kein Verstellen möglich. Anzeige Die gemessene Außentemperatur wird für die Regelung erfolgt nur, wenn der Fühler angeschlossen, bzw. geglättet. Hier wird der geglättete Wert angezeigt. der Wert vorhanden ist, sonst „----„...
  • Seite 20: Warmwasser

    Bereich Anzeigen Teil 2: Übersicht der Anzeige- und Einstellwerte Eine Anzeige erfolgt nur, wenn der Fühler Warmwasser angeschlossen, bzw. der Wert in der Anlage T-WW SOLL Aktuelle Warmwasser Solltemperatur vorhanden ist. nach Heizprogramm und Betriebsart Ist der Einstellwert nicht vorhanden, wird er T-WW Aktuelle Warmwassertemperatur ausgeblendet, oder es erscheinen Striche (- - - -) in...
  • Seite 21: Solar/Mf

    Bereich Anzeigen Teil 2: Übersicht der Anzeige- und Einstellwerte Auf dieser Seite erscheinen nur die Parameter Solareinbindung deren entsprechende Funktionen implementiert und Siehe Beschreibung Multifunktion 1 - 4 unter Fachmann. auch aktiviert sind. T-MF(1 - 4) Den vier vorhandenen Multifunktionsrelais ist jeweils ein Solar/MF Fühler zugeordnet.
  • Seite 22: Bereich Benutzer

    Bereich Benutzer Teil 2: Übersicht der Anzeige- und Einstellwerte Bereich Benutzer Ç Ä ~ Klappe AUF  mit nach rechts Ebene suchen, mit öffnen Alle Einstellwerte die durch den Betreiber der Anlage ein- DEUTSCH => Sprache gestellt werden. Einstellen der Sprache des Reglers Anlage KONTRAST Alle Einstellwerte, die keinem Verbraucherkreis zugeord-...
  • Seite 23: Warmwasser

    Bereich Benutzer Teil 2: Übersicht der Anzeige- und Einstellwerte T-WW 1-3 SOLL (Warmwasser Solltemperatur) Warmwasser Einstellen der gewünschten Warmwassertemperatur Bezeichnung Wertebereich Standard T-WW 1 SOLL => wirkt in der ersten Freigabezeit, T-WW 2 SOLL => wirkt in der zweiten Freigabezeit, 1X WWASSER 00, 01 (AUS/EIN) 00 = AUS T-WW 3 SOLL =>...
  • Seite 24: Heizkreis I/Ii

    Bereich Benutzer Teil 2: Übersicht der Anzeige- und Einstellwerte BETRIEBSART Heizkreis I/II - - - - => Hier gilt der Programmschalter des Reglers. Bezeichnung Wertebereich Standard Bei Einstellung einer abweichenden Betriebsart gilt diese BETRIEBSART - - - - ----, ,F1,F2, nur für den zugeordneten Heizkreis.
  • Seite 25: Heizgrenze T/Heizgrenze N (Tag/Nacht)

    Bereich Benutzer Teil 2: Übersicht der Anzeige- und Einstellwerte HEIZGRENZE T/HEIZGRENZE N (Tag/Nacht) Vorlauftemperatur [°C] Nur gültig, wenn die Funktion aktiviert ist => Einstellwert “Fachmann/Heizkreis/BETRIEB HKP = 01=> Pumpen- schaltung nach Heizgrenze“ Übersteigt die durch den Regler gemessene und gemittelte Außentemperatur die hier eingestellte Heizgrenze um 1 K (= 1 °C), so wird die Beheizung gesperrt, die Pumpen schalten ab und die Mischer fahren zu.
  • Seite 26: Heizk Adap (Heizkurvenadaption)

    Bereich Benutzer Teil 2: Übersicht der Anzeige- und Einstellwerte HEIZK ADAP (Heizkurvenadaption) RAUMEINFL (Raumfühlereinfluß) Nur aktiv bei Anschluss des analogen Raumgerätes FBR Nur aktiv bei Anschluss des analogen Raumgerätes FBR (Raumfühler + Wahl der Betriebsart) und eines Außenfüh- (Raumfühler + Wahl der Betriebsart). lers.
  • Seite 27: Aufheiz Opt (Aufheizoptimierung)

    Bereich Benutzer Teil 2: Übersicht der Anzeige- und Einstellwerte ABSENK OPT (Absenk-Optimierung) AUFHEIZ OPT (Aufheizoptimierung) Automatische Optimierung der Sperrung des Brenners Aktivierung der Funktion zur automatischen Vorverlegung zum Ende der eingestellten Heizzeit. des Heizzeitbeginns. Während des eingestellten Zeitraums vor dem Heizzeit- Beispiel: Heizprogramm 6:00 Uhr - 22:30 Uhr ende (nur bei letzter Heizzeit) wird der Brenner nicht mehr AUS: Um 6:00 Uhr wird mit der Beheizung der Wohnung...
  • Seite 28: Bereich Zeitprogramme

    Bereich Zeitprogramme Teil 2: Übersicht der Anzeige- und Einstellwerte Bereich Zeitprogramme Ç Ä ~ Klappe AUF  mit nach rechts Ebene suchen, mit öffnen In diesem Bereich können alle Zeitprogramme eingestellt Auswahl eines Zeitprogramms werden. Auflistung der verfügbaren Zeitprogramme Klappe öffnen => „Anzeigen => Anlage“, Bei maximaler Konfiguration des Reglers Ç...
  • Seite 29: Einstellen Der Zeit-/Heizprogramme

    Bereich Zeitprogramme Teil 2: Übersicht der Anzeige- und Einstellwerte Einstellen der Zeit-/Heizprogramme Ç Wochentag (Mo - So) oder Block wählen (MO-FR => Montag-Freitag, SA-SO => Samstag-Sonntag, MO-SO => Montag-Sonntag) Ä Wochentag/Block öffnen (siehe links) => „I EIN 20 °C“ Erste Einschaltzeit – Sollwert I = 20 °C Ç...
  • Seite 30: Heizprogramm 1 => Werkseinstellung

    Bereich Zeitprogramme Teil 2: Übersicht der Anzeige- und Einstellwerte Heizkreis 1 Heizkreis 2 Heizprogramm 1 => Werkseinstellung: Heizprogramm 1 => Werkseinstellung: Mo. bis Fr.: 06:00 bis 22:00 Mo. bis Fr.: 06:00 bis 22:00 Sa. und So.: 07:00 bis 23:00 Sa. und So.: 07:00 bis 23:00 ...
  • Seite 31: Mo. Bis Fr.: 06:00 Bis

    Bereich Zeitprogramme Teil 2: Übersicht der Anzeige- und Einstellwerte Warmwasser Zirkulation Werkseinstellung: Werkseinstellung: Mo. bis Fr.: 05:00 bis 21:00 Mo. bis Fr.: 05:00 bis 21:00 Sa. und So.: 06:00 bis 22:00 Sa. und So.: 06:00 bis 22:00  Heizzeit 1 Heizzeit 2 Heizzeit 3 ...
  • Seite 32: Bereich Fachmann

    Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte Bereich Fachmann CODENUMMER Nach Eingabe der Codenummer (siehe Seite 16) können Die Veränderung dieser Einstellwerte ist erst nach Eingabe alle Fachmann-Einstellwerte verändert werden => auch die der Code-Nr. möglich (siehe Seite 16). Codenummer selbst (erster Parameter) E Falsche Einstellungen dieser Werte können zu (Ç...
  • Seite 33: Busabschluss (Bus Abschlusswiderstand)

    Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte BUSABSCHLUSS (Bus Abschlusswiderstand) MIN T-WE 1/2 (Min Temperatur WE) Der Busabschlusswiderstand muss einmalig im Bussystem Verringert Kondensatbildung im WE bei geringen Wärme- (WE-Regler bzw. Kaskadenregler) vorhanden sein. anforderungen. Die Abschaltung des WE erfolgt in allen Bei Installation mit einem CoCo 1 auf „00“...
  • Seite 34: 0 - 10 V Funktion

    Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte 0 - 10 V Funktion Anlage Wenn der Regler dem WE die Solltemperatur über einen Bezeichnung Wertebereich Standard Spannungseingang vorgibt, kann der 0 - 10 V Ausgang SPG KURVE 00 - 11 des Reglers mit den folgenden Parametern an den Span- KURVE 11-U1 0,00 V - 10,00 V...
  • Seite 35: Anfahrentl (Anfahrentlastung)

    Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte 01 = Minimalbegrenzung bei Heizbedarf Anlage Der WE hält bei Heizbedarf (Pumpenfreigabe) Bezeichnung Wertebereich Standard mindestens die eingestellte Minimaltemperatur ANFAHRENTL 10 °C - 85 °C 35 °C MIN T-WE. MIN BEGRENZ 00, 01, 02 02 = Permanente Minimalbegrenzung (24 h) HYSTERESE...
  • Seite 36: We Gefunden (Anzahl Der We)

    Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte WE GEFUNDEN (Anzahl der WE) Anlage (nur bei Kaskaden über BUS) Anzeige der auf über BUS automatisch angemeldeten Bezeichnung Wertebereich Standard Wärmeerzeuger mit Buskennung (Kesselnummer) WE GEFUNDEN Nur Anzeige LEISTG/STUFE (Kesselleistung für jede Stufe) LEISTG/STUFE 00 - 9950 kW 00 kW...
  • Seite 37: Konfig Neu (Neue Bus-Konfiguration)

    Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte Wird nach einem Neustart oder nach Aktivierung des Pa- REGELDIFF (Sammler-Regeldifferenz) rameters KONFIG NEU ein Kessel, der schon einmal kon- Anzeige der Sammler-Regeldifferenz figuriert wurde nicht mehr gefunden, so wird eine Fehler- (Solltemperatur - Isttemperatur).
  • Seite 38: Max T-We (Maximaltemperatur Der We)

    Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte MAX T-WE (Maximaltemperatur der WE) Berechnung: Erreicht die aufsummierte Regeldifferenz in Kelvin den eingestellten Wert, so bewirkt dies die Abschal- Schützt vor Überhitzung einzelner WE der Kaskade/ tung aller WE. verhindert das Auslösen des STB (Abregelwert). NACHST ZEIT (Nachstellzeit für I-Regler) Mit diesem Parameter kann eine Temperatur eingestellt E Regelungswert: Die Verstellung dieses Wertes kann zu...
  • Seite 39: Modgrad Ww (Nur Mit Ww-Stufen)

    Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte MODGRAD WW (nur mit WW-Stufen) 06 = Neue Kesselfolge durch automatische Sortierung nach Betriebsstunden bei Folgewechsel (Folgewechsel Eingabe des Soll-Modulationsgrades für die Wärmeerzeu- nach Betriebsstunden des ersten WE der aktiven Folge). ger im Warmwasserbetrieb (siehe WW-Stufen).
  • Seite 40: Folgewechsel (Zeit Bis Folgewechsel)

    Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte HYST BRENN 2 (für Feststoff/2. Brenner) Anlage (nur bei Kaskaden bzw. 2-stufigem Betrieb) (nur bei 2-stufigen Brennern oder Feststoffeinbindung) Bezeichnung Wertebereich Standard FOLGEWECHSEL 10 - 800 Std. 200 Std. Feststoffeinbindung: Hysterese für die Ladepumpe TAKTSPERRE 00 min - 30 min 00 min 2.
  • Seite 41: Schaltverhalten Bei 2-Stufigen Brennern

    Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte Schaltverhalten bei 2-stufigen Brennern Dieses Schaltverhalten wirkt auch für den Betrieb von zwei schaltenden Wärmeerzeugern über die 57°C Brennerrelais A6 und A7. 55°C Einschalten der 1. Brennerstufe bei unterschreiten der 50°C Solltemperatur des WE.
  • Seite 42: (Art Des Primären Wärmeerzeugers)

    Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte 04 = 0 - 10 V Vorgabe der Kesselsolltemperatur Anlage (Konfiguration der Anlage) nur bei WE1 TYP = 01, 02 oder 03 Bezeichnung Wertebereich Standard Brennerrelais werden parallel angesteuert WE1 TYP 00 - 06 Fühler KF [F8] muss angeschlossen werden WE1 BUS...
  • Seite 43: (Speicherart Des Heizungspuffers)

    Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte 02 = Heizen gegen WW-Speicher => F6 Keine WE1 Sperrung bei EIN: T-WE2 > [F6 + HYST BRENN 2+ 5 K] WE1-Typ = „Mehrstufig schaltend“ AUS: T-WE2 < [F6 + HYST BRENN 2] WE1-Typ = „Mehrstufig modulierend“...
  • Seite 44: Estrichprogramm

    Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte Estrichprogramm Anlage ESTRICH (Aktivierung der Estrichtrocknung) Bezeichnung Wertebereich Standard Das Estrichprogramm kann für das Funktionsheizen wie ESTRICH 00, 01 (AUS/EIN) 00 = AUS auch für das Belegreifheizen des frisch verlegten Estrichs ESTRICH-PROG Siehe Erläuterung! genutzt werden.
  • Seite 45: Warmwasser

    Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte PPL (Pumpenparallellauf) Warmwasser 00 => Warmwasservorrangbetrieb: Bei Warmwasserberei- Bezeichnung Wertebereich Standard tung werden die Heizkreise gesperrt. Die Mischer fahren LP SPERRE 00, 01 01 = EIN zu und die Heizkreispumpen schalten ab. (AUS/EIN) 01 =>...
  • Seite 46: T-We Ww (Überhöhung Bei Ww-Betrieb)

    Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte T-WE WW (Überhöhung bei WW-Betrieb) TH-EINGANG (Speicher mit Thermostat) Kessel Solltemperatur bei Warmwasserbereitung = 00 => Warmwasserbereitung über Speicherfühler Warmwasser Solltemperatur + T-WE WW 01 => Warmwasserbereitung über Thermostat: Der Kessel muss bei der Warmwasserbereitung mit die Warmwasserbereitung wird bei Kurzschluss an den erhöhter Temperatur gefahren werden, damit die Anschlussklemmen des Speicherfühlers gestartet.
  • Seite 47: Heizkreis I/Ii

    Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte sertemperatur des Schwimmbads wird an den Raumfüh- Die Parameter dieser Ebene ändern sich entsprechend der leranschluss für den Heizkreis (siehe FBR) angeschlos- gewählten Funktion für den Heizkreis [HK FUNKTION] sen. Heizkreis I/II [Stecker III;...
  • Seite 48: Betrieb Hkp (Betriebsart Der Pumpen)

    Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte Einbauhinweis: Mischer AUF => Vorlauf des Kessels wird EIN: Außentemperatur < eingestellter Heizgrenze Tag in den Rücklauf gespeist (=> Rücklaufanhebung) Absenkzeit Mischer ZU => Rücklauf der Heizkreise wird durchgeleitet. AUS: Außentemp. > eingestellter Heizgrenze Nacht + 1 K Bei geöffnetem Mischer muss die Zirkulation durch den EIN: Außentemperatur <...
  • Seite 49: Max T-Vorl (Max. Vorlauftemperatur)

    Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte MIN T-VORL (min. Vorlauftemperatur) Heizkreis I/II Die ermittelte Vorlauf Solltemperatur des Heizkreises wird Bezeichnung Wertebereich Standard auf die eingestellte minimale Vorlauftemperatur erhöht MAX T-VORL 20 °C - 110 °C 80 °C (z.B.
  • Seite 50: Abnahmezwang (Freigabe Des Kreises)

    Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte ABNAHMEZWANG (Freigabe des Kreises) 00 => AUS 01 => Der Heizkreis kann durch übergeordnete Funktionen (z.B. Kühlfunktion eines Wärmeerzeugers zum Schutz vor Überhitzung; Wärmeabführung beim Servicebetrieb) als Wärmesenke/Verbraucher genutzt werden. Für die Dauer der Funktion wird der Heizkreis mit der eingestellten ma- ximalen Vorlauftemperatur beheizt.
  • Seite 51: Funktionen Für Die Zusatzrelais

    Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte MF1 FUNKTION (Funktionswahl Relais MF1) Solar/MF T-MF1 SOLL (Schalttemperatur Relais MF1) Bezeichnung Wertebereich Standard MF1 HYST (Hysterese Relais MF1) MF(1-4) FUNKTION 00 - 26 00,00,01,02 T-MF(1-4) SOLL 30 °C - 90 °C 30 °C 00 = Keine MF-Funktion 01 = Sammlerpumpe...
  • Seite 52 Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte 20 = Temperaturgesteuerte Zirkulationspumpe Anfahrentlastung: T-ZIRK = Rücklauftemperatur der Zirkulationsleitung EIN: T-MF1 > T-MF1 SOLL EIN: T-ZIRK < T-MF1 SOLL AUS: T-MF1 < [T-MF1 SOLL - 5 K] AUS: T-ZIRK > [T-MF1 SOLL + MF1 HYST] Das Einschalten der Pumpe erfolgt, wenn die Temperatur Die Zirkulationspumpe wird eingeschaltet, wenn die Rück- des Feststoffkessels die Temperatur des Pufferspeichers...
  • Seite 53 Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte Das Einschalten der Pumpe erfolgt, wenn die Temperatur Die Pumpe zur Rücklaufanhebung wird eingeschaltet, des Solarkollektors die Temperatur des Speichers im Be- wenn die Rücklauftemperatur unter die eingestellte Grenz- reich der Einspeisung (T-WW U) um die Hysterese (MF4 temperatur (T-MF1 SOLL) sinkt.
  • Seite 54: F15 Funktion (Fühler Funktion F15)

    Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte F15 FUNKTION (Fühler Funktion F15) 00 = Raumfühler für Heizkreis 2. Wird in dieser Position ein weiterer Fühler am Impulseingang [IMP] erkannt, so wird eine FBR ausgewertet. 01 = 0 - 10 V Eingang => Für Vorgabe Sammlersolltem- peratur.
  • Seite 55: Teil 3: Allgemeine Funktionsbeschreibungen

    Bereich Fachmann Teil 3: Allgemeine Funktionsbeschreibungen Teil 3: Allgemeine Funktionsbeschreibungen Warmwasserbereitung Teil 3: Allgemeine Funktionsbeschreibungen Die programmierte Warmwassertemperatur wird durch das Heizkreisregelung Schalten der Speicherladepumpe und des Brenners einge- regelt. Die Speicherladung startet, wenn die eingestellte Witterungsabhängige Regelung Solltemperatur im Speicher um 5 K unterschritten wird. Die Über die eingestellte Heizkurve wird die Kessel- oder Vor- Speicherladung endet, wenn die eingestellte Solltempera- lauftemperatur passend zu der gemessenen Außentempe-...
  • Seite 56: Ebus Brennersteuerungen

    Bereich Fachmann Teil 3: Allgemeine Funktionsbeschreibungen Die Funktion wird beendet, wenn die Außentemperatur um eBUS Brennersteuerungen 1 K über die eingestellte Frostschutztemperatur steigt. Der Regler unterstützt den Betrieb von Brennersteuerun- gen über den implementierten eBUS. Der Anschluss er- Kesselfrostschutz folgt über den Stecker VII (FA eBUS). Der Kesselfrostschutz wird aktiviert, wenn die Kesseltem- Wärmeanforderung: Regler =>...
  • Seite 57: Umwälzpumpenschaltung

    Bereich Fachmann Teil 3: Allgemeine Funktionsbeschreibungen Der Benutzer sollte in diesem Fall die wichtigen Einstell- wieder freigegeben, wenn die Außentemperatur die einge- werte des Reglers überprüfen. Das Warnzeichen erlischt stellte Heizgrenze unterschreitet. nach einem Neustart des Gerätes (RESET). HEIZGRENZE T => wirkt während der Heizzeiten HEIZGRENZE N =>...
  • Seite 58: Teil 4: Anhang

    Zubehör Teil 4: Anhang Teil 4: Anhang Fernbedienung FBR2 Zubehör Anschluss für HK1: Stecker I; (2 + Sammelmasse + 3) Das Bedienmodul Merlin BM, BM 8 und Lago FB Anschluss für HK2: Stecker III; (1 - 3) (Nur für Reglertypen mit CAN-Bus Anschluss) Anschluss: Stecker IX;...
  • Seite 59: Dcf-Empfänger

    Zubehör Teil 4: Anhang DCF-Empfänger Telefonschalter Anschluss: Stecker VII; Klemme 1, 2 Der Regler kann einen eBUS DCF Empfänger auf den eBUS FA-Klemmen auswerten. Ist der DCF Empfänger angeschlossen, wird die Uhrzeit des Reglers aktualisiert, sobald der DCF eine gültige Zeit auf dem BUS sendet.
  • Seite 60: Systembus

    Systembus Teil 4: Anhang Systembus Das Heizanlagensystem Dieser Regler kann durch Zusatzmodule, die über den in- tegrierten BUS angeschlossen werden, modular erweitert werden. Das System kann in der Maximalausstattung zur Regelung der folgenden Komponenten einer Heizungsan- lage verwendet werden 1 - 8 Kessel (modulierend oder schaltend) 1 - 15 gemischte witterungsgeführte Heizkreise 0 - 15 Raumregler (digital oder analog) Solarsystem (2 Kollektoren, 2 Speicher)
  • Seite 61: Fehlermeldungen

    Systembus Teil 4: Anhang Fehlermeldungen Fühler-Fehler (Bruch/Schluss) E 78 F8: Kesselfühler/Sammlerfühler (Kaskade) Fehler Fehlerbeschreibung E 80 Raumfühler HK1, F2: Pufferfühler Mitte Kommunikations-Fehler E 83 Raumfühler HK2, E 90 Adr. 0 und 1 am Bus. Die Buskennungen 0 und 1 F15: Schwimmbadfühler (T-SPEICHER 3) dürfen nicht gleichzeitig verwendet werden.
  • Seite 62: Fehlersuche

    Fehlersuche Teil 4: Anhang Im Mischererweiterungsregler bei Verbindung zum Fehlersuche Kesselregler => Anzeige der Außen- und der Kesseltem- peratur (siehe „Anzeigen/Anlage“) Allgemein Bediengerät => Anzeige der Raumtemperatur und aus- Bei Fehlverhalten Ihrer Anlage sollten Sie zunächst die blenden der aktuelle Raum Solltemperatur „----“ (siehe korrekte Verkabelung der Regler und Reglerkomponenten „Anzeigen/Heizkreis“) überprüfen.
  • Seite 63 Fehlersuche Teil 4: Anhang Brenner schaltet nicht rechtzeitig aus Kesselminimaltemperatur und Art der Minimalbegrenzung überprüfen => Schutz vor Korrosion Brenner schaltet nicht ein Kessel Solltemperatur überprüfen => Die Solltemperatur muss über der Kesseltemperatur liegen. Betriebsart überprüfen => Standard (B testen) Bei Solar: Brennersperre überprüfen (BoB)
  • Seite 64: Abmessungen

    Abmessungen Abmessungen...
  • Seite 65: Technische Werte

    Technische Werte Technische Werte AC 230 V  10 % Versorgungsspannung nach EN 60038 Leistungsaufnahme max. 8 W Schaltleistung der Relais AC 250 V 2 (2) A Max. Strom über Klemme L1´ 10 A Schutzart nach EN 60529 IP40 Schutzklasse nach EN 60730-1 II, schutzisoliert Schalttafeleinbau nach DIN IEC 61554 Ausschnitt 138x92...
  • Seite 66: Glossar

    Glossar wälzt es entsprechend dem Heizprogramm über die Trink- Glossar wasserleitungen um. Vor- und Rücklauftemperatur Rücklaufanhebung Die Vorlauftemperatur ist die Temperatur, auf die der Die Rücklaufanhebung dient dazu, eine zu große Tempe- Wärmeerzeuger das Wasser aufheizt, welches die Wärme raturdifferenz zwischen Vor- und Rücklauf am Wärmeer- zum Verbraucher (z.
  • Seite 67 Glossar Während einer Heizzeit wird mit der Raum-Solltemperatur Tag geheizt. Zwischen den Heizzeiten wird mit der Ab- senktemperatur geheizt. Sammlerpumpe Eine Sammlerpumpe pumpt das heiße Wasser in einem System mit einem oder mehreren Wärmeerzeugern. Sie wird eingeschaltet, sobald ein Verbraucher im System Wärme anfordert.
  • Seite 68 Bei technischen Fragen wenden Sie sich bitte an die für Sie zuständige Niederlassung/Vertretung. Die Adresse erfahren Sie im Internet oder bei der Elster GmbH. Technische Änderungen, die dem Fortschritt dienen, vor- behalten. Elster GmbH Geschäftssegment Comfort Controls Kuhlmannstraße 10 Funktionsmängel, die auf falsche Bedienung oder Einstellung zu- 31785 Hameln rückzuführen sind, fallen nicht unter Gewährleistung.
