4.2.3

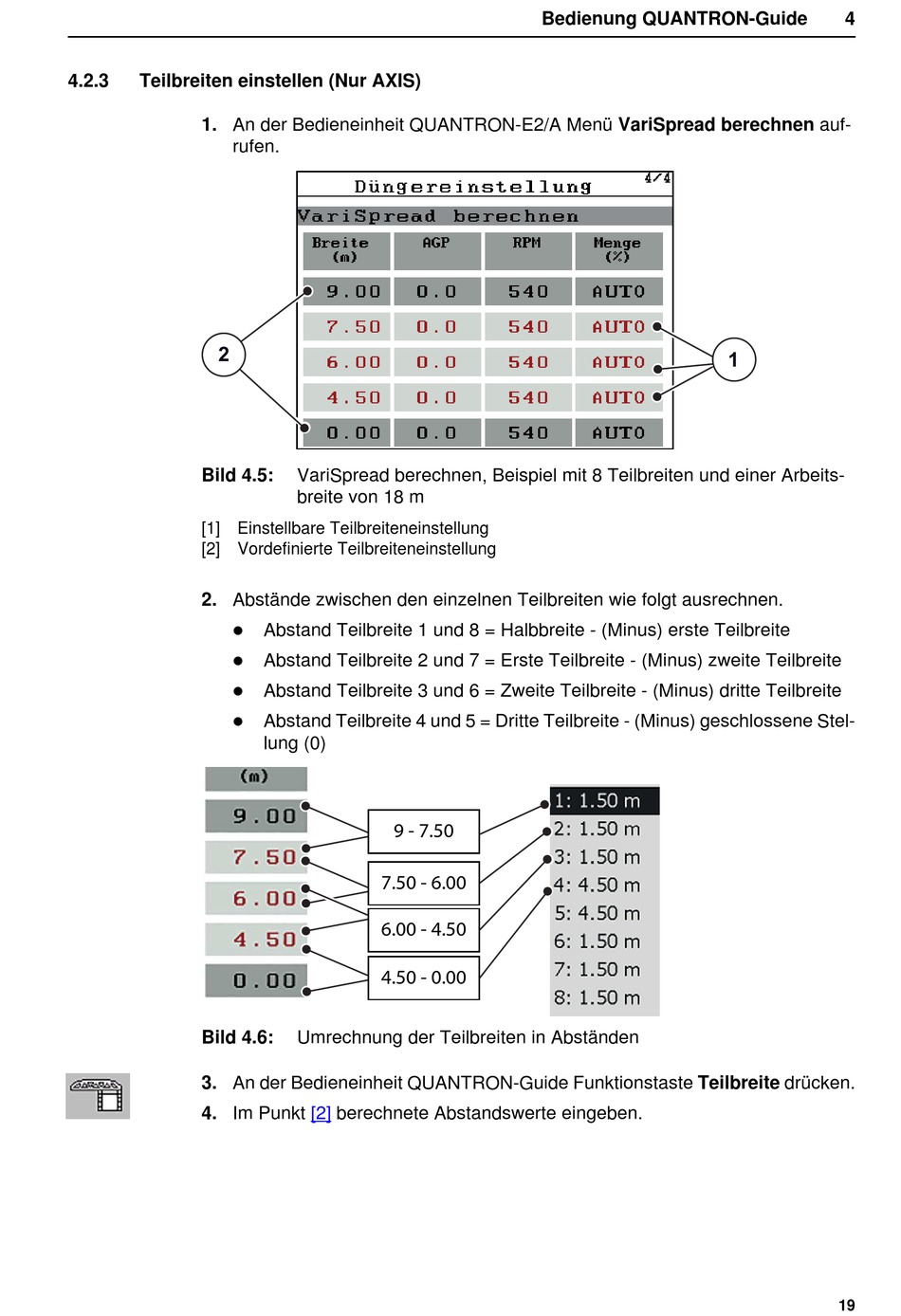

Teilbreiten einstellen (Nur AXIS)

1. An der Bedieneinheit QUANTRON-E2/A Menü VariSpread berechnen auf-
rufen.
2
Bild 4.5:
[1] Einstellbare Teilbreiteneinstellung
[2] Vordefinierte Teilbreiteneinstellung
2. Abstände zwischen den einzelnen Teilbreiten wie folgt ausrechnen.




Bild 4.6:
3. An der Bedieneinheit QUANTRON-Guide Funktionstaste Teilbreite drücken.
4. Im Punkt
VariSpread berechnen, Beispiel mit 8 Teilbreiten und einer Arbeits-
breite von 18 m
Abstand Teilbreite 1 und 8 = Halbbreite - (Minus) erste Teilbreite
Abstand Teilbreite 2 und 7 = Erste Teilbreite - (Minus) zweite Teilbreite
Abstand Teilbreite 3 und 6 = Zweite Teilbreite - (Minus) dritte Teilbreite
Abstand Teilbreite 4 und 5 = Dritte Teilbreite - (Minus) geschlossene Stel-
lung (0)
9 - 7.50
7.50 - 6.00
6.00 - 4.50
4.50 - 0.00
Umrechnung der Teilbreiten in Abständen
[2] berechnete Abstandswerte eingeben.
Bedienung QUANTRON-Guide 4
1
19
