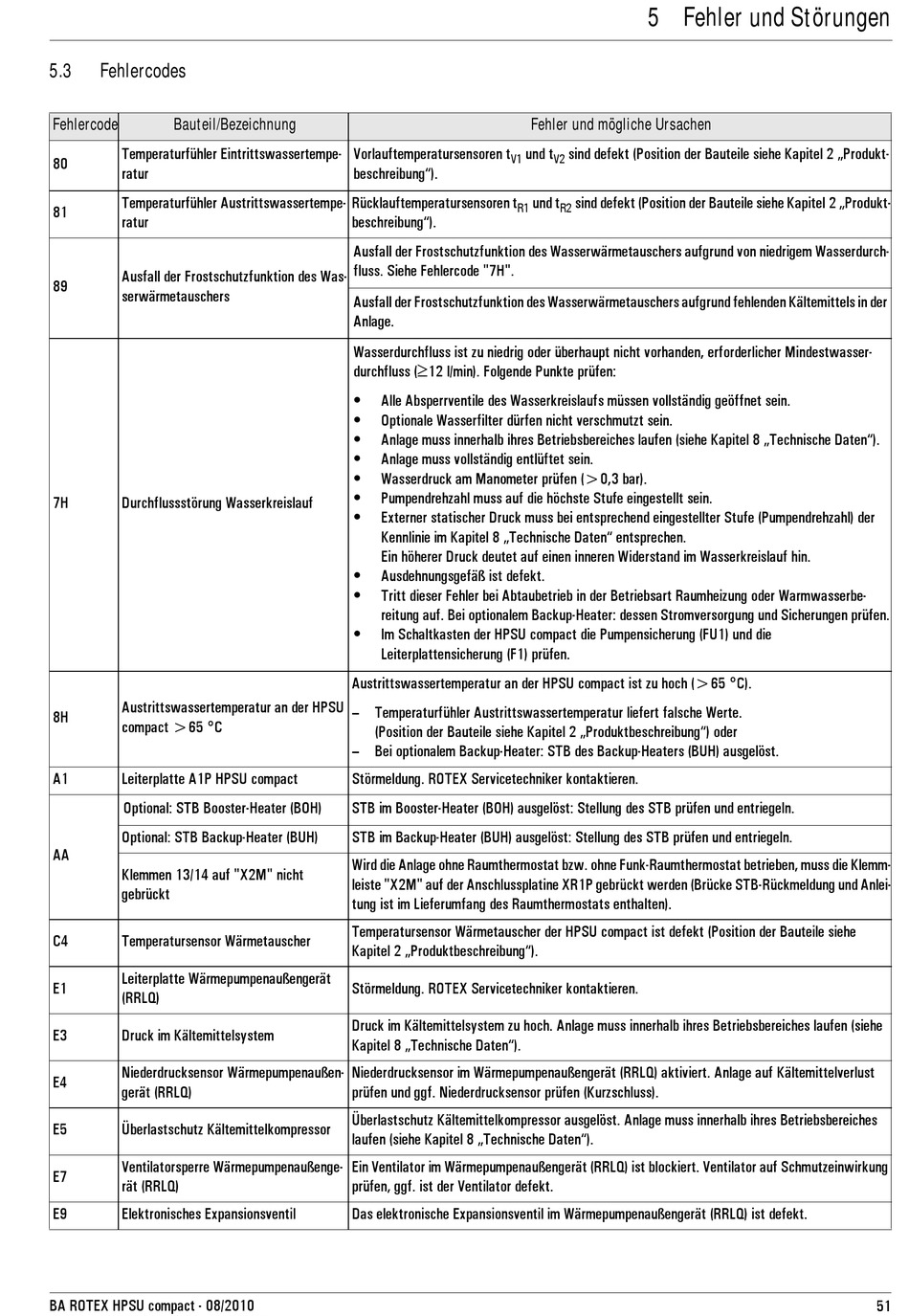

Fehlercodes

Fehlercode Bauteil/Bezeichnung
Temperaturfühler Eintrittswassertempe-
80
ratur
Temperaturfühler Austrittswassertempe-
81
ratur
Ausfall der Frostschutzfunktion des Was-
89
serwärmetauschers
7H Durchflussstörung Wasserkreislauf
Austrittswassertemperatur an der HPSU
8H
compact >65 °C
A1 Leiterplatte A1P HPSU compact
Optional: STB Booster-Heater (BOH)
Optional: STB Backup-Heater (BUH)
AA
Klemmen 13/14 auf "X2M" nicht
gebrückt
C4 Temperatursensor Wärmetauscher
Leiterplatte Wärmepumpenaußengerät
E1
(RRLQ)
E3 Druck im Kältemittelsystem
Niederdrucksensor Wärmepumpenaußen-
E4
gerät (RRLQ)
E5 Überlastschutz Kältemittelkompressor
Ventilatorsperre Wärmepumpenaußenge-
E7
rät (RRLQ)
E9 Elektronisches Expansionsventil
BA ROTEX HPSU compact - 08/2010
Vorlauftemperatursensoren t
V1
beschreibung").
Rücklauftemperatursensoren t
R1
beschreibung").
Ausfall der Frostschutzfunktion des Wasserwärmetauschers aufgrund von niedrigem Wasserdurch-
fluss. Siehe Fehlercode "7H".
Ausfall der Frostschutzfunktion des Wasserwärmetauschers aufgrund fehlenden Kältemittels in der
Anlage.
Wasserdurchfluss ist zu niedrig oder überhaupt nicht vorhanden, erforderlicher Mindestwasser-

durchfluss ( 12 l/min). Folgende Punkte prüfen:
• Alle Absperrventile des Wasserkreislaufs müssen vollständig geöffnet sein.
• Optionale Wasserfilter dürfen nicht verschmutzt sein.
• Anlage muss innerhalb ihres Betriebsbereiches laufen (siehe Kapitel 8 „Technische Daten").
• Anlage muss vollständig entlüftet sein.
• Wasserdruck am Manometer prüfen (>0,3 bar).
• Pumpendrehzahl muss auf die höchste Stufe eingestellt sein.
• Externer statischer Druck muss bei entsprechend eingestellter Stufe (Pumpendrehzahl) der
Kennlinie im Kapitel 8 „Technische Daten" entsprechen.
Ein höherer Druck deutet auf einen inneren Widerstand im Wasserkreislauf hin.
• Ausdehnungsgefäß ist defekt.
• Tritt dieser Fehler bei Abtaubetrieb in der Betriebsart Raumheizung oder Warmwasserbe-
reitung auf. Bei optionalem Backup-Heater: dessen Stromversorgung und Sicherungen prüfen.
• Im Schaltkasten der HPSU compact die Pumpensicherung (FU1) und die
Leiterplattensicherung (F1) prüfen.
Austrittswassertemperatur an der HPSU compact ist zu hoch (>65 °C).
– Temperaturfühler Austrittswassertemperatur liefert falsche Werte.
(Position der Bauteile siehe Kapitel 2 „Produktbeschreibung") oder
– Bei optionalem Backup-Heater: STB des Backup-Heaters (BUH) ausgelöst.
Störmeldung. ROTEX Servicetechniker kontaktieren.
STB im Booster-Heater (BOH) ausgelöst: Stellung des STB prüfen und entriegeln.
STB im Backup-Heater (BUH) ausgelöst: Stellung des STB prüfen und entriegeln.
Wird die Anlage ohne Raumthermostat bzw. ohne Funk-Raumthermostat betrieben, muss die Klemm-
leiste "X2M" auf der Anschlussplatine XR1P gebrückt werden (Brücke STB-Rückmeldung und Anlei-
tung ist im Lieferumfang des Raumthermostats enthalten).
Temperatursensor Wärmetauscher der HPSU compact ist defekt (Position der Bauteile siehe
Kapitel 2 „Produktbeschreibung").
Störmeldung. ROTEX Servicetechniker kontaktieren.
Druck im Kältemittelsystem zu hoch. Anlage muss innerhalb ihres Betriebsbereiches laufen (siehe
Kapitel 8 „Technische Daten").
Niederdrucksensor im Wärmepumpenaußengerät (RRLQ) aktiviert. Anlage auf Kältemittelverlust
prüfen und ggf. Niederdrucksensor prüfen (Kurzschluss).
Überlastschutz Kältemittelkompressor ausgelöst. Anlage muss innerhalb ihres Betriebsbereiches
laufen (siehe Kapitel 8 „Technische Daten").
Ein Ventilator im Wärmepumpenaußengerät (RRLQ) ist blockiert. Ventilator auf Schmutzeinwirkung
prüfen, ggf. ist der Ventilator defekt.
Das elektronische Expansionsventil im Wärmepumpenaußengerät (RRLQ) ist defekt.
5 x Fehler und Störungen
