2 x Produktbeschreibung
36 HPR1 HPRA1
1 Solaris - Vorlauf (1" ÜM)
2 Kaltwasserzufluss (1" AG)*
3 Warmwasser (1" AG*)
4 Heizung Rücklauf (1" AG)*
5 Heizung Vorlauf (1" AG)*
6 Umwälzpumpe (Speicherkreislauf)
8 Speicherbehälter (doppelwandige Hülle aus
Polypropylen mit
PUR-Hartschaum-Wärmedämmung)
9 Füll- und Entleeranschluss (Tr. 32x3 AG) mit
Ventileinsatz
(Bei Anschluss ROTEX Solaris Solaranlage:
Solaris - Rücklauf)
10 Anschluss für Ausgleichsleitung
(AGL, 16 01 08) bzw. Erweiterungsset für
weitere Wärmequelle (EWS,
12 Edelstahl-Wellrohr-Wärmetauscher zur
Trinkwassererwärmung
13 Edelstahl-Wellrohr-Wärmetauscher zur
Heizungsladung

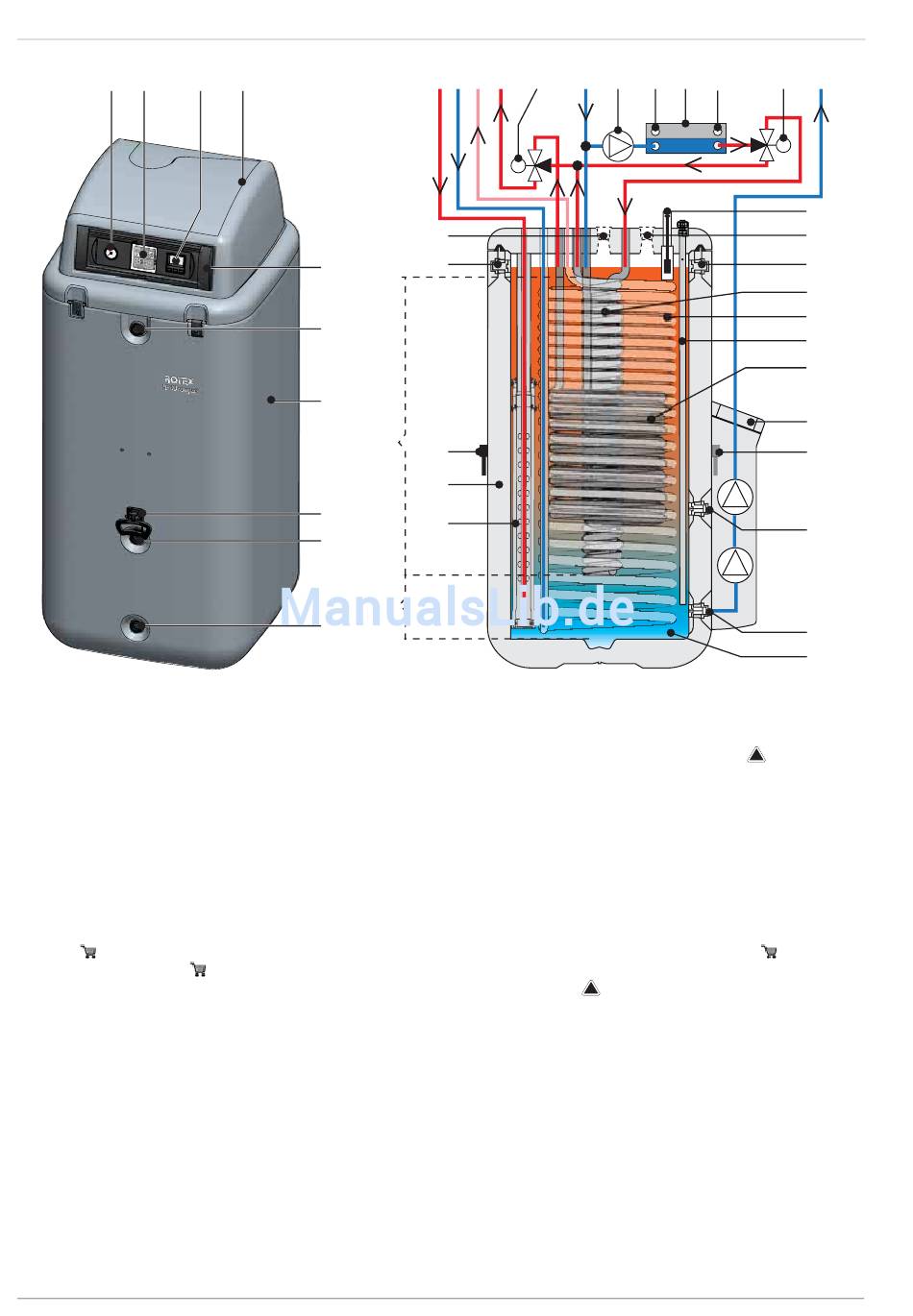

Bild 2-3 Anschlüsse und Abmessungen HPSU Compact (Seitenansicht und Innenaufbau)
10
28
HPR
25
8
24
26
10
23
9
14 Edelstahl-Wellrohr-Wärmetauscher zur
Heizungsunterstützung
15 Anschluss für optionalen Booster-Heater
(R 11/2" IG)
17 Anschluss für optionalen Backup-Heater
(R 11/2" IG)
19 Solar - Vorlauf Schichtungsrohr (nutzbar bei
Anschluss optionale ROTEX Solaris Solaranlage)
20 Füllstandsanzeige (Wasserkreislauf)
21 Fühlertauchhülse für Speichertemperaturfühler
t und t
DHW1
22 Druckloses Speicherwasser
23 Solarzone
24 Warmwasserzone
25 Anschluss Sicherheitsüberlauf (Tr. 32x3 AG)
16 01 10) 26 Handgriff
28 Abdeckhaube
30 Plattenwärmetauscher
31 Anschluss Kältemittel Flüssigkeitsleitung
HPSU compact 508: CuT, Ø 6,4 mm (1/4"),
HPSU compact 516, Ø 9,5 mm (3/8")
1 2 3 5 3UV1
A
M
B
AB
17
25
26
8
19
DHW2
4
6 31 30 32
R410a
H H O
2
AB
32 Anschluss Kältemittel Gasleitung
CuT, Ø 15,9 mm (5/8")
33 Befüllanschluss für Kältemittel
36 Manometer (Heizkreislauf)
3UV1 3-Wege-Umschaltventil (Warmwasser/Heizen)
3UVB 3-Wege-Umschaltventil (Temperaturbegrenzung)
HPR Regelungsgehäuse mit elektr. Anschlussleiste
HPR1 Hauptregelung
HPRA1
Zusatzregelung
RPS3 Optional: Solaris Regelungs- und Pumpeneinheit
X Empfohlener Wandabstand 200 mm
* Empfohlenes Zubehör:
Zirkulationsbremsen (2 Stk.),
Sicherheitseinrichtungen
!
