Hinweise

3

Bedienung

Die Erst-Inbetriebnahme der Wärmepumpenanlage ist in der Installationsanleitung beschrieben.
3.2

Anzeige- und Bedienelemente

38
Hauptregelung (HPR1):
1 Taste "Ein / Aus"
2 Betriebsanzeige LED
3 Anzeige Betriebsart "Raumheizung",
1)
"Raumkühlung ", "Warmwasserheizung",
"Geräuscharmer Betrieb"
4 Anzeige Regelung durch Raumthermostat
5 Anzeige Wochentag
6 Anzeige Uhrzeit
7 Anzeige Programmuhr eingeschaltet
8 Anzeige aktuelles Schaltzeitprogramm
9 Anzeige Programmuhr ausgeschaltet
10 Anzeige Servicetechniker erforderlich
11 Anzeige eingestellte Temperatur
12 Anzeige Parametereinstellung aktiv
13 Anzeige "Funktion nicht verfügbar"
14 Anzeige Betriebsart "Inbetriebnahme",
"Abtaubetrieb"

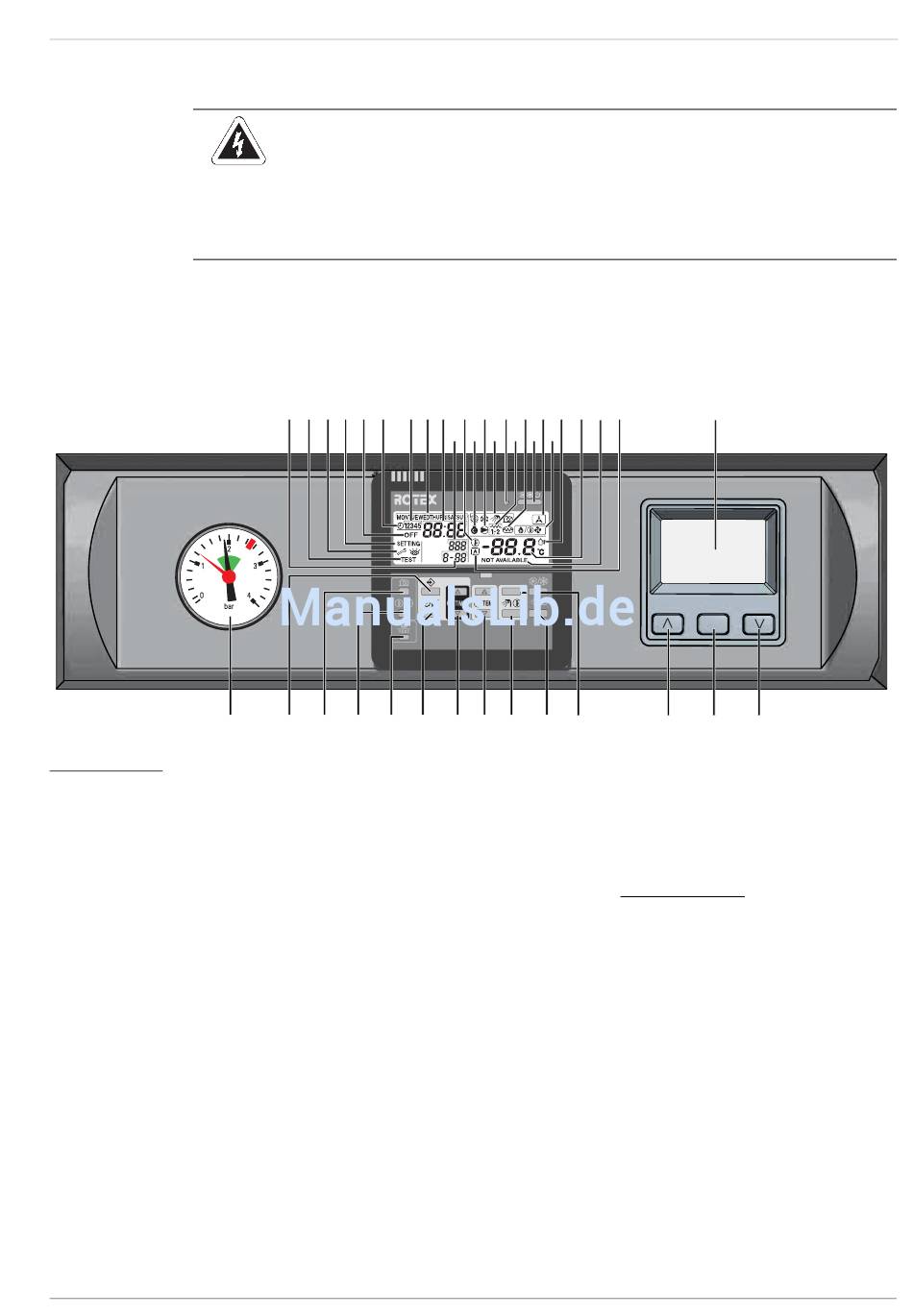

Bild 3-1 Bedienelemente der Haupt- und Zusatzregelung
BA ROTEX HPSU compact - 08/2010
GEFAHR!
Durch Kontakt von Wasser mit elektrischen Bauteilen kann es zu einem Stromschlag, sowie zu lebensge-
fährlichen Verletzungen und Verbrennungen kommen.
• Die Anzeigen und die Tasten der Regelungen vor Einwirkung von Nässe schützen.
• Zum Reinigen der Anzeigen ein trockenes Baumwolltuch verwenden. Das Verwenden von aggressiven
Reinigungsmitteln und anderen Flüssigkeiten kann zu Geräteschäden oder Stromschlag führen.
23 22 10 12 9 7 8 5 6
24 15
29 34 27 28 30 31 32 33
15 Anzeige Kältemittelverdichter aktiv
16 Anzeige Backup-Heater (BUH) eingeschaltet
17 Anzeige Booster-Heater (BOH) eingeschaltet
18 Anzeige Umwälzpumpe aktiv
19 Anzeige Außentemperaturanzeige aktiv
20 Anzeige Wetterabhängige Sollwertregulierung
aktiv
21 Anzeige Wasseraustrittstemperatur am Indoor-
Modul, Außentemperatur bzw. Temperatur des
Warmwasserspeichers
22 Anzeige Probelauf aktiv
23 Anzeige Parametercode
24 Anzeige Fehlercode
25 Taste Betriebsart "Raumheizung",
1)
"Raumkühlung"
26 Taste Betriebsart "Warmwasserheizung"
27 Taste Wetterabhängige Sollwertregulierung
28 Taste Parametermodus, Testlauf
21 18 2 17 4 19 11 13 20
3 16 1 14
26 25
29
30
31
32
33
34
Zusatzregelung (HPRA1):
35
36
37
38
1)
3 x Bedienung
35
OK
36 35 36
Taste Programmierung
Taste Programmuhr
Tasten Zeiteinstellung
Tasten Temperatureinstellung
Tasten Einstellung Warmwassertemperatur
Taste Geräuscharmer Betrieb
Display
Tasten +/ -
Taste OK
Manometer (Anlagendruck Heizkreislauf)
Bei angeschlossenem Raumthermostat, bzw. Funk-Raum-
thermostat ist die Taste inaktiv.
11
