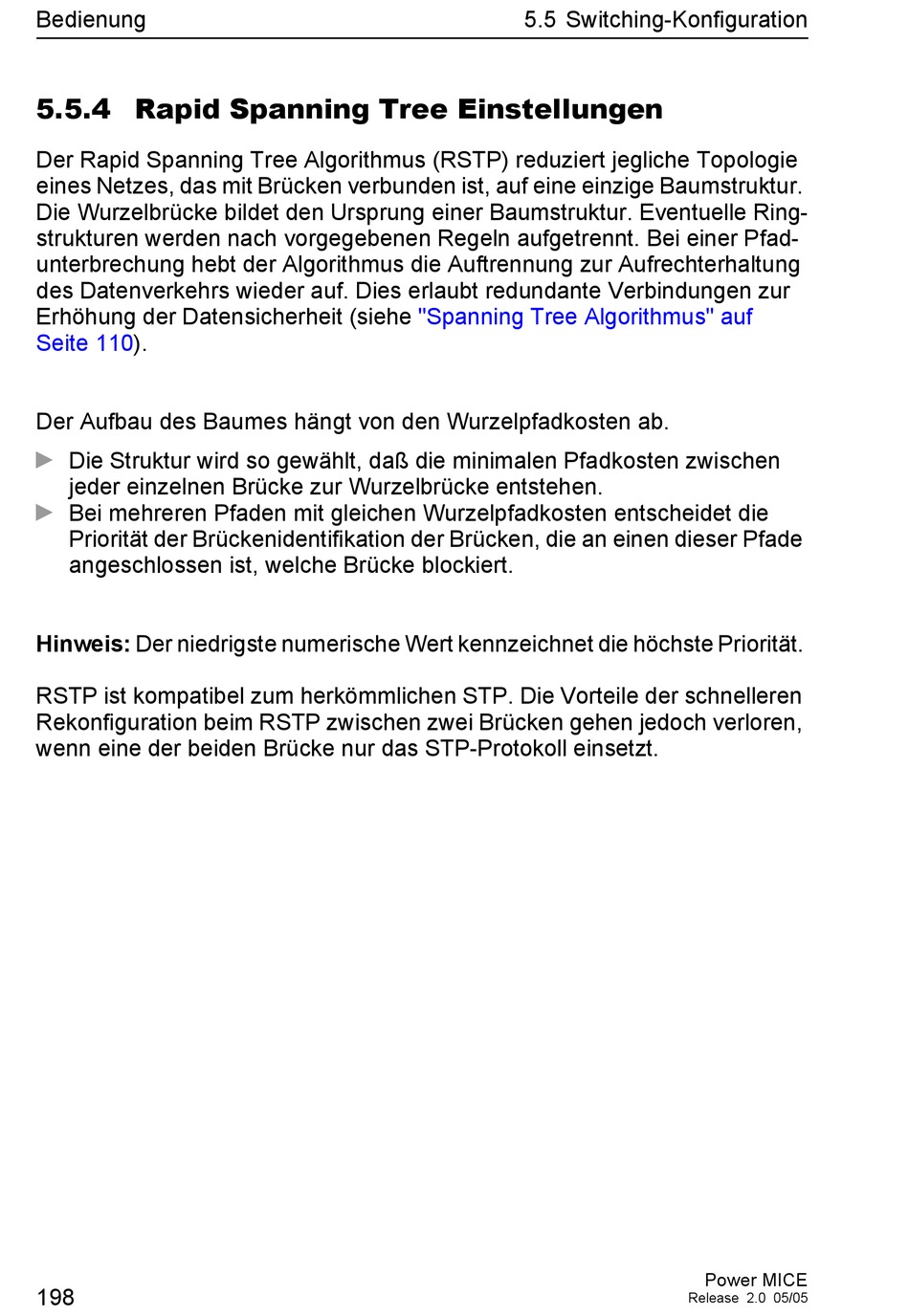

5.5.4 Rapid Spanning Tree Einstellungen

Der Rapid Spanning Tree Algorithmus (RSTP) reduziert jegliche Topologie
eines Netzes, das mit Brücken verbunden ist, auf eine einzige Baumstruktur.
Die Wurzelbrücke bildet den Ursprung einer Baumstruktur. Eventuelle Ring-
strukturen werden nach vorgegebenen Regeln aufgetrennt. Bei einer Pfad-
unterbrechung hebt der Algorithmus die Auftrennung zur Aufrechterhaltung
des Datenverkehrs wieder auf. Dies erlaubt redundante Verbindungen zur
Erhöhung der Datensicherheit (siehe
Seite 110).
Der Aufbau des Baumes hängt von den Wurzelpfadkosten ab.
D
Die Struktur wird so gewählt, daß die minimalen Pfadkosten zwischen
jeder einzelnen Brücke zur Wurzelbrücke entstehen.
D
Bei mehreren Pfaden mit gleichen Wurzelpfadkosten entscheidet die
Priorität der Brückenidentifikation der Brücken, die an einen dieser Pfade
angeschlossen ist, welche Brücke blockiert.
Hinweis: Der niedrigste numerische Wert kennzeichnet die höchste Priorität.
RSTP ist kompatibel zum herkömmlichen STP. Die Vorteile der schnelleren
Rekonfiguration beim RSTP zwischen zwei Brücken gehen jedoch verloren,
wenn eine der beiden Brücke nur das STP-Protokoll einsetzt.
