Installation und Inbetriebnahme
Ring Port: Mod. 1 Port 1 & 2

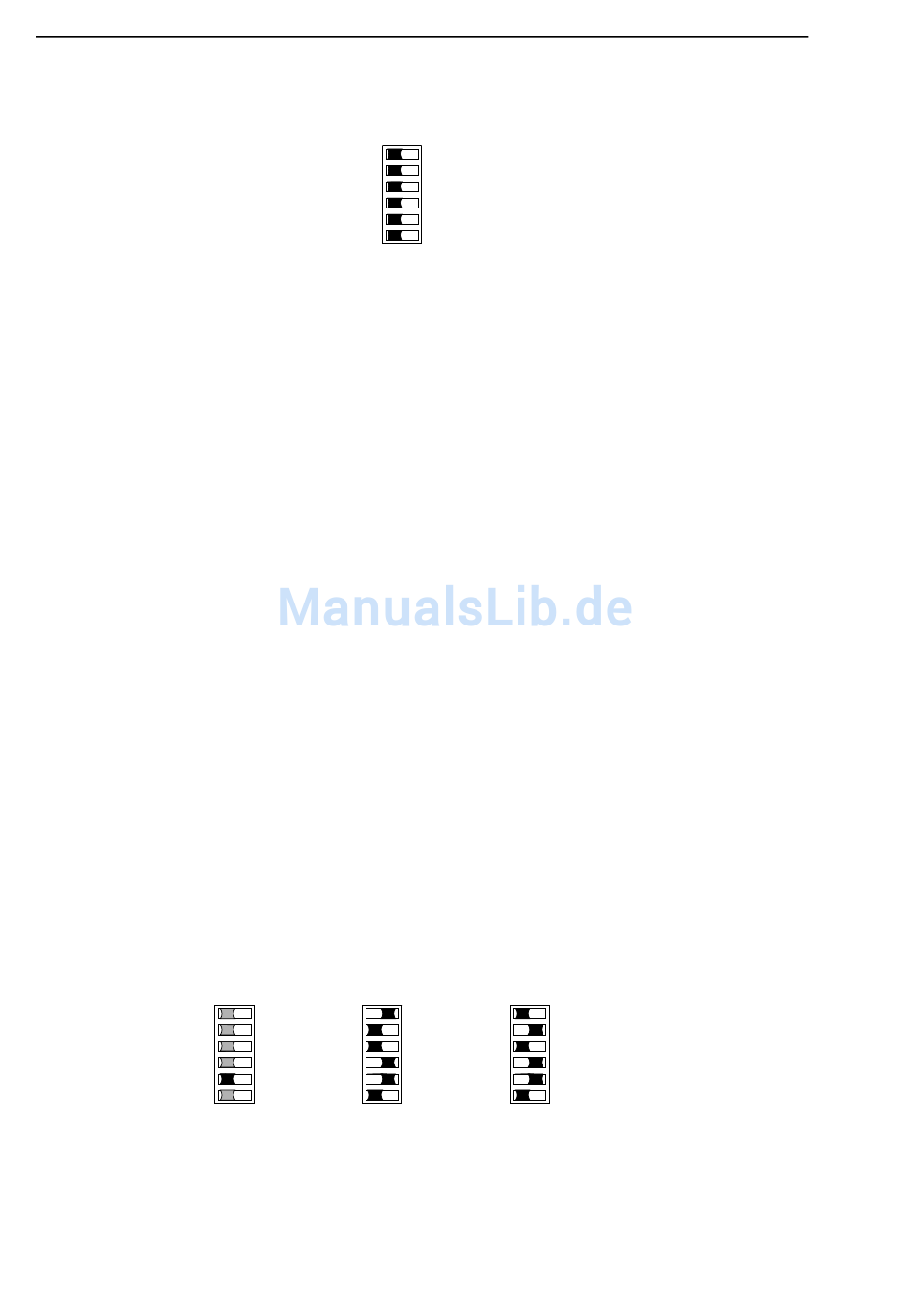

Abb. 8: 6poliger DIP-Schalter
Beispiel 1:
Über das Management konfigurieren:
Switch 5 auf OFF -> Software-Konfiguration.
Nehmen Sie die Konfiguration über das Management vor.
Beispiel 2:
Einen Ringteilnehmer als Redundanz Manager (RM) mit Ringports
Modul 1 Port 1 und Modul 1 Port 2 konfigurieren:
Switch 1 auf ON -> RM Modus.
Switch 2 auf OFF -> Modul 1 Port 1 und 2 als Ringports wählen.
Switch 4 auf ON -> HIPER-Ring.
Switch 5 auf ON -> DIP Konfiguration (schaltet RSTP aus).
Beispiel 3:
Einen Ringteilnehmer (RS) mit Ringports Modul 2 Port 1 und Modul 2
Port 2 konfigurieren:
Switch 1 auf OFF -> RS Modus.
Switch 2 auf ON -> Modul 2 Port 1 und 2 als Ringports wählen.
Switch 4 auf ON -> HIPER-Ring.
Switch 5 auf ON -> DIP Konfiguration (schaltet RSTP aus).
Beispiel 1
1
2
3
4
5
6
OFF
Abb. 9: Schaltereinstellungen der Beispiele
44
Position: OFF
–
–
–
Software Configuration
–
Beispiel 2
1
2
3
4
5
6
ON OFF
ON
1 Redundanz Manager (RM)
2 Mod. 2 Port 1 & 2
3 Stand-by
4 HIPER-Ring
5 DIP Configuration
6 Service
Beispiel 3
1
2
3
4
5
6
ON OFF ON
