Installation und Inbetriebnahme
V.24-Schnittstelle (externes Management)
U
An der RJ11-Buchse (V.24-Schnittstelle) steht eine serielle Schnittstelle
für den lokalen Anschluß
D
einer externen Managementstation (VT100-Terminal oder PC mit ent-
sprechender Terminalemulation) zur Verfügung. Damit kann eine Ver-
bindung zum Command Line Interface CLI hergestellt werden (siehe
"Command Line Interface" auf Seite
Einstellungen VT-100 Terminal:
- Speed:
- Data:
- Stopbit:
- Handshake:
- Parity:
Das Gehäuse der Anschlußbuchse ist galvanisch mit der unteren
Abdeckblende des Gerätes verbunden.

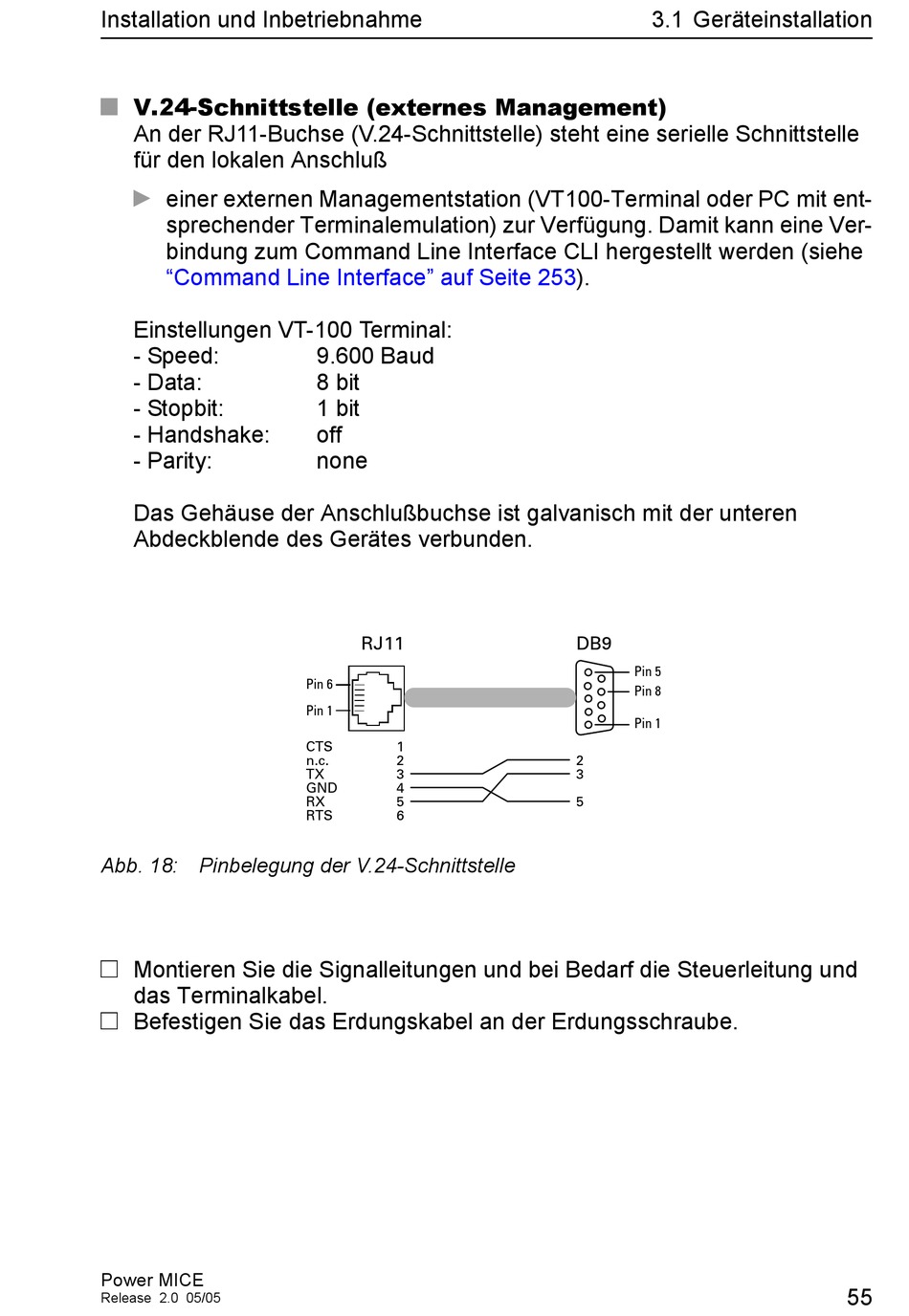

Abb. 18: Pinbelegung der V.24-Schnittstelle
V Montieren Sie die Signalleitungen und bei Bedarf die Steuerleitung und
das Terminalkabel.
V Befestigen Sie das Erdungskabel an der Erdungsschraube.
Power MICE
Release 2.0 05/05
9.600 Baud
8 bit
1 bit
off
none
RJ11
Pin 6
Pin 1
CTS 1
n.c. 2
TX 3
GND 4
RX 5
RTS 6
3.1 Geräteinstallation
253).
DB9
Pin 5
Pin 8
Pin 1
2
3
5
