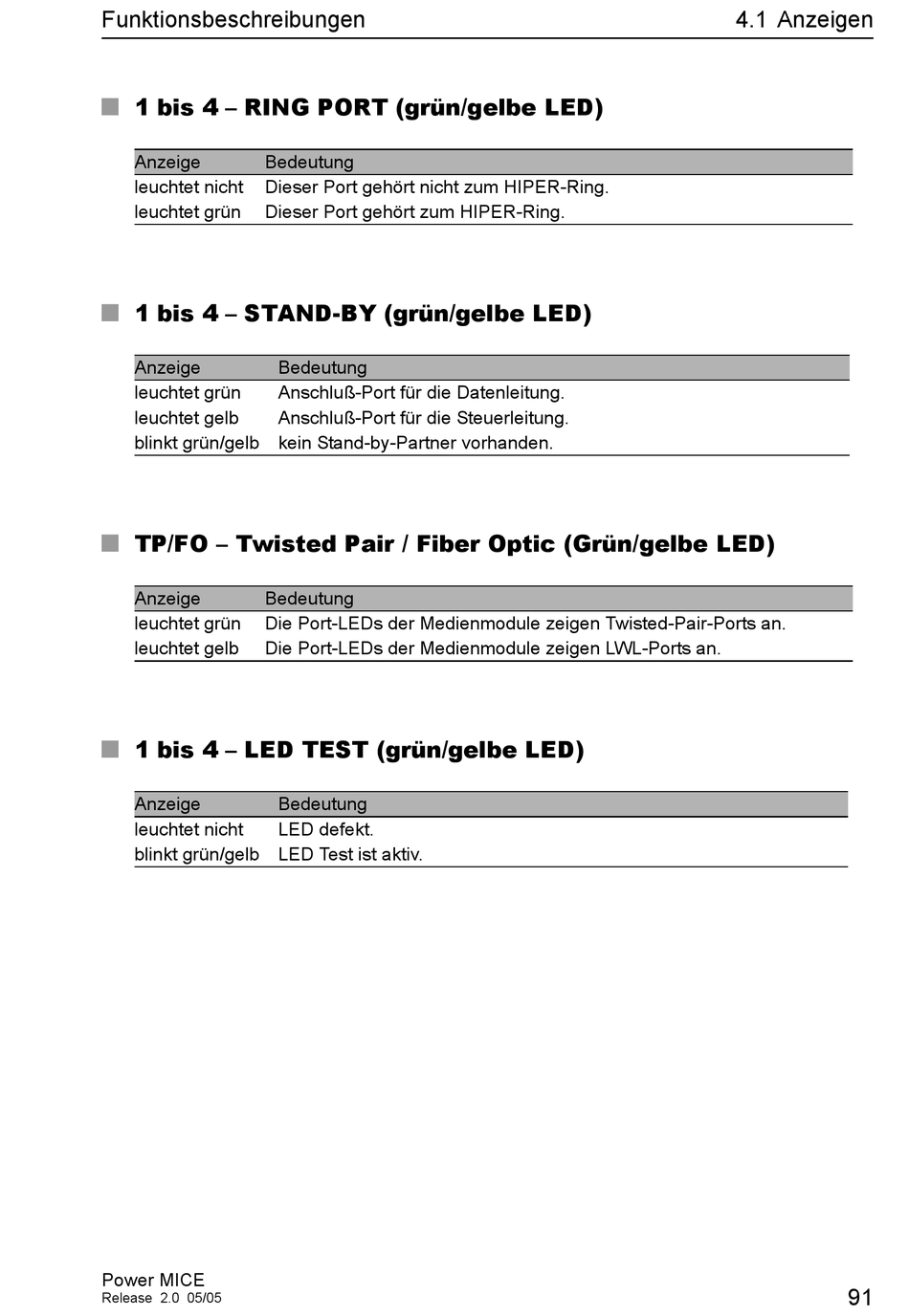

Funktionsbeschreibungen
1 bis 4 – RING PORT (grün/gelbe LED)
U
Anzeige Bedeutung
leuchtet nicht Dieser Port gehört nicht zum HIPER-Ring.
leuchtet grün Dieser Port gehört zum HIPER-Ring.
1 bis 4 – STAND-BY (grün/gelbe LED)
U
Anzeige
leuchtet grün
leuchtet gelb
blinkt grün/gelb kein Stand-by-Partner vorhanden.
TP/FO – Twisted Pair / Fiber Optic (Grün/gelbe LED)
U
Anzeige Bedeutung
leuchtet grün Die Port-LEDs der Medienmodule zeigen Twisted-Pair-Ports an.
leuchtet gelb Die Port-LEDs der Medienmodule zeigen LWL-Ports an.
1 bis 4 – LED TEST (grün/gelbe LED)
U
Anzeige
leuchtet nicht
blinkt grün/gelb LED Test ist aktiv.
Power MICE
Release 2.0 05/05
Bedeutung
Anschluß-Port für die Datenleitung.
Anschluß-Port für die Steuerleitung.
Bedeutung
LED defekt.
