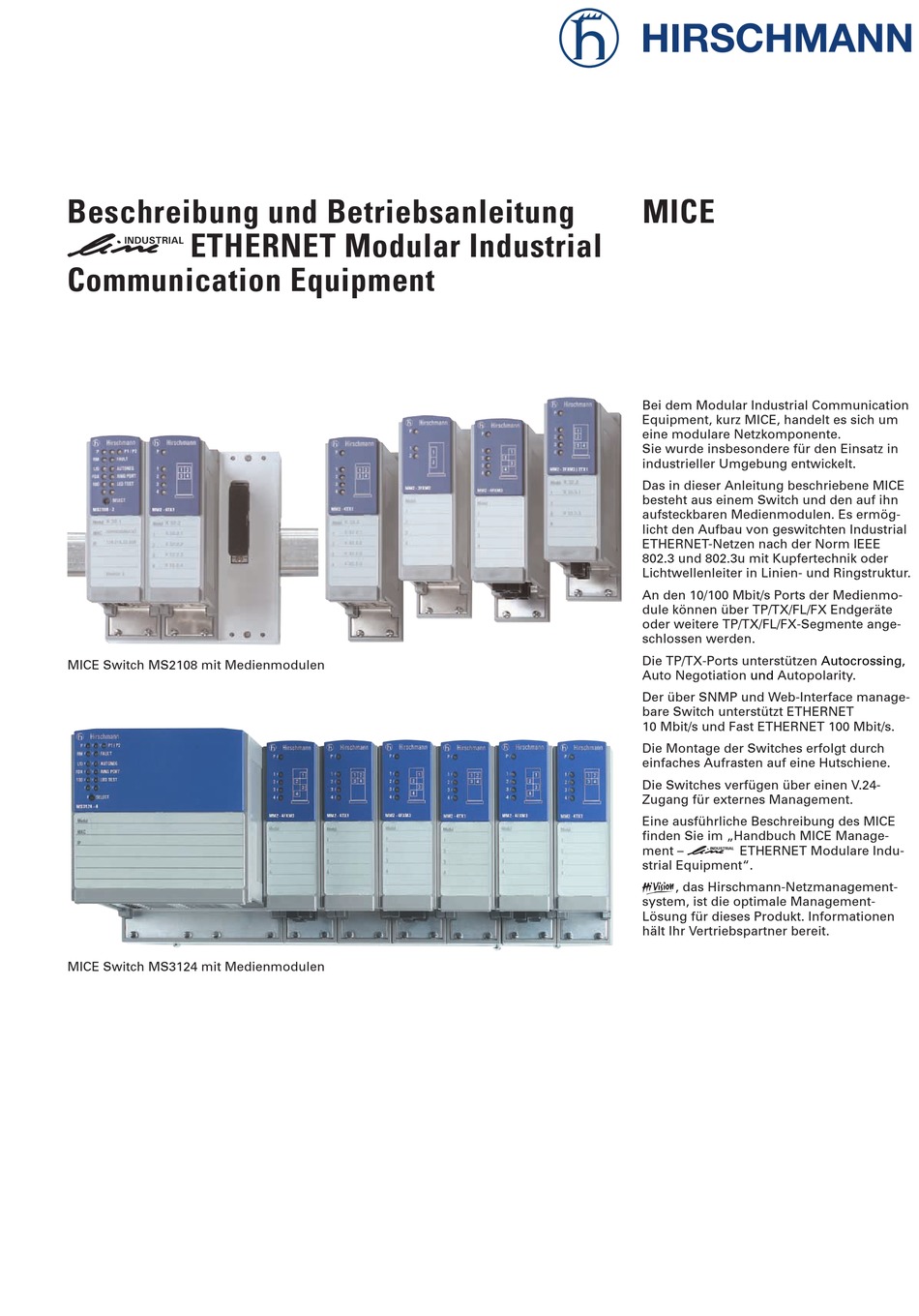

Beschreibung und Betriebsanleitung
iETHERNET Modular Industrial
Communication Equipment
MICE Switch MS2108 mit Medienmodulen

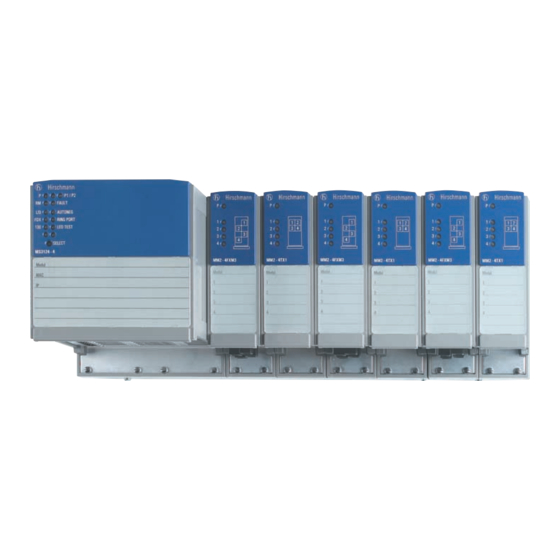

MICE Switch MS3124 mit Medienmodulen
MICE
Bei dem Modular Industrial Communication
Equipment, kurz MICE, handelt es sich um
eine modulare Netzkomponente.
Sie wurde insbesondere für den Einsatz in
industrieller Umgebung entwickelt.
Das in dieser Anleitung beschriebene MICE
besteht aus einem Switch und den auf ihn
aufsteckbaren Medienmodulen. Es ermög-
licht den Aufbau von geswitchten Industrial
ETHERNET-Netzen nach der Norm IEEE
802.3 und 802.3u mit Kupfertechnik oder
Lichtwellenleiter in Linien- und Ringstruktur.
An den 10/100 Mbit/s Ports der Medienmo-
dule können über TP/TX/FL/FX Endgeräte
oder weitere TP/TX/FL/FX-Segmente ange-
schlossen werden.
Die TP/TX-Ports unterstützen
Auto Negotiation
und
Autopolarity.
Der über SNMP und Web-Interface manage-
bare Switch unterstützt ETHERNET
10 Mbit/s und Fast ETHERNET 100 Mbit/s.
Die Montage der Switches erfolgt durch
einfaches Aufrasten auf eine Hutschiene.
Die Switches verfügen über einen V.24-
Zugang für externes Management.
Eine ausführliche Beschreibung des MICE
finden Sie im „Handbuch MICE Manage-
ment – i ETHERNET Modulare Indu-
strial Equipment".
F, das Hirschmann-Netzmanagement-
system, ist die optimale Management-
Lösung für dieses Produkt. Informationen
hält Ihr Vertriebspartner bereit.
Autocrossing,
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hirschmann MS2108
Inhaltszusammenfassung für Hirschmann MS2108
- Seite 1 über TP/TX/FL/FX Endgeräte oder weitere TP/TX/FL/FX-Segmente ange- schlossen werden. Die TP/TX-Ports unterstützen Autocrossing, MICE Switch MS2108 mit Medienmodulen Auto Negotiation Autopolarity. Der über SNMP und Web-Interface manage- bare Switch unterstützt ETHERNET 10 Mbit/s und Fast ETHERNET 100 Mbit/s.
- Seite 2 Fremdgeräten und -komponen- Copyright ten verwendet werden. Der ein- Das Switch-Grundmodul bildet eine © Hirschmann Electronics GmbH & Co. KG 2004 wandfreie und sichere Betrieb des untrennbare Einheit. Mit dem Lösen des All Rights Reserved Produktes setzt sachgemäßen Trans- Anzeigen- und Anschlußteils riskieren Sie...
-
Seite 3: Allgemeine Sicherheitsvorschriften
Funkstörungen auf seine Kosten zu beseiti- dessen Nähe arbeiten. Dieses Perso- bei: gen. nal muß gründlich mit allen War- nungen und Instandhaltungsmaß- Hirschmann Electronics nahmen gemäß dieser Betriebsan- GmbH & Co. KG leitung vertraut sein. Automation and Network Solutions Recycling Hinweis: Stuttgarter Straße 45-51... - Seite 4 1. Funktionsbeschreibung 1.2 SPEZIFISCHE FUNKTIONEN – Management DER TP/TX-SCHNITTSTELLE – Unterschreiten der Eingangsspannungen Leitungsüberwachung (Link Control) – Watchdog Die Ports eines MICE stellen für das ange- Mit regelmäßigen Link-Test-Pulsen gemäß – Fehlerhafter interner Takt schlossene LAN-Segment einen Endgeräte- der Norm IEEE 802.3 10/100BASE-TP/TX Anschluß...
- Seite 5 100 – 10/100 Mbit/s (grüne LED) 1 bis 4 – STAND-BY (grün/gelbe LED) 1.9 SCHNITTSTELLEN – leuchtet grün: – Die Port-LEDs der Medi- – leuchtet grün: – Anschluß-Port für die 10 Mbit/s-AUI-Anschluß enmodule zeigen die ein- Datenleitung. Diese Ports (15polige Sub-D-Stecker) stellen gestellte Übertragungs- –...
- Seite 6 10 Mbit/s-LWL-Anschluß Das Gehäuse der Anschlußbuchse ist galva- takt nur PELV-Spannungskreise oder 10 Mbit/s-LWL-Ports (ST-Buchsen) ermögli- nisch mit der unteren Abdeckblende des wahlweise SELV-Spannungskreise chen den Anschluß von Endgeräten oder Gerätes verbunden. Die Signalleitungen mit den Spannungsbeschränkungen unabhängigen Netzsegmenten nach dem sind galvanisch von der Versorgungsspan- gemäß...
- Seite 7 Redundante Strecke Redundante Kopplung von Ring 1 und Ring 4 Hauptstrecke Redundante Strecke Redundante Kopplung von Ring 1 und Ring 3 Hauptstrecke Redundante Strecke Redundante Kopplung von Ring 1 und Ring 2 Hauptstrecke Abb. 10: Redundante Kopplung von Ringen...
-
Seite 8: Montage
3.2 MONTAGE Das Gerät wird in betriebsbereitem Zustand Ring 1 ausgeliefert. Medienmodule können im lau- fenden Betrieb montiert und demontiert werden. Für die Montage ist folgender Ablauf zweckmäßig: Ring Port: Mod. 1 Port 1 & 2 Zur Befestigung eines Medienmoduls STAND-BY entfernen Sie zunächst die Schutzkappe über dem Stecker. - Seite 9 Base MIB finden Sie im Handbuch MICE. auf der Hutschiene. 4.1 SWITCH-GRUNDMODULE Schieben Sie das Erweiterungsmodul MICE 2000 Switch MS2108-2 - 2T auf der Hutschiene an das Switch- – Einsatz in flachen Verteilerkästen Grundmodul MS3124 - 4 bis die Module 5.2 SNMP-MANAGEMENT...
-
Seite 10: Web-Based Interface
Installation über das Internet aufgeru- bitte an den Hirschmann Vertragspartner in fen. Diese Installation ist sehr zeitaufwen- Ihrer Nähe oder direkt an Hirschmann. Die dig. Für Windows NT-Benutzer: Deshalb Adressen unserer Vertragspartner finden brechen Sie die Installation ab. Installieren Sie das Plugin von der beiliegenden CDROM. - Seite 11 980/1000 µm Multimode-POF max. 75 m (-FXP4) Faserdaten: 200 dB/km, 10 MHz*km 200/230 µm Multimode-HCS-LWL max. 150 m (-FXP4) Faserdaten: 10 dB/km, 17 MHz*km Schnittstellen MS2108 - 2 V.24 Port externes Management Meldekontakt max. 1 A, 24 V Spannungsversorgung MICE 2000 Medienmodule...
- Seite 12 Lieferumfang MICE MS2108 - 2 inkl. Klemmblock für die Versorgungsspannung und Meldekontakt Beschriftungsetiketten, Beschreibung und Betriebsanleitung Handbuch MICE auf CD-ROM MICE MS3124 - 4 inkl. Klemmblock für die Versorgungsspannung und Meldekontakt Beschriftungsetiketten, Beschreibung und Betriebsanleitung Handbuch MICE auf CD-ROM Bestellnummer MS2108 - 2 943 717-00.
