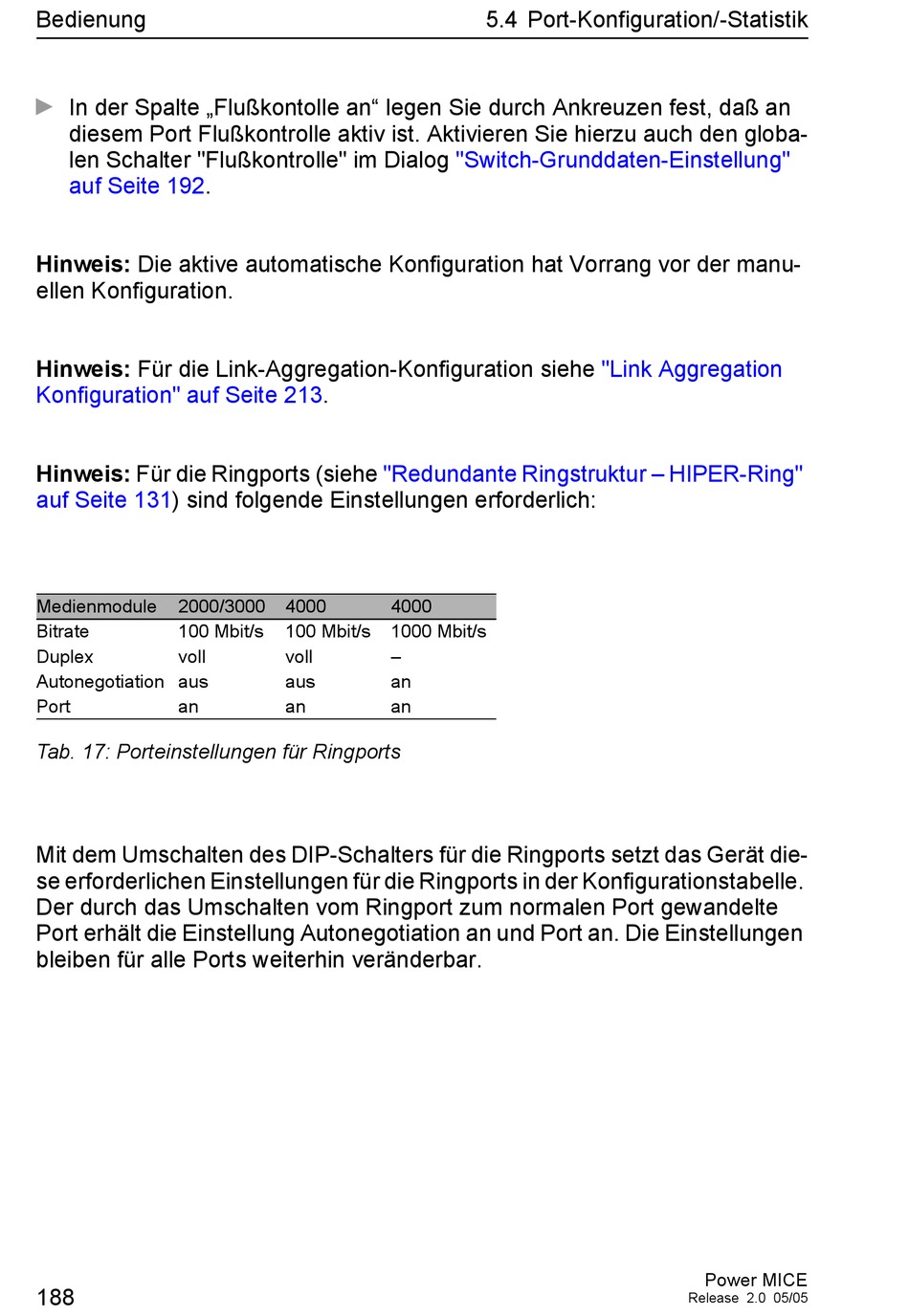

Hirschmann Power MICE 4000 Switch MS4128-5 Anwenderhandbuch Seite 188

Bedienung
D
In der Spalte „Flußkontolle an" legen Sie durch Ankreuzen fest, daß an
diesem Port Flußkontrolle aktiv ist. Aktivieren Sie hierzu auch den globa-
len Schalter "Flußkontrolle" im Dialog
auf Seite 192.
Hinweis: Die aktive automatische Konfiguration hat Vorrang vor der manu-
ellen Konfiguration.
Hinweis: Für die Link-Aggregation-Konfiguration siehe
Konfiguration" auf Seite
Hinweis: Für die Ringports (siehe
auf Seite 131) sind folgende Einstellungen erforderlich:
Medienmodule 2000/3000
Bitrate 100 Mbit/s
Duplex voll
Autonegotiation aus
Port an
Tab. 17: Porteinstellungen für Ringports
Mit dem Umschalten des DIP-Schalters für die Ringports setzt das Gerät die-
se erforderlichen Einstellungen für die Ringports in der Konfigurationstabelle.
Der durch das Umschalten vom Ringport zum normalen Port gewandelte
Port erhält die Einstellung Autonegotiation an und Port an. Die Einstellungen
bleiben für alle Ports weiterhin veränderbar.
188
213.
"Redundante Ringstruktur – HIPER-Ring"
4000 4000
100 Mbit/s 1000 Mbit/s
voll –
aus an
an an
5.4 Port-Konfiguration/-Statistik
"Switch-Grunddaten-Einstellung"
"Link Aggregation
Power MICE
Release 2.0 05/05
