Bedienung 5.6 VLAN-Konfiguration

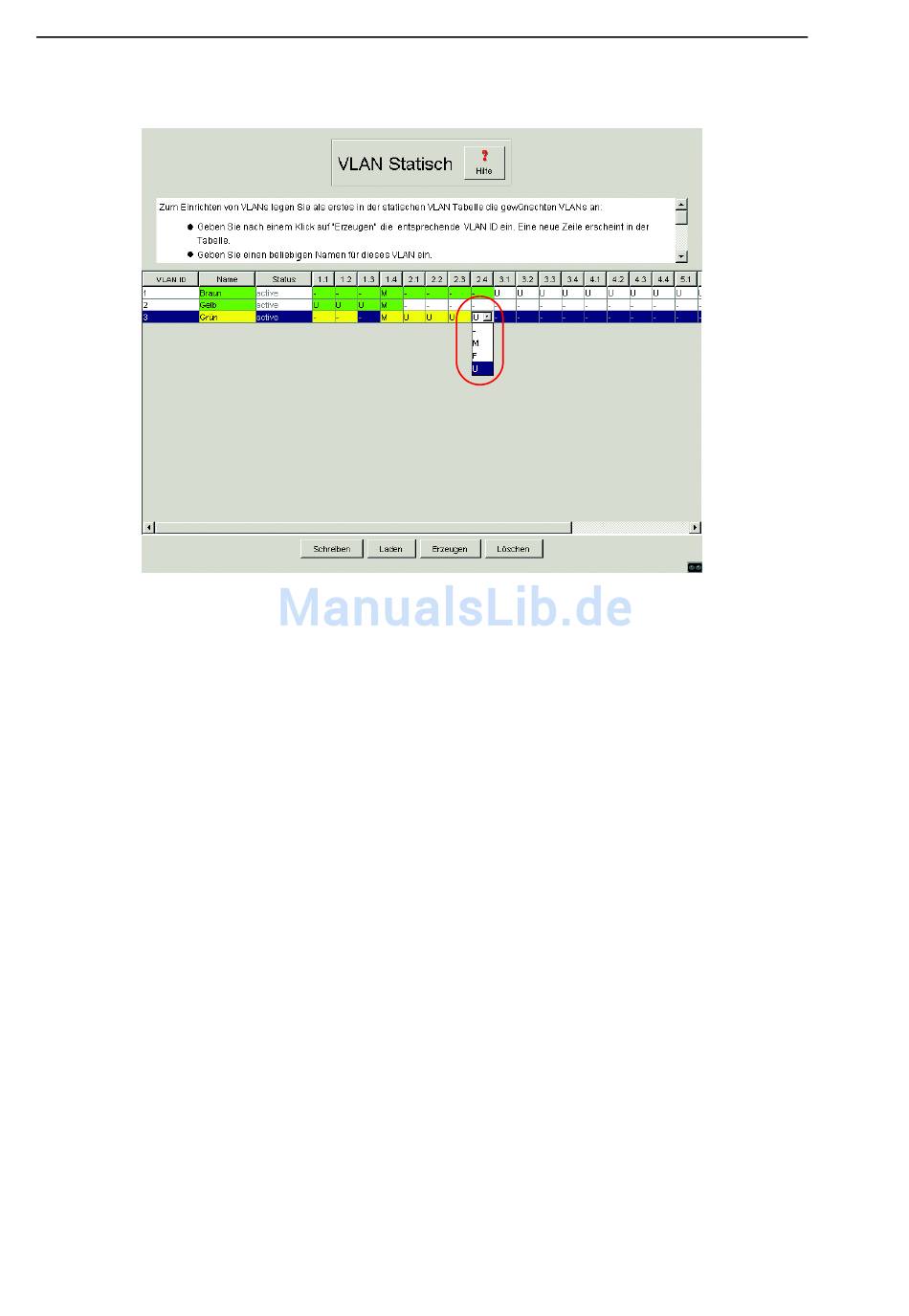

Abb. 88: VLAN-Zugehörigkeit der Ports definieren.
Die Ports 1.1 bis 1.3 sind den Endgeräten des VLANs Gelb und die Ports 2.1
bis 2.4 sind Endgeräten des VLANs Grün zugeordnet. Da Endgeräte in der
Regel keine Datenpakete mit Tag senden, ist hier die Einstellung U zu
wählen.
Der Port 1.4 dient als Uplink-Port zum nächsten Switch. Er erhält die Einstel-
lung M. Somit kann er VLAN-Informationen weitergeben.
